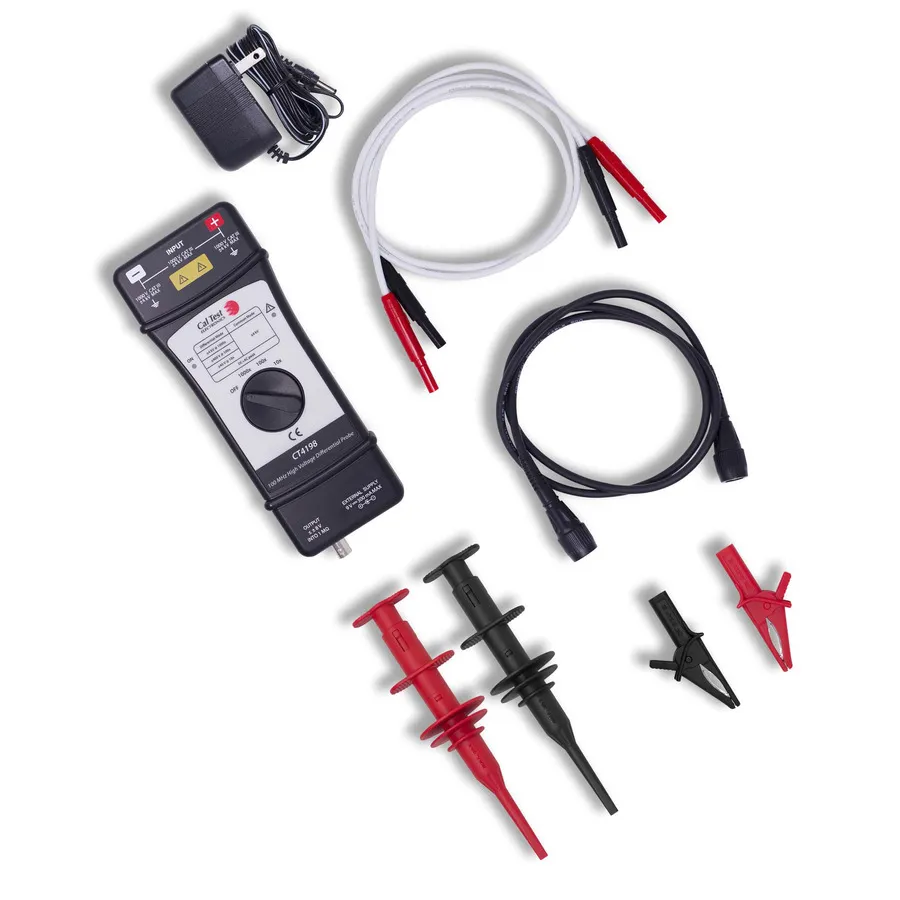

Sondes actives et différentielles

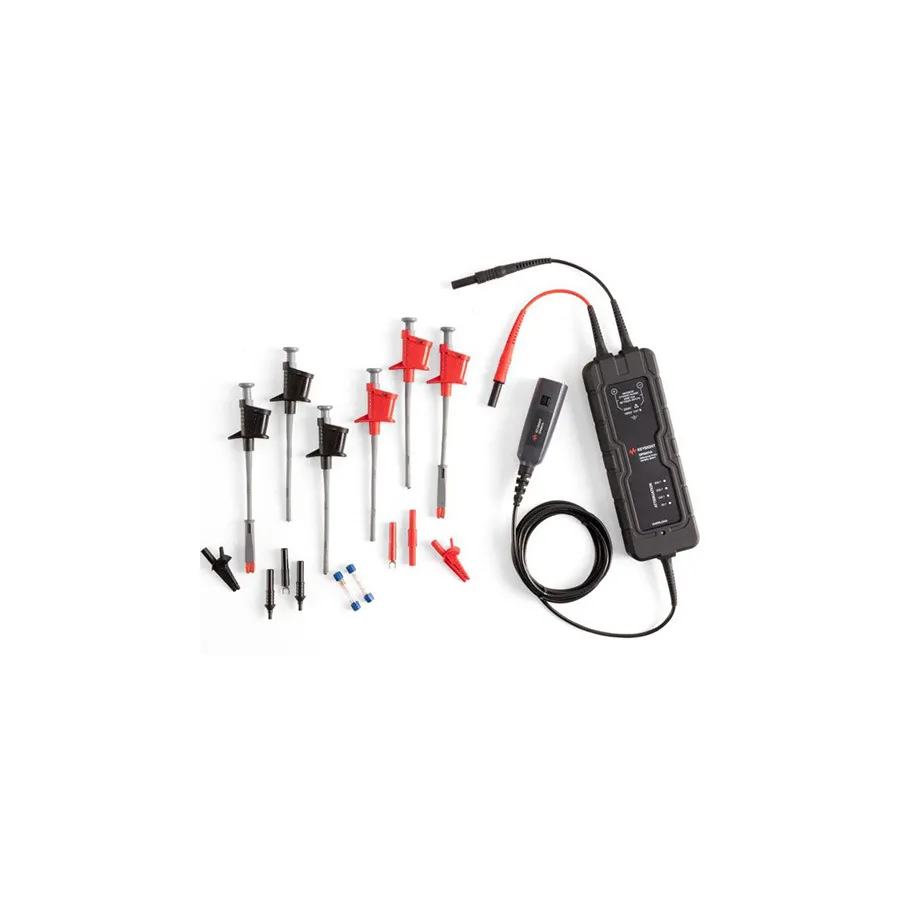

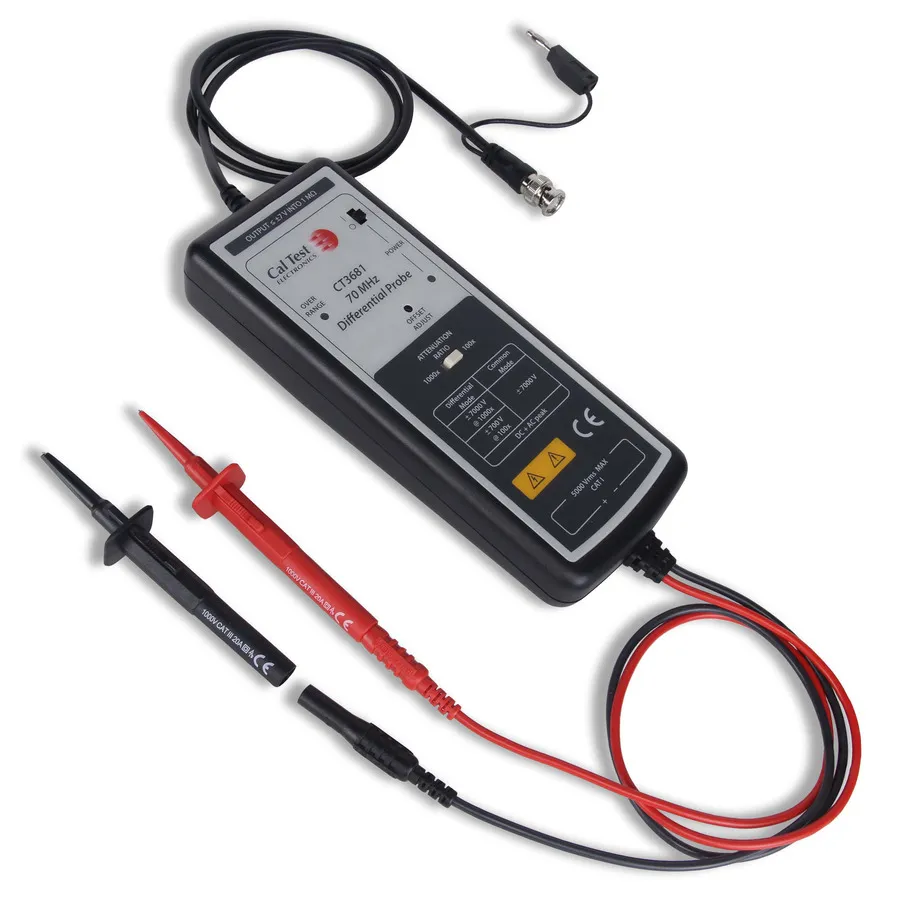

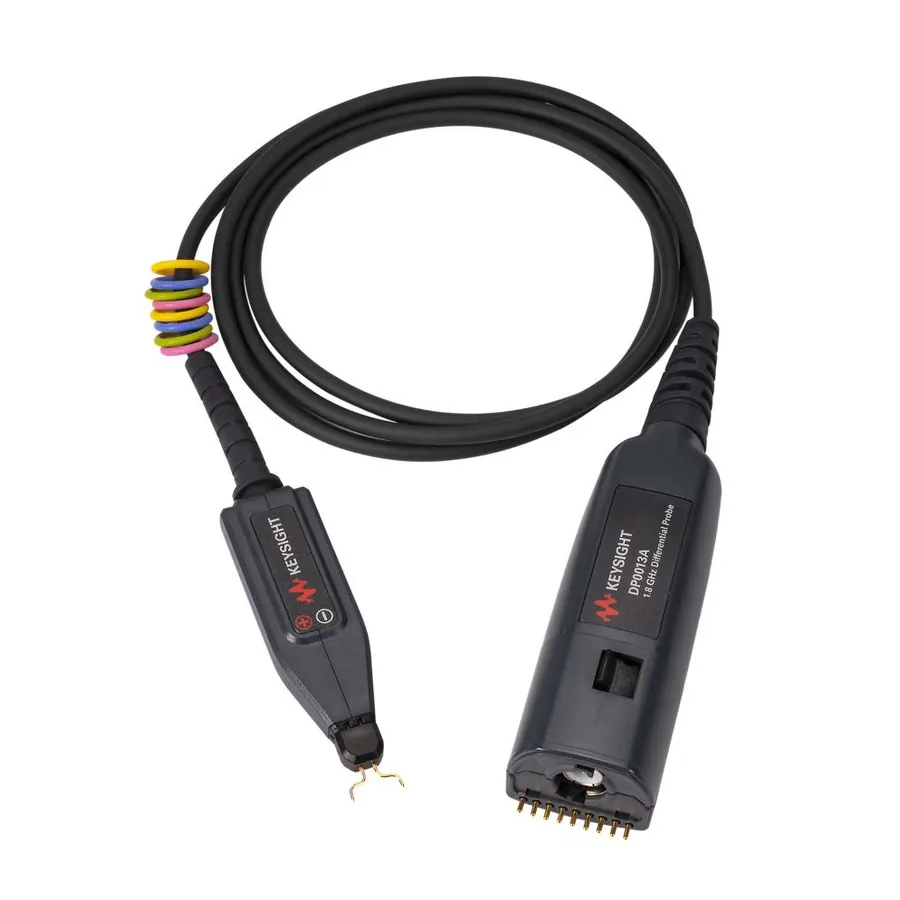

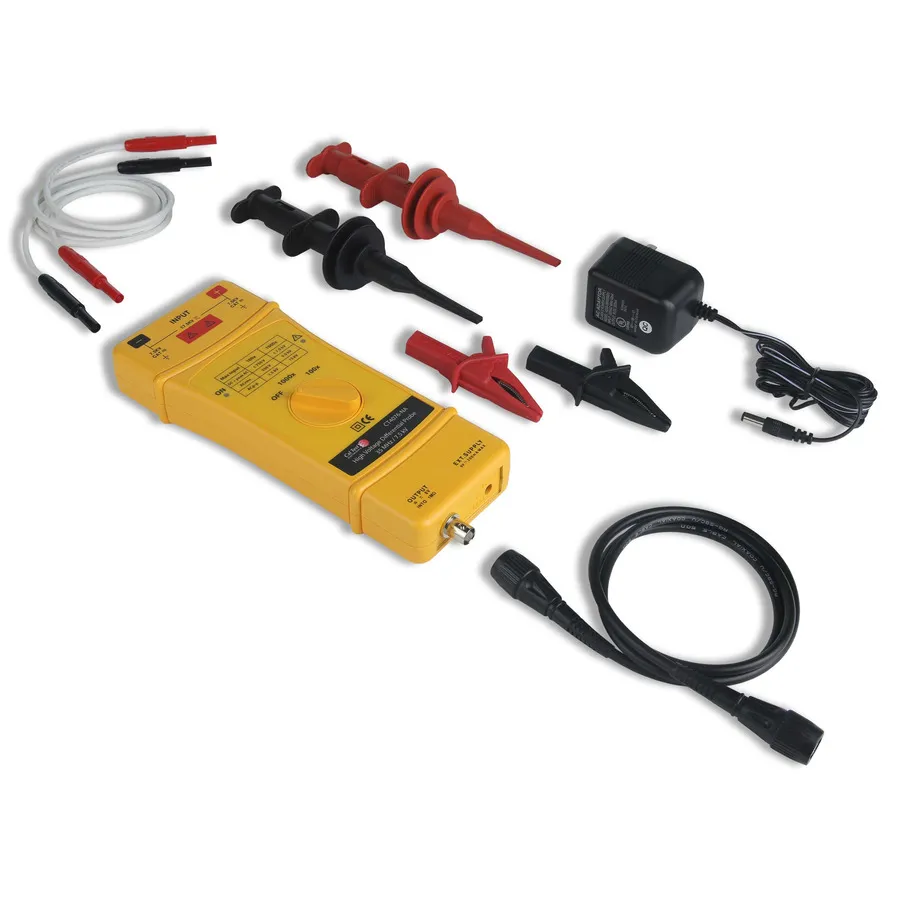

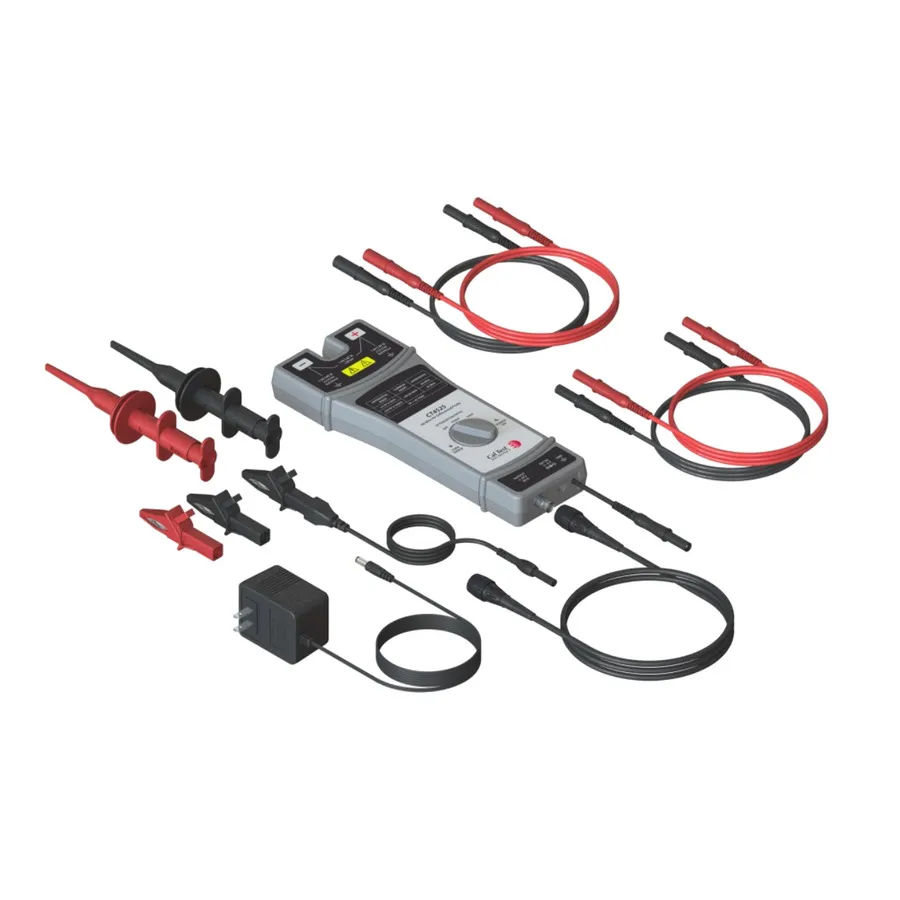

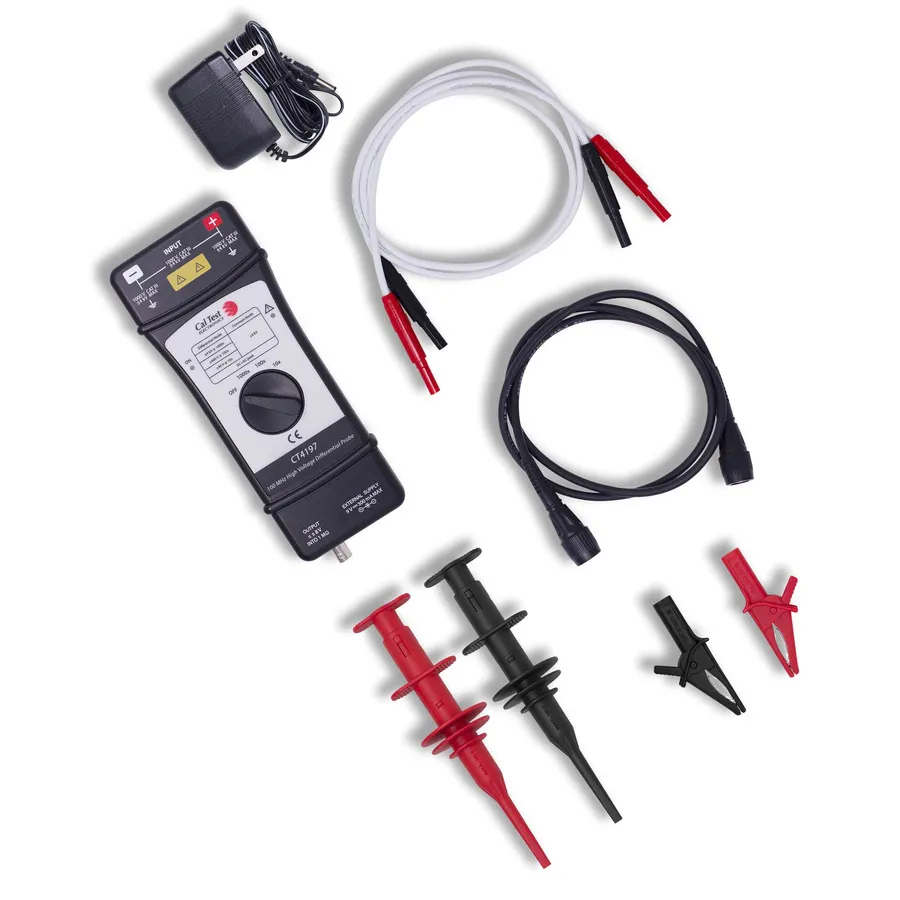

Les sondes actives et différentielles sont des accessoires d'oscilloscope spécialisés conçus pour mesurer les signaux qui ne peuvent pas être capturés en toute sécurité ou avec précision en utilisant des sondes passives standard. Les sondes actives utilisent des circuits d'amplification interne pour fournir une très haute impédance d'entrée et un chargement capacitif faible, minimisant la perturbation du circuit même aux hautes fréquences. Les sondes différentielles mesurent la tension entre deux nœuds non référencés à la masse, ce qui les rend essentielles pour capturer en toute sécurité les signaux flottants tels que ceux trouvés dans les alimentations à commutation, les circuits de commande de porte des entraînements de moteurs et les bus série différentiels.

Ces sondes sont des outils essentiels pour les ingénieurs en électronique de puissance, les spécialistes des tests EMC et les laboratoires de R&D travaillant avec des circuits numériques et analogiques haut débit. Les modèles de Hioki, Pico Technology et Siglent couvrent des bandes passantes de quelques MHz à plusieurs GHz, avec des rapports de réjection de mode commun élevés (CMRR) permettant des mesures différentielles précises même dans les environnements bruyants.

Applications typiques

Conception d'alimentation à commutation — mesure des signaux de commande de porte et des formes d'onde de commutation des MOSFET référencées aux nœuds flottants dans les topologies demi-pont et pont complet
Test de moteurs et onduleurs — capture de la tension différentielle aux bornes des enroulements de phase et des jonctions grille-émetteur IGBT
Test de pré-conformité EMC — mesure des émissions conduites et du bruit en mode commun sur les lignes électriques et les faisceaux de câbles
Sondage de bus série différentiel haut débit — capture des paires différentielles telles que USB, CAN, RS-485 et Ethernet avec réjection de mode commun précise
Test de système de gestion de batterie — mesure des tensions individuelles des cellules dans les piles de batteries en série

Marques populaires

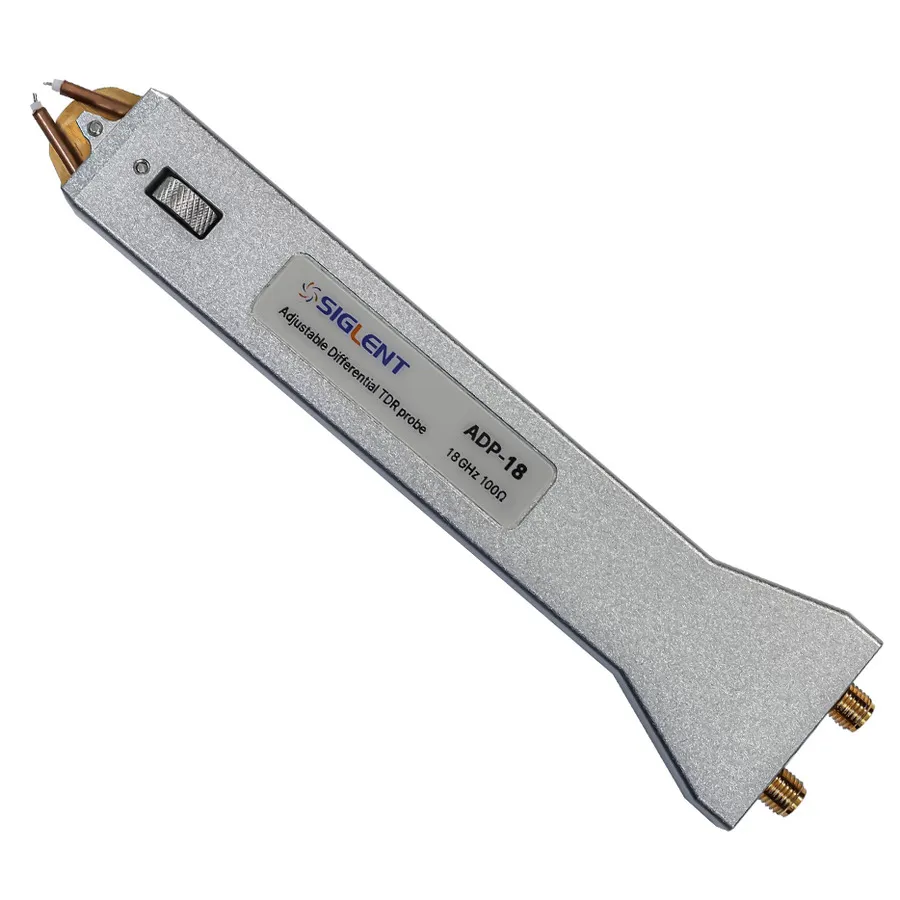

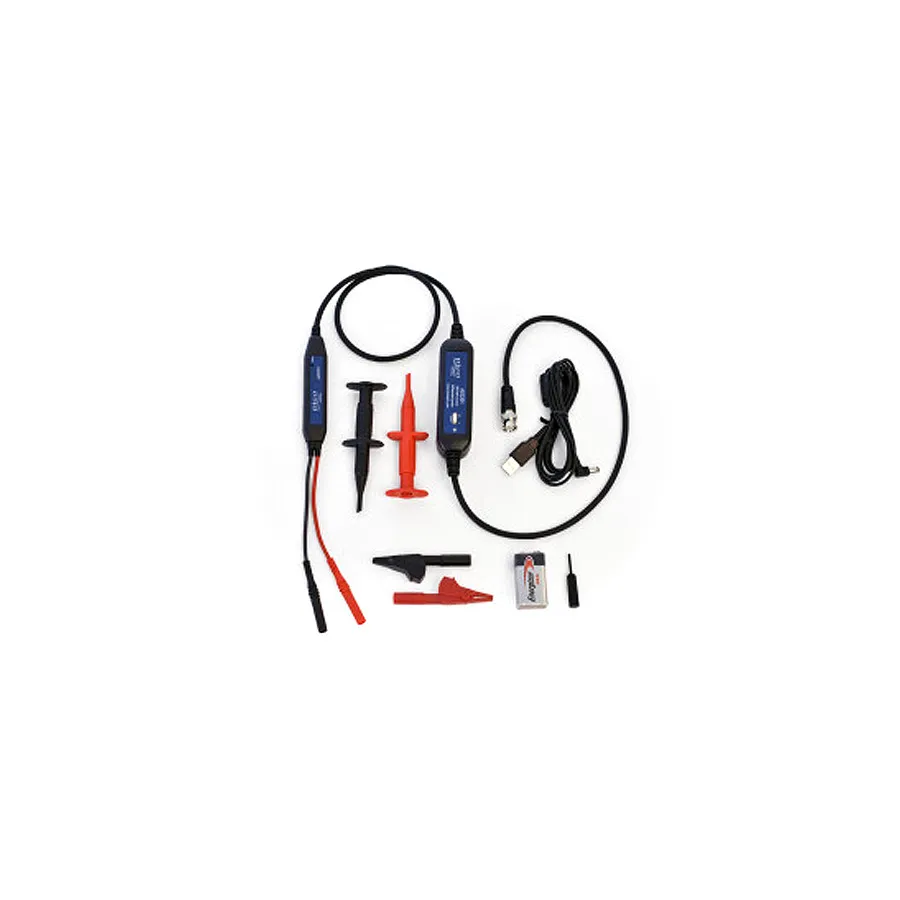

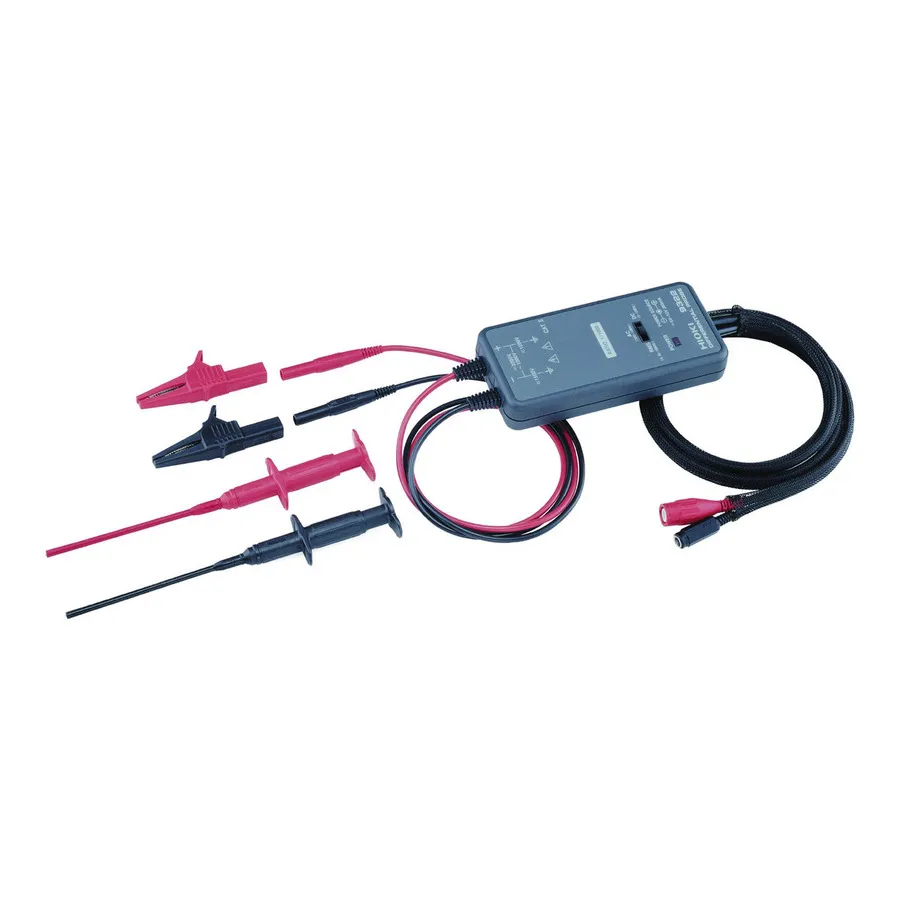

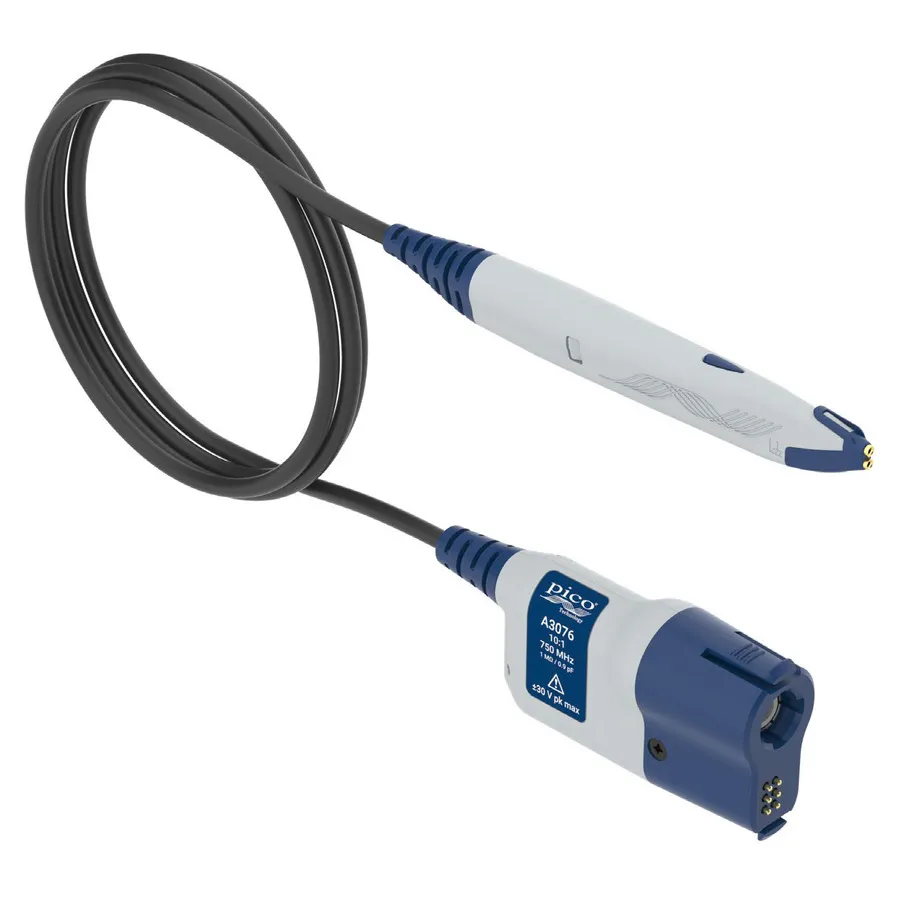

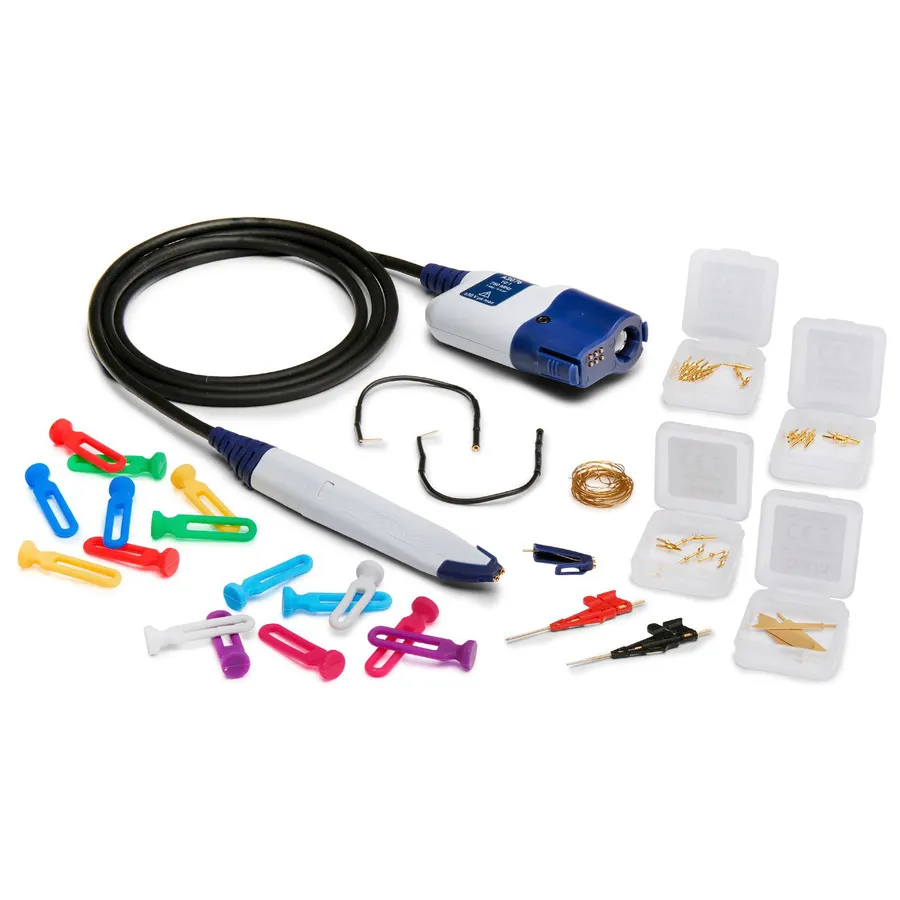

Hioki offre des sondes différentielles large bande bien adaptées aux applications d'électronique de puissance et d'onduleur. Pico Technology fournit des sondes actives haute impédance et des sondes différentielles actives compatibles avec sa gamme d'instruments PicoScope. La série ADP de Siglent offre des rapports d'atténuation ajustables pour une couverture flexible de la plage de tension dans les environnements de paillasse et de terrain.
