Kits d'étalonnage d'analyseur

Les kits d'étalonnage d'analyseur contiennent les étalons mécaniques et électroniques de précision nécessaires pour effectuer la correction d'erreur vectorielle sur les analyseurs de réseau vectoriel (ARV) et autres instruments de mesure RF. En caractérisant les erreurs de mesure systématiques par le biais d'étalons de référence connus — incluant les éléments court, ouvert, charge et passage direct (SOLT) — les kits d'étalonnage permettent aux ingénieurs de supprimer les erreurs d'instrument et de câble des mesures, ne laissant que le comportement vrai du dispositif en test (DUT).

Les kits d'étalonnage sont disponibles pour une large gamme de types de connecteurs coaxiaux incluant Type-N, SMA, 3,5 mm, 2,92 mm (K), 2,4 mm et 1,85 mm (V), couvrant des plages de fréquences de DC à 110 GHz et au-delà. Le type de connecteur et la classe du kit déterminent directement la limite de fréquence supérieure et la précision de mesure réalisables sur tout système ARV, faisant de la sélection du kit d'étalonnage correct une étape critique dans la configuration de la mesure RF.

Applications typiques

Mesure des paramètres S des composants RF et hyperfréquences tels que les filtres, amplificateurs et connecteurs
Caractérisation de l'impédance des antennes et conception du réseau d'adaptation
Caractérisation des lignes de transmission et des câbles dans l'infrastructure des télécommunications
Modélisation des appareils et vérification dans le développement de semiconducteurs et MMIC
Tests de conformité pour les composants RF dans les systèmes radar de l'aérospatiale, défense et automobile

Marques populaires

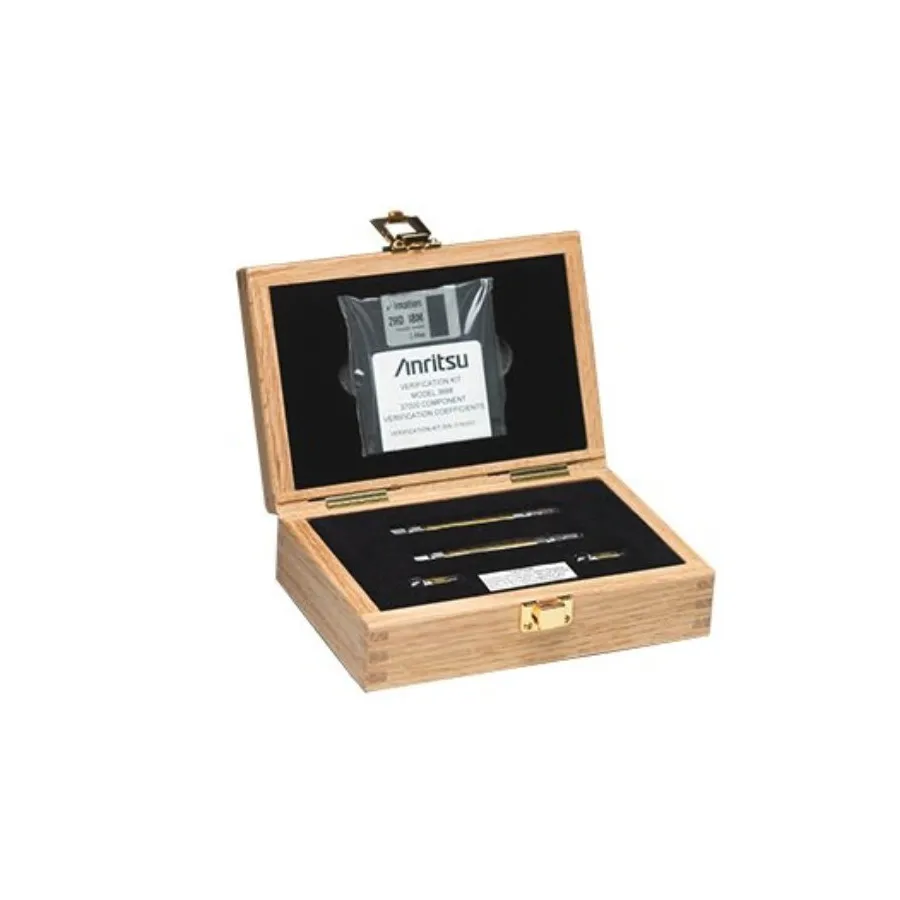

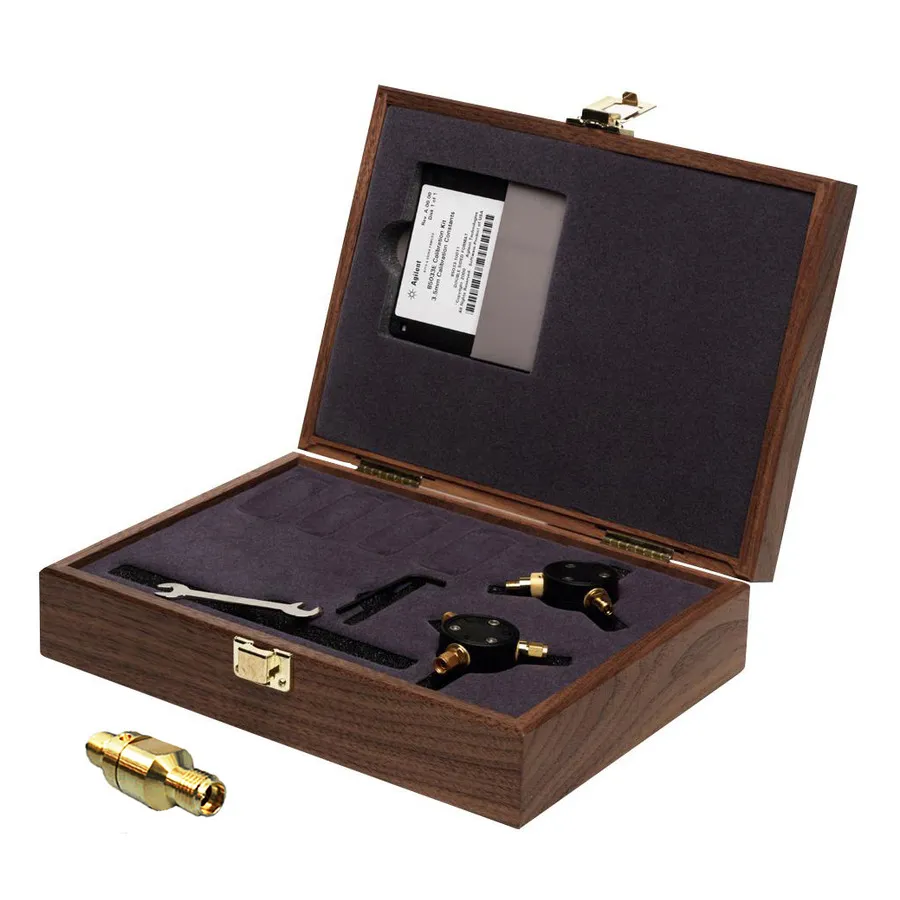

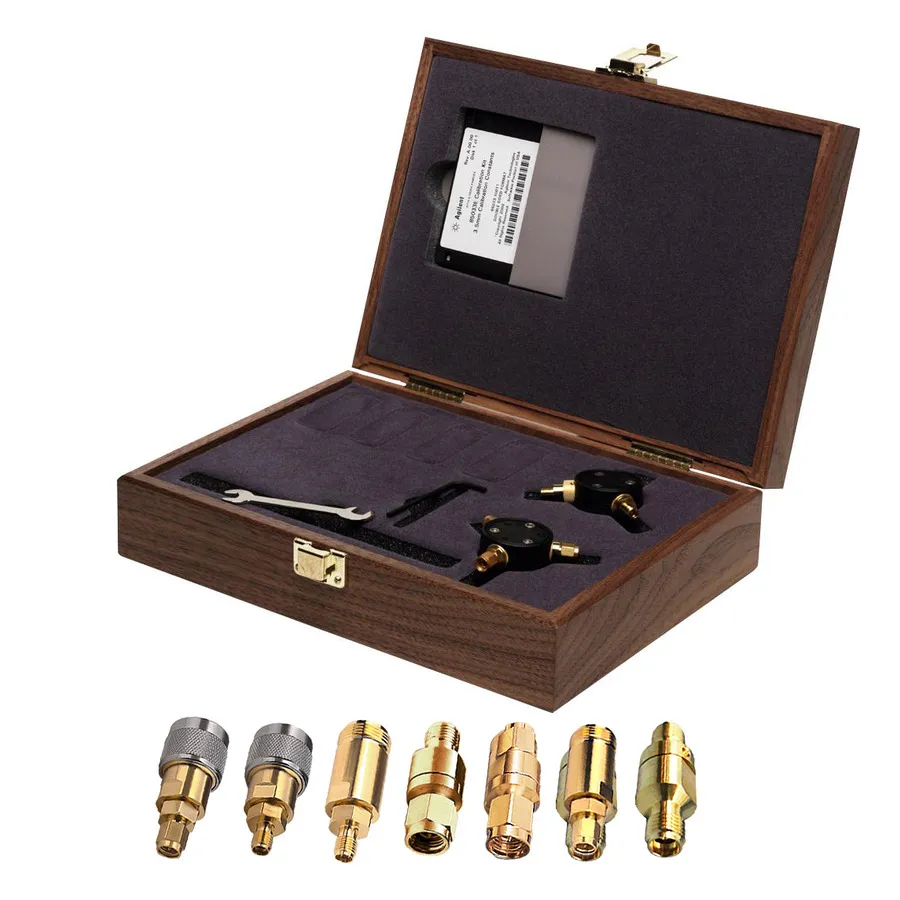

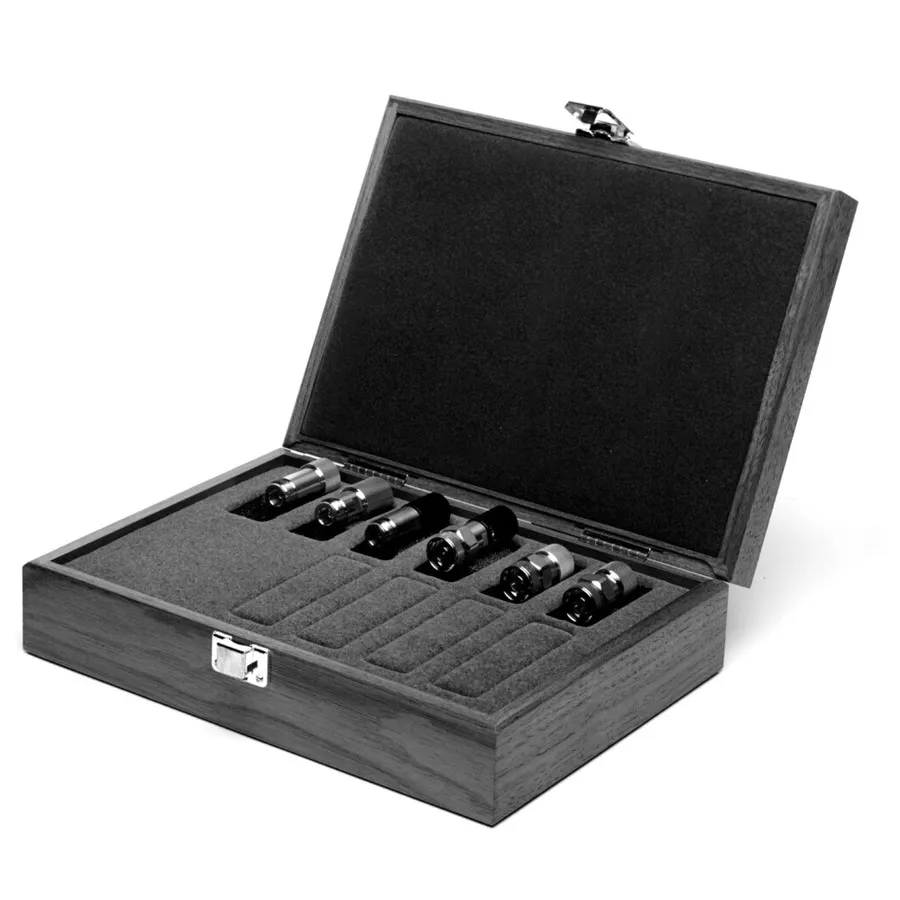

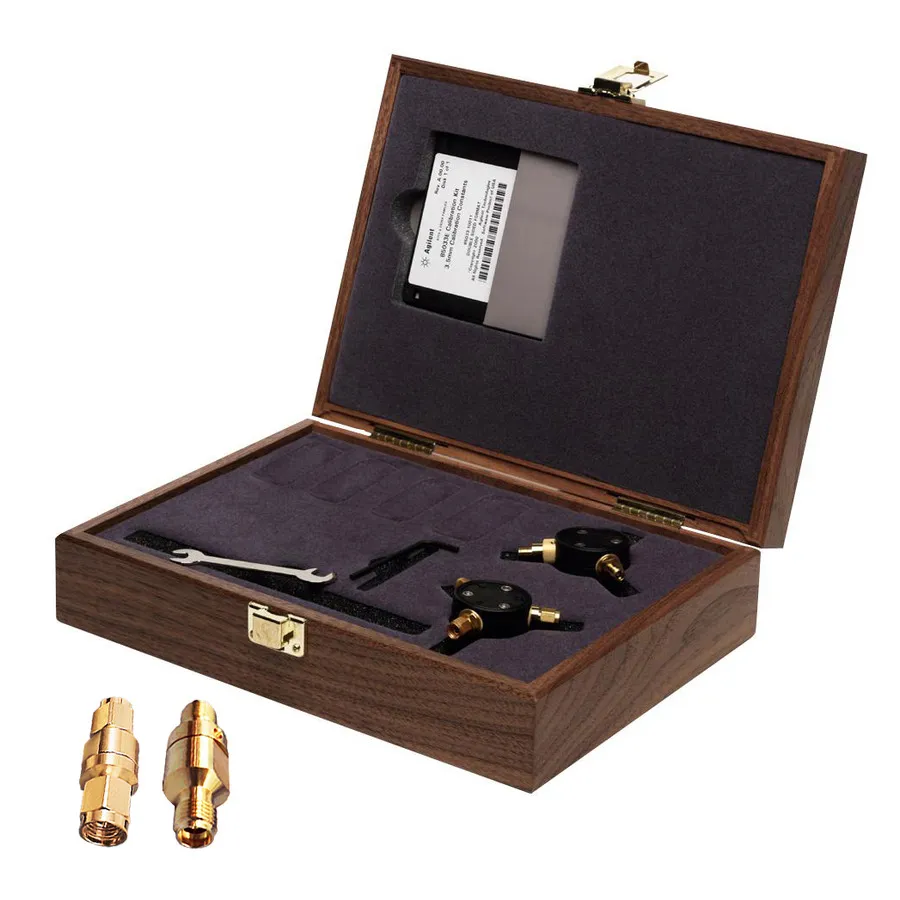

Keysight Technologies offre une large gamme de kits d'étalonnage compatibles avec ses analyseurs de réseau vectoriel des séries PNA et ENA, couvrant les types de connecteurs de Type-N à 1,85 mm. Maury Microwave fournit des kits de haute précision jusqu'à 110 GHz pour les applications à ondes millimétriques. Les kits d'étalonnage Anritsu sont conçus pour être utilisés avec ses plates-formes d'analyseur de réseau vectoriel ShockLine et VectorStar, couvrant les types de connecteurs de TNC à 1,0 mm.
