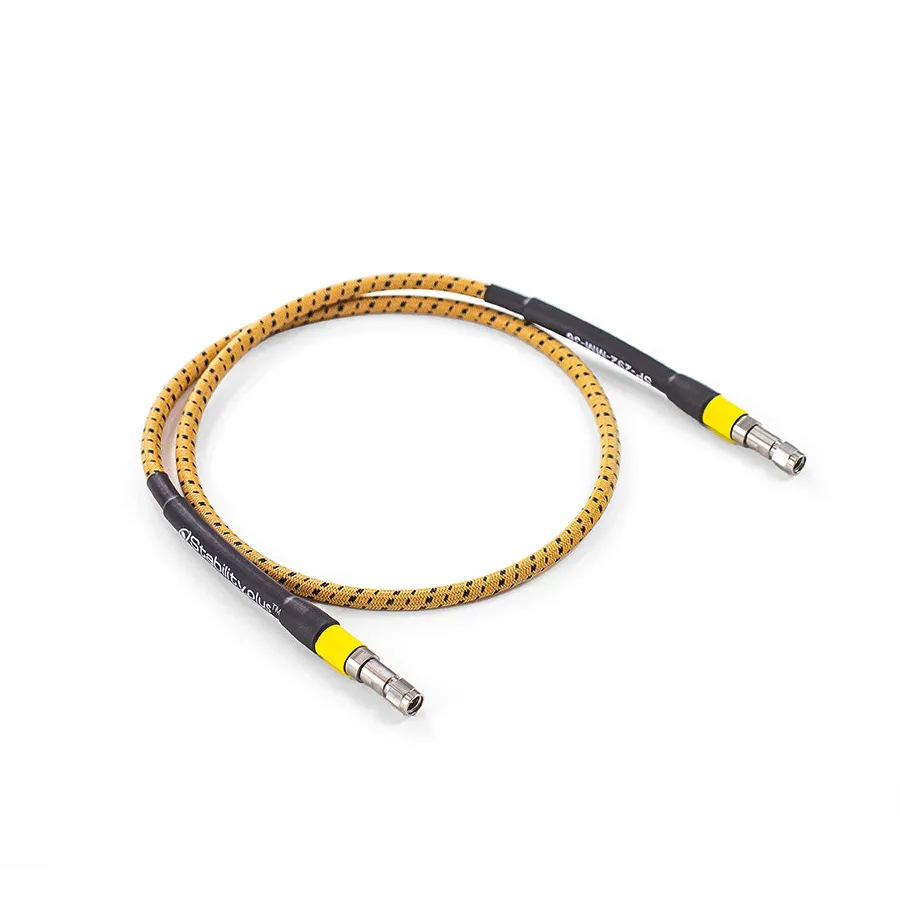

Câbles de port de test d'analyseur

Les câbles de port de test d'analyseur connectent les ports de sortie des analyseurs de réseau vectoriel (ARV), des analyseurs de spectre et des analyseurs de signaux au dispositif en test ou aux fixtures de test externes. Ces câbles sont conçus pour la stabilité de phase, la faible perte d'insertion et les performances électriques cohérentes sur des plages de fréquences larges — des caractéristiques essentielles quand le câble est inclus dans le chemin de mesure étalonné. Contrairement aux câbles RF à usage général, les câbles de port de test maintiennent des tolérances d'impédance serrées et minimisent les réflexions qui dégradent autrement la précision des mesures.

Disponibles dans des constructions blindées et semi-flexibles, les câbles de port de test sont conçus pour résister aux flexions répétées dans les environnements de laboratoire tout en maintenant leurs caractéristiques électriques. Les types de connecteurs courants incluent Type-N, SMA, 3,5 mm, 2,92 mm et 2,4 mm, avec des évaluations de fréquences jusqu'à 67 GHz pour les applications d'analyseur de réseau vectoriel à ondes millimétriques. Les options de longueur de câble varient généralement de 0,5 m à 5 m pour convenir à une variété de configurations de paillasse.

Applications typiques

Extension des ports de test de l'analyseur de réseau vectoriel pour accéder aux dispositifs en test dans les configurations de fixtures et de mesure sur plaquette
Routage des signaux dans les systèmes d'équipement de test automatisé (ATE) et les configurations de matrice de commutation RF
Caractérisation des composants micro-ondes et à ondes millimétriques dans les laboratoires de test de R&D et de production
Tests sur site des systèmes d'antennes, des câbles et des connecteurs dans les déploiements sur le terrain
Mesures d'interférence et de pré-conformité dans les configurations de laboratoire CEM

Marques populaires

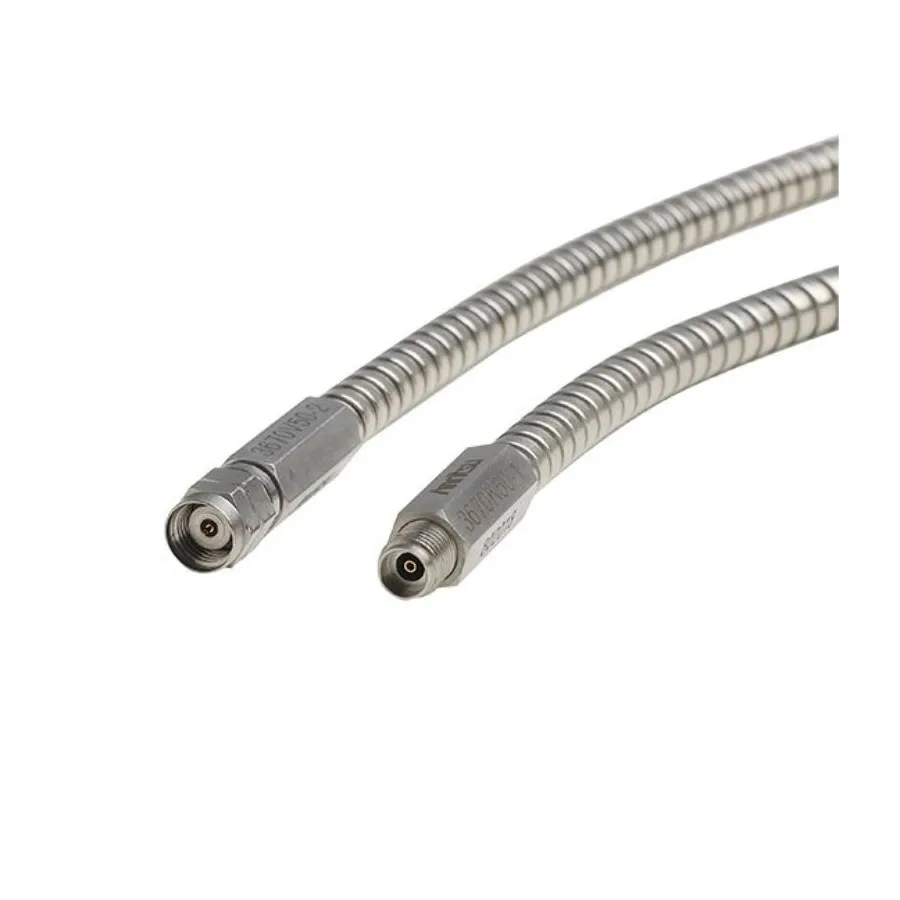

Anritsu fabrique une gamme complète de câbles de port de test pour ses séries d'analyseur de réseau vectoriel MS46000 et VectorStar, incluant des variantes blindées évaluées à 26,5 GHz et au-delà. Keysight offre des câbles appariés en phase et stables en phase optimisés pour ses instruments de la série PNA. Rohde & Schwarz fournit des câbles de port de test de précision pour ses plates-formes d'analyseur de réseau vectoriel ZNA et ZVA.
