Antennes

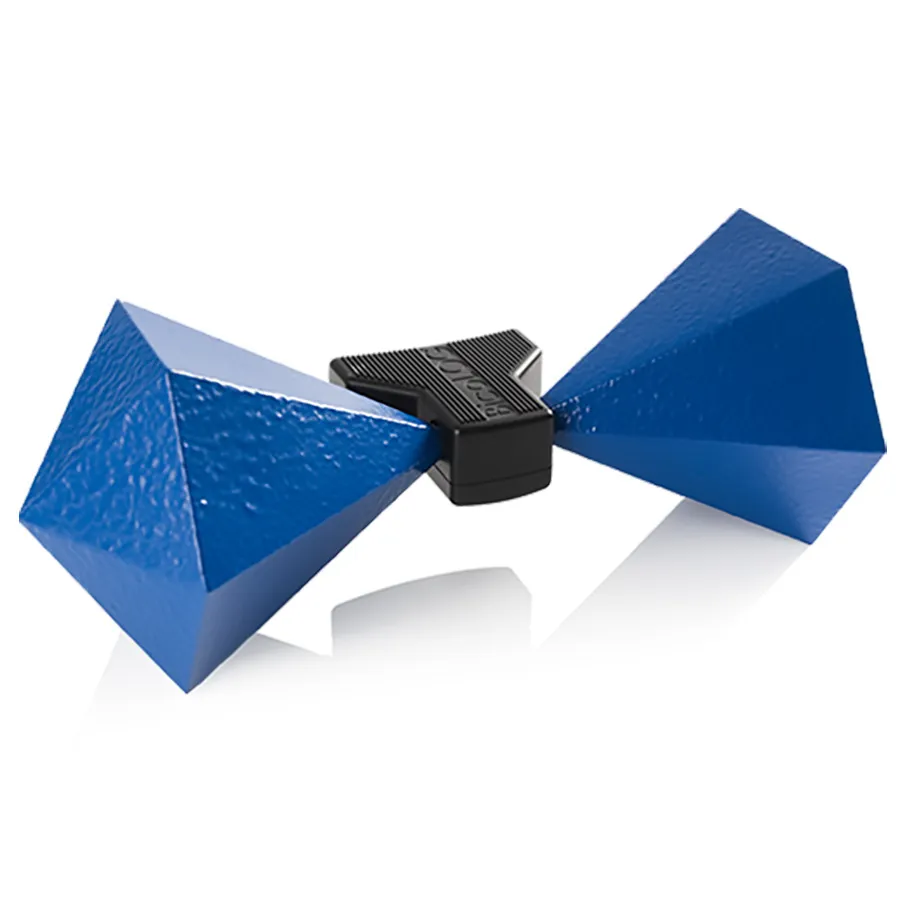

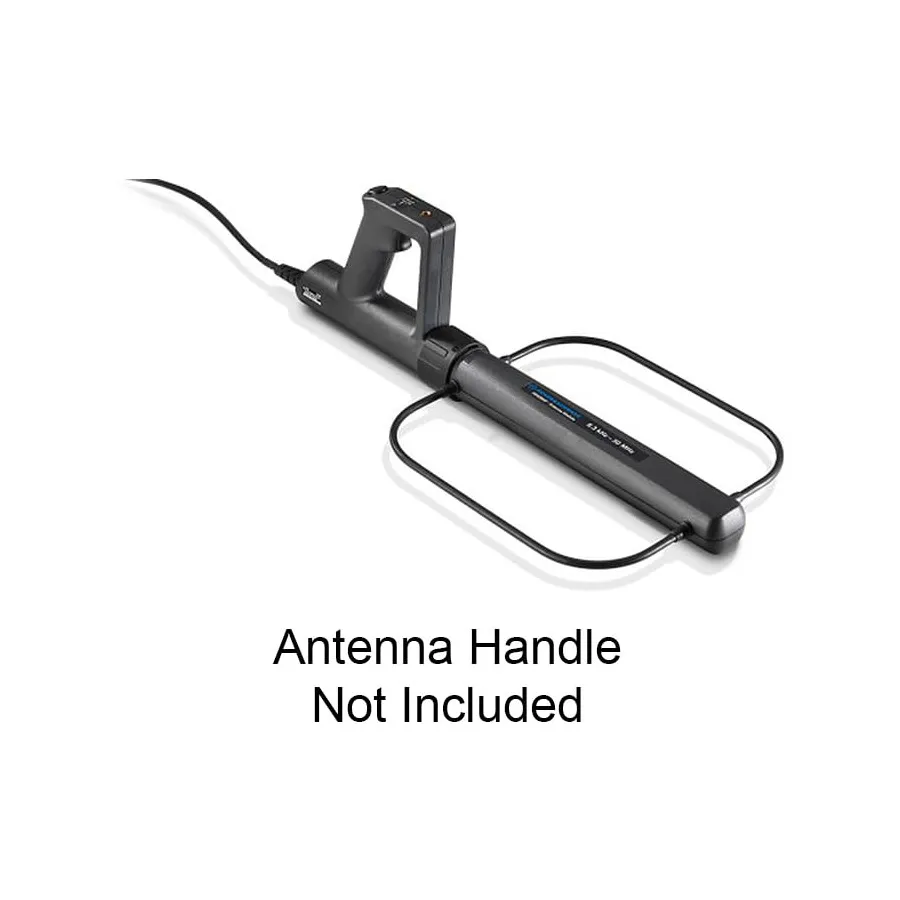

Les antennes de test et mesure sont des transducteurs RF de précision utilisés dans les essais CEM, les mesures de force de champ et la vérification des communications sans fil. Contrairement aux antennes de consommation, les antennes de test CEM sont caractérisées sur une large plage de fréquences avec des facteurs d'antenne calibrés, des valeurs de gain et des propriétés de polarisation définies, permettant des mesures traçables et reproductibles. Les types d'antennes courants incluent les antennes biconiques (20 MHz–300 MHz), les réseaux de dipôles log-périodiques (LPDA, 200 MHz–6 GHz), les antennes cornet guide d'ondes à double arête (1 GHz–40 GHz), les antennes boucles (9 kHz–30 MHz) et les antennes fouet monopole pour les mesures portables sur le terrain.

Ces antennes sont déployées dans les laboratoires de test accrédités et les systèmes de mesure de champ pour les essais d'émissions rayonnées selon CISPR 16-1-4 et pour les essais d'immunité rayonnée selon IEC 61000-4-3. Elles trouvent également une application dans les mesures d'atténuation du site, la surveillance de la force du champ, la vérification des protocoles sans fil et la surveillance du spectre dans les secteurs des télécommunications, de l'aérospatiale et de la défense, de l'automobile et de la fabrication électronique.

Applications typiques

Mesures d'émissions rayonnées selon CISPR 16-1-4 dans les chambres semi-anéchoïques et les sites d'essai en espace libre (OATS)
Essais d'immunité rayonnée selon IEC 61000-4-3 entre 80 MHz–6 GHz
Mesures d'atténuation du site normalisée (NSA) et relevés de sites RF
Surveillance de la force du champ et surveillance du spectre dans les réseaux de télécommunications
Mesures de diagramme d'antenne et essais en espace libre pour les appareils sans fil et cellulaires

Marques populaires

Anritsu fournit des antennes de mesure de champ incluant les types fouet, boucle et Yagi conçues pour être utilisées avec ses analyseurs de spectre et de réseau portables. Schwarzbeck et AH Systems sont des fabricants reconnus d'antennes de test CEM de précision utilisées dans les laboratoires accrédités du monde entier. Com-Power offre des antennes biconiques et log-périodiques dans le cadre de configurations complètes de test CEM.
