Atténuateurs

Les atténuateurs RF sont des dispositifs passifs à deux ports qui réduisent le niveau de puissance d'un signal sans distordre significativement sa forme d'onde. Ce sont des composants fondamentaux dans les systèmes de test RF et hyperfréquences, utilisés pour protéger les entrées sensibles du récepteur, établir des niveaux de signal précis pour l'étalonnage et étendre la plage dynamique des configurations de test. Les atténuateurs fixes fournissent une seule valeur d'atténuation, tandis que les atténuateurs gradués et programmables permettent un contrôle variable — ce qui les rend idéaux pour les environnements de test automatisés et l'étalonnage de chaîne de signaux.

Les atténuateurs coaxiaux sont disponibles en valeurs d'impédance standard de 50 Ω et 75 Ω, avec des puissances nominales allant de fractions de watt à des centaines de watts pour les applications haute puissance. La couverture en fréquence s'étend de CC à plus de 50 GHz dans les modèles de précision. Ce sont des éléments critiques dans les kits d'étalonnage d'analyseur de réseau vectoriel (VNA), le conditionnement de la sortie du générateur de signaux et la protection de l'étage d'entrée de l'analyseur de spectre. Les ensembles d'atténuateurs tels que Keysight 11581A, 11582A et 11583C sont couramment utilisés dans les environnements de production et de laboratoire pour l'étalonnage systématique d'impédance et de niveau.

Applications Typiques

Test de sensibilité du récepteur en présentant des signaux de faible niveau précis aux entrées de dispositif
Contrôle du niveau de sortie du générateur de signaux pour les stimulus de test étalonnés
Protection des entrées de l'analyseur de spectre et de l'oscilloscope contre les dommages dus au surpilotage
Adaptation d'impédance et amélioration de la perte de retour dans les chaînes de signaux RF
Configurations de matrice d'atténuateurs dans l'équipement de test automatisé (ATE)

Marques Populaires

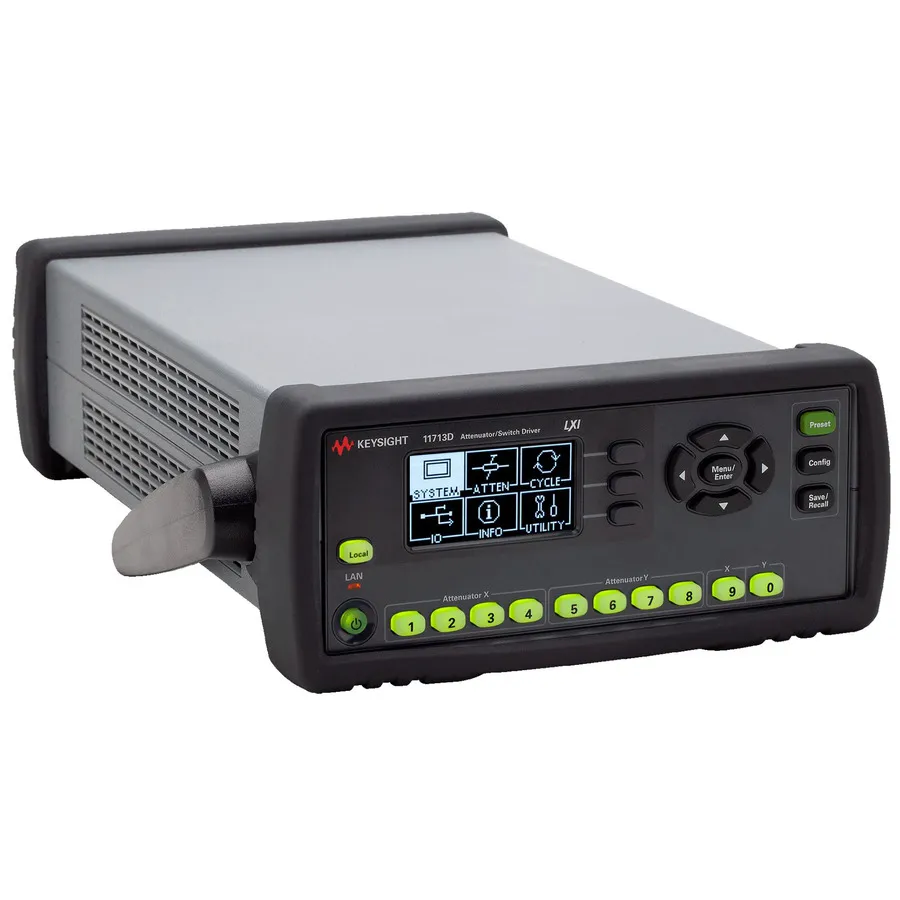

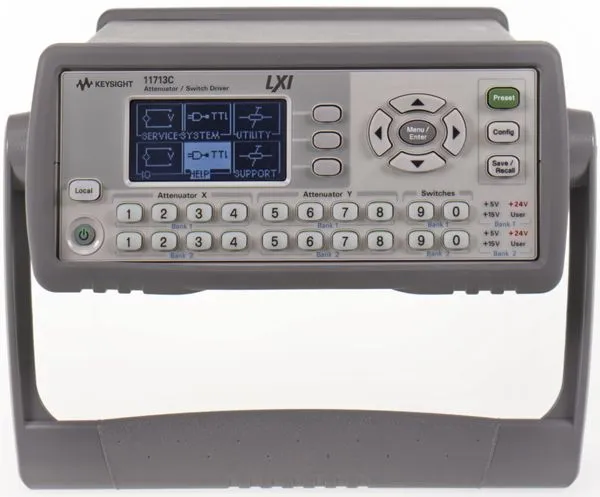

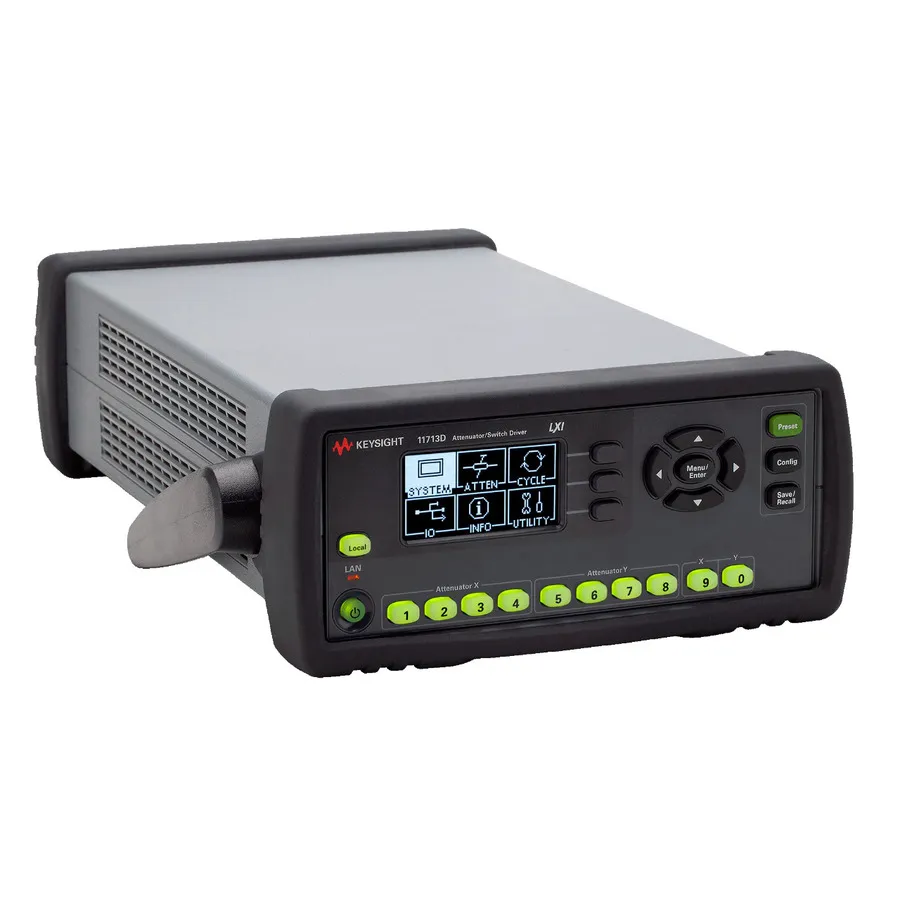

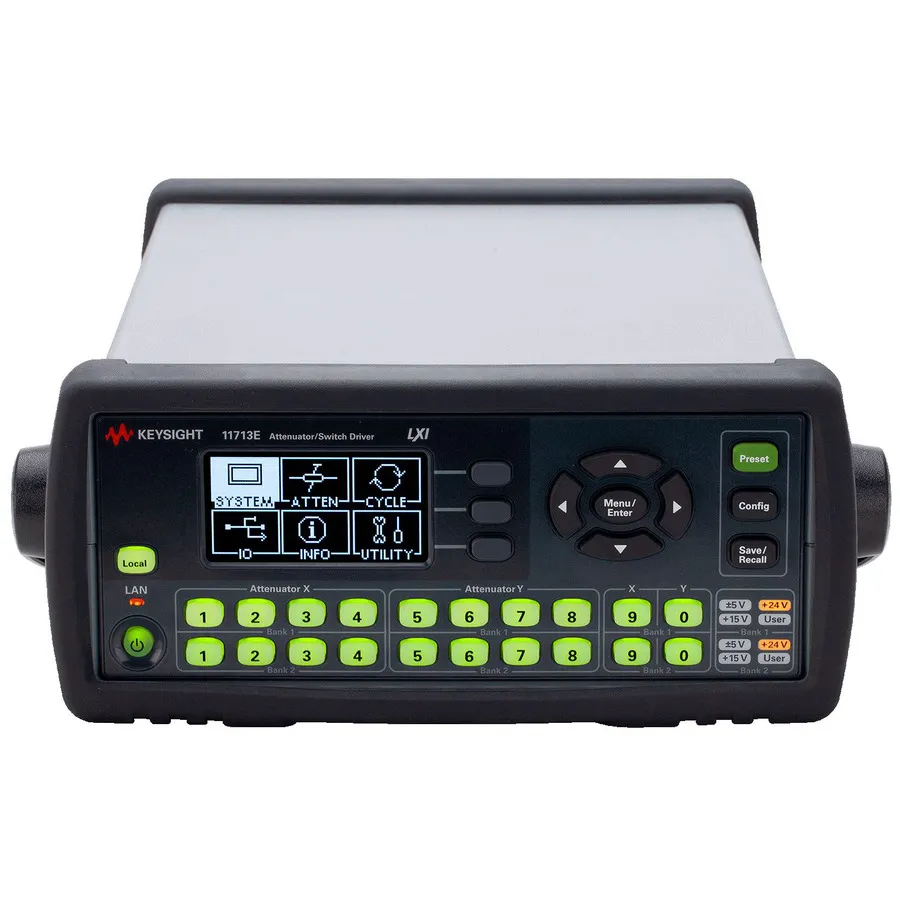

Keysight Technologies offre un portefeuille complet d'atténuateurs coaxiaux, incluant les ensembles d'atténuateurs 11581A, 11582A et 11583C couvrant les fréquences jusqu'à 18 GHz et au-delà, ainsi que le pilote d'atténuateur/commutateur 11713A pour les configurations programmables. Les atténuateurs Tektronix tels que le 011-0225-00 sont conçus pour la compatibilité avec les systèmes de sonde d'oscilloscope. Les deux fabricants fournissent des atténuateurs répondant aux normes de qualité MIL-spec et commerciale pour les environnements de laboratoire et de production.
