Analyseurs de spectre de paillasse

Les analyseurs de spectre de paillasse sont des instruments de qualité laboratoire conçus pour l'analyse du domaine fréquentiel haute performance dans les environnements fixes ou semi-fixes. Comparés aux modèles portables, les analyseurs de paillasse offrent une plage dynamique supérieure, un bruit de phase plus faible, une couverture fréquentielle plus large et des capacités de mesure plus avancées — ce qui en fait le choix préféré pour la R&D, le développement de produits et les essais de conformité rigoureux. De nombreux modèles de paillasse fonctionnent comme des analyseurs de signal complets, supportant l'analyse de signal vectoriel, la surveillance du spectre en temps réel et la démodulation de formats de modulation numérique complexes incluant OFDM, QAM et les schémas à spectre étalé.

Les analyseurs de signal dynamique, un sous-ensemble spécialisé des analyseurs de spectre de paillasse, sont optimisés pour les mesures basse fréquence incluant l'analyse de vibration, acoustique et structurelle. Ces instruments sont largement utilisés dans l'ingénierie mécanique, les essais automobiles NVH et les applications industrielles où une analyse FFT de précision à des fréquences audio et sub-audio est requise. Les modules d'analyseur de signal dynamique connectés USB offrent une alternative rentable pour les environnements de laboratoire et d'éducation.

Applications typiques

Caractérisation des composants RF et micro-ondes dans les laboratoires R&D d'électronique et de développement de produits
Essais de pré-conformité et conformité CEM pour la mesure des émissions rayonnées et par conduction selon les normes CISPR et FCC
Mesure du bruit de phase et des signaux parasites pour les oscillateurs, les synthétiseurs de fréquence et les modules RF
Analyse de la vibration et de l'acoustique utilisant les analyseurs de signal dynamique en ingénierie mécanique et structurelle
Essai de la qualité de modulation (EVM, ACPR, OBW) pour la validation du système de communication cellulaire, par satellite et sans fil
Essais RF en ligne de production dans la fabrication électronique pour la vérification de l'émetteur et du récepteur

Marques populaires

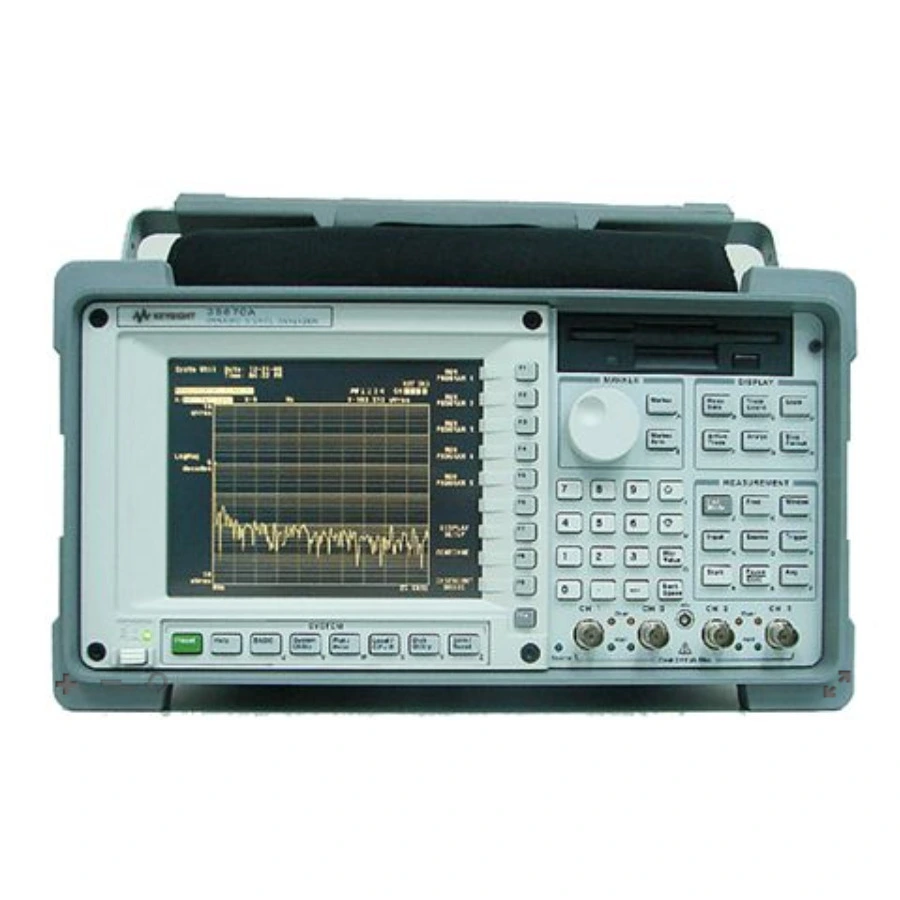

Keysight Technologies domine le marché de la paillasse avec les analyseurs de signal MXA (N9020B), EXA (N9010B) et PXA (N9030B) couvrant les plages jusqu'à 50 GHz et au-delà, ainsi que l'analyseur de signal dynamique 35670A pour l'analyse FFT à fréquence audio. Rohde & Schwarz offre les séries FSW et FSV réputées pour leur faible bruit de phase et leur grande largeur de bande d'analyse en temps réel. Digilent fournit des modules d'analyseur de signal dynamique basés USB tels que la série DT9837, largement utilisés dans les essais de vibration académiques et industriels.
