Réseaux de couplage et LISN

Les réseaux de couplage et les réseaux d'impédance de stabilisation de ligne (LISN) sont des accessoires essentiels pour les essais de compatibilité électromagnétique (CEM) par conduction. Un LISN — aussi appelé réseau artificiel d'alimentation (AMN) — fournit une impédance RF définie au port d'alimentation de l'équipement en essai (EUT), isole l'EUT des interférences du réseau d'alimentation, et extrait les émissions RF par conduction pour mesure selon CISPR 16-1-2. Les réseaux de couplage-découplage (CDN) jouent un rôle complémentaire dans les essais d'immunité par conduction selon IEC 61000-4-6 : ils injectent des signaux de test RF sur les lignes de signal, de commande et d'alimentation tout en empêchant l'énergie de test d'atteindre les équipements auxiliaires.

Ces appareils sont fondamentaux à la fois dans les laboratoires de conformité accrédités et dans les laboratoires de pré-conformité internes pour démontrer la conformité aux cadres réglementaires tels que le marquage CE (EN 55032, EN 55011), FCC Part 15 et la norme militaire MIL-STD-461. Ils sont régulièrement utilisés dans les industries de la fabrication électronique, des télécommunications, de l'automobile, de l'automatisation industrielle et des dispositifs médicaux.

Applications typiques

Mesures d'émissions RF par conduction sur les alimentations AC monophasées et triphasées selon CISPR 22, CISPR 32 et EN 55032
Essais d'immunité par conduction sur les lignes de signal et de commande selon IEC 61000-4-6 avec les CDN
Essais CEM de pré-conformité dans les laboratoires R&D et de développement de produits
Essais CEM automobiles sur les lignes d'alimentation CC 12 V et 24 V selon CISPR 25 et ISO 7637
Essais de susceptibilité par conduction militaires et aérospatiale selon MIL-STD-461F/G et DO-160

Marques populaires

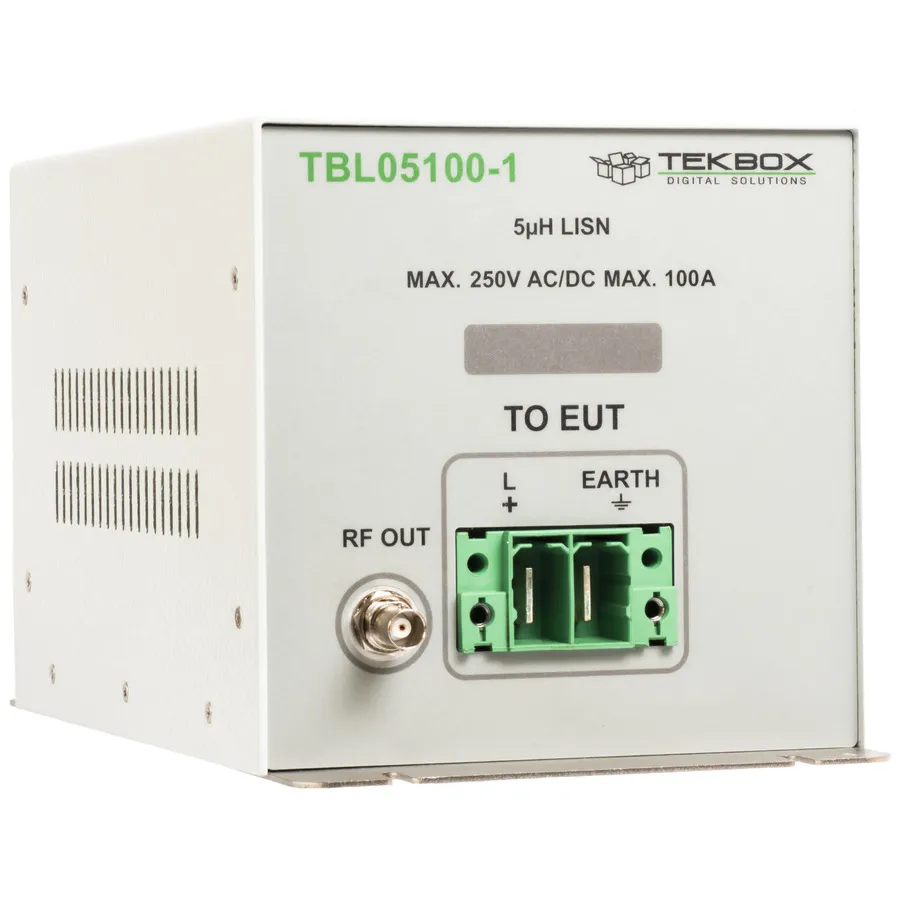

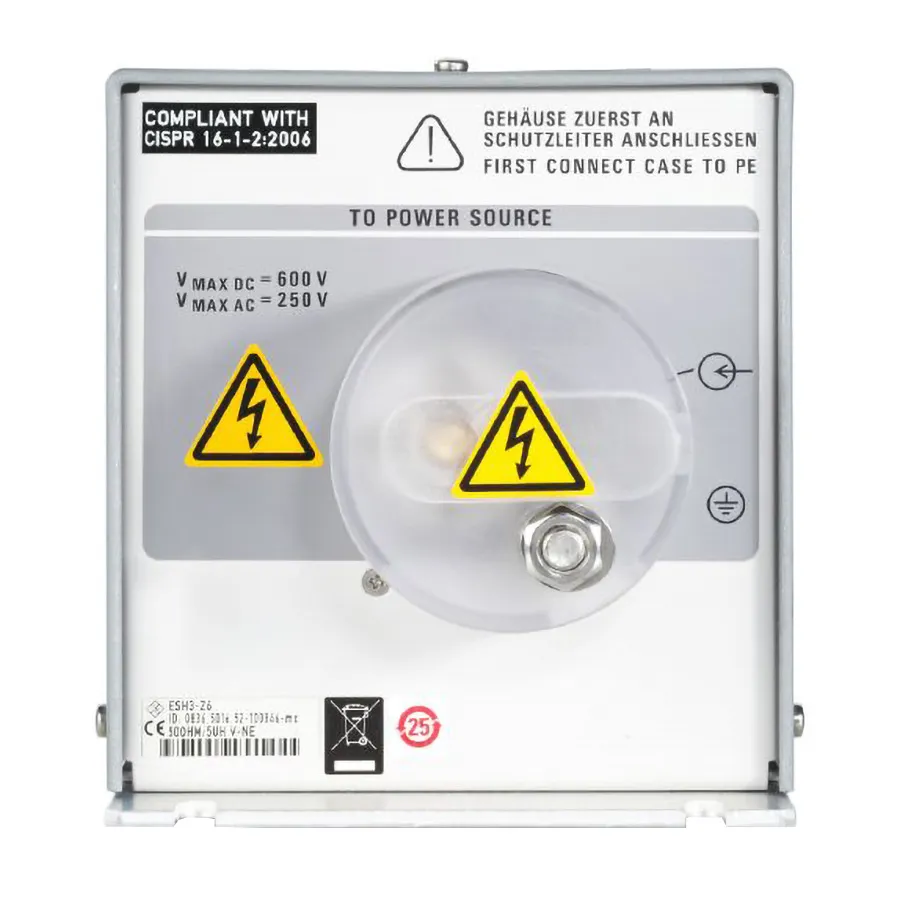

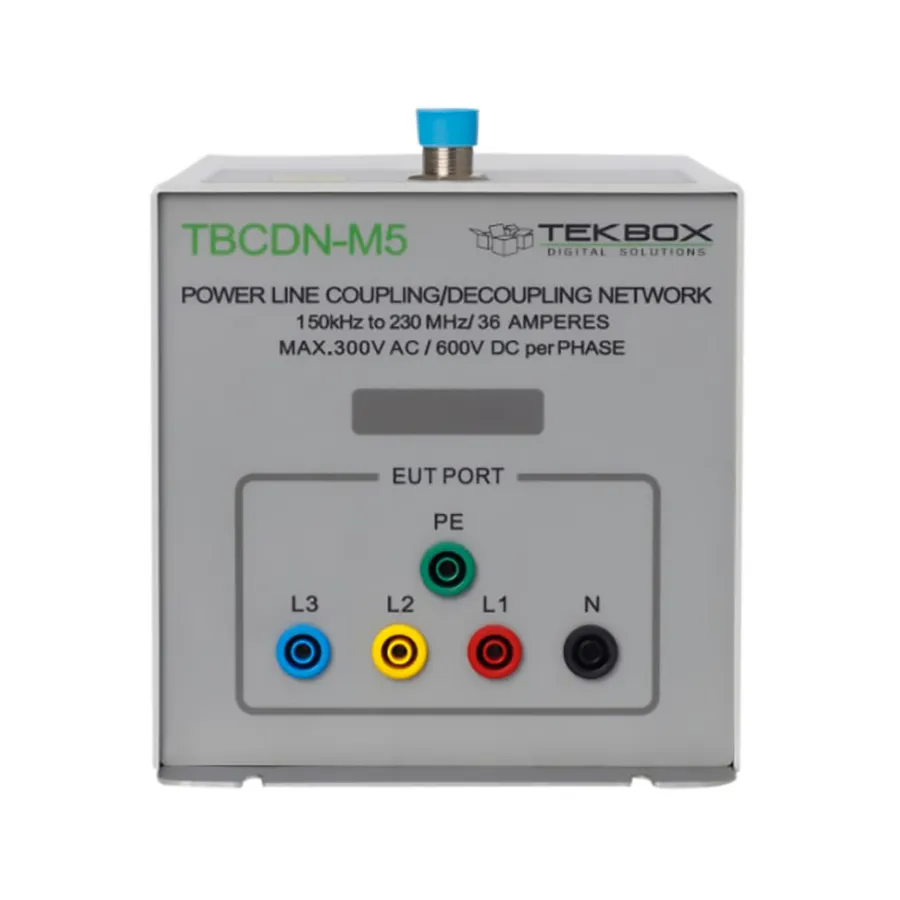

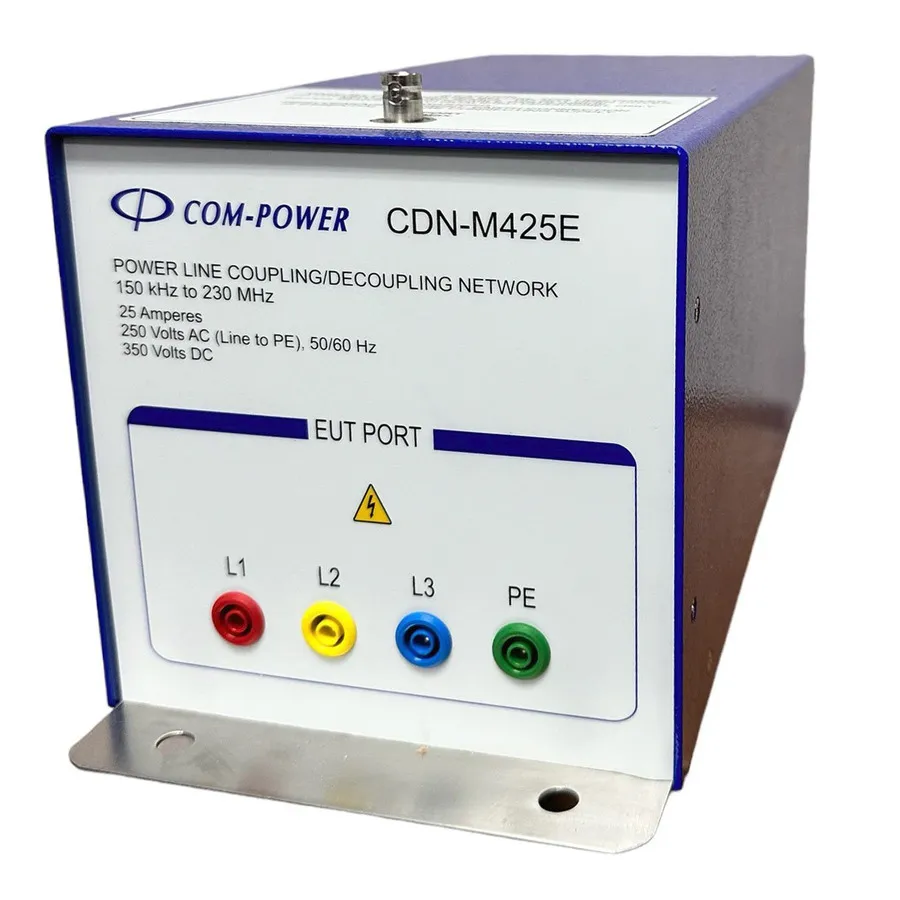

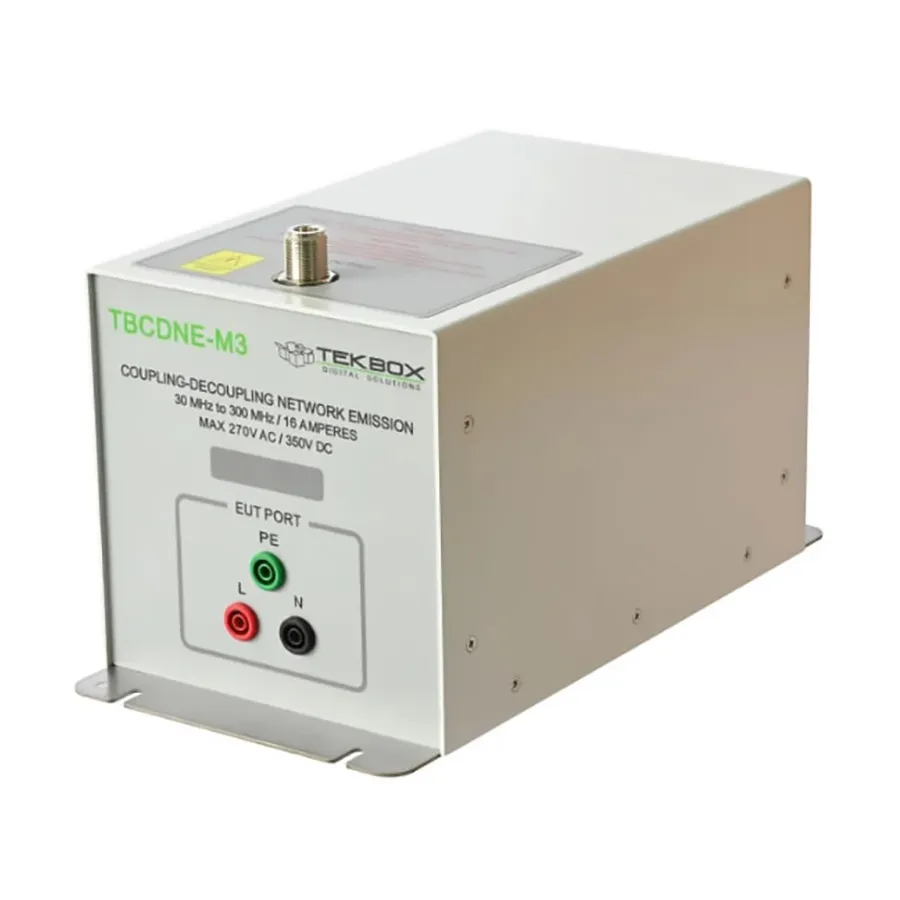

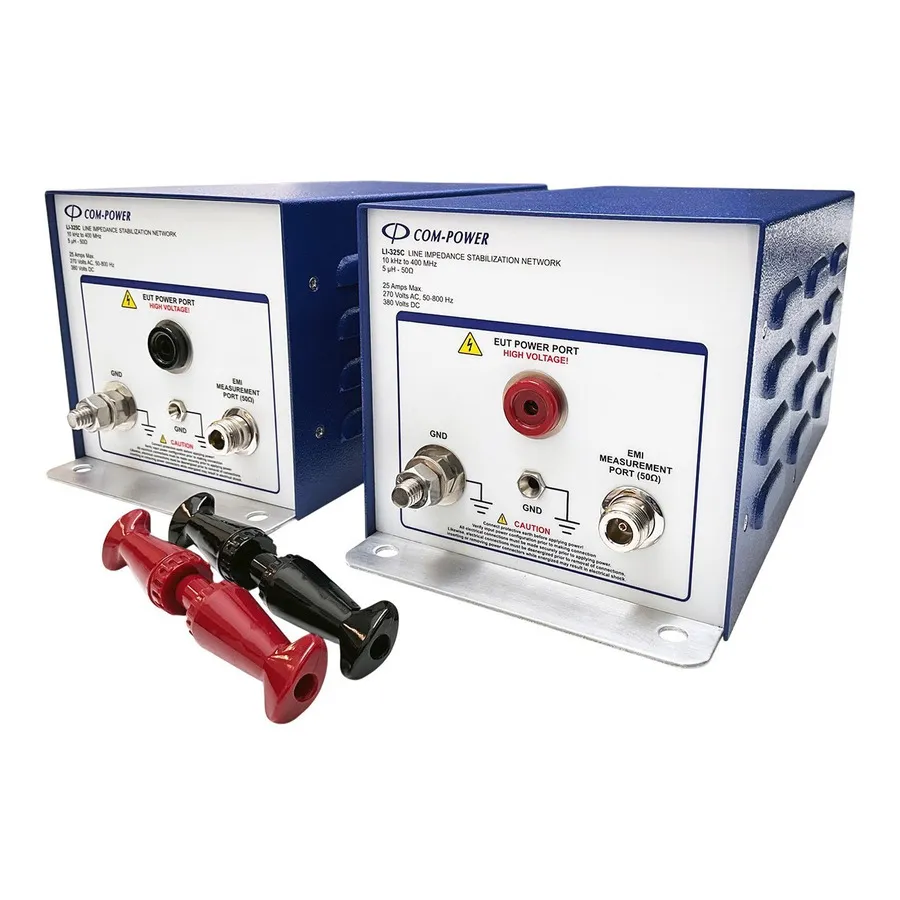

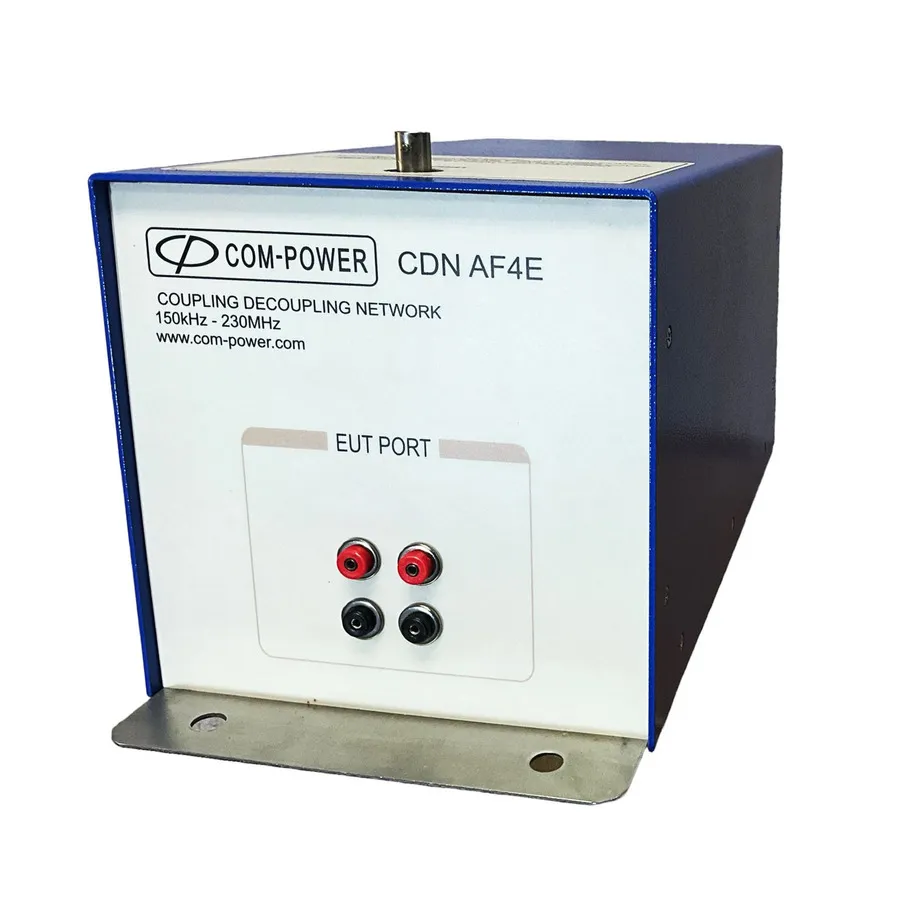

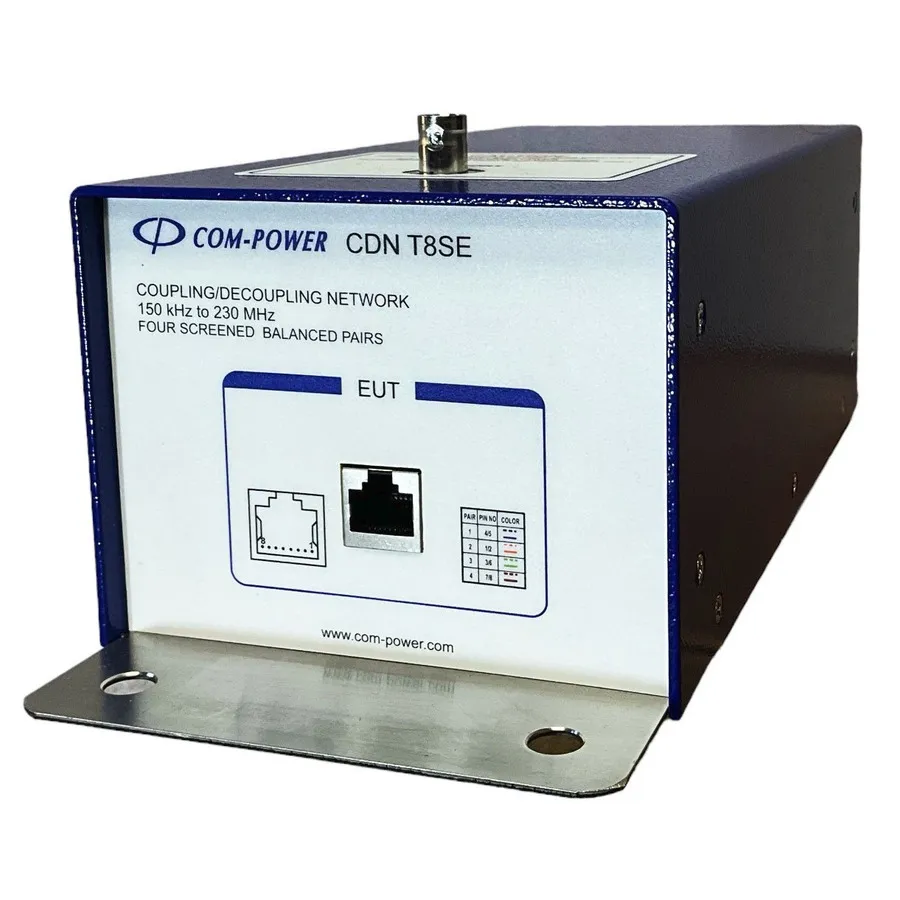

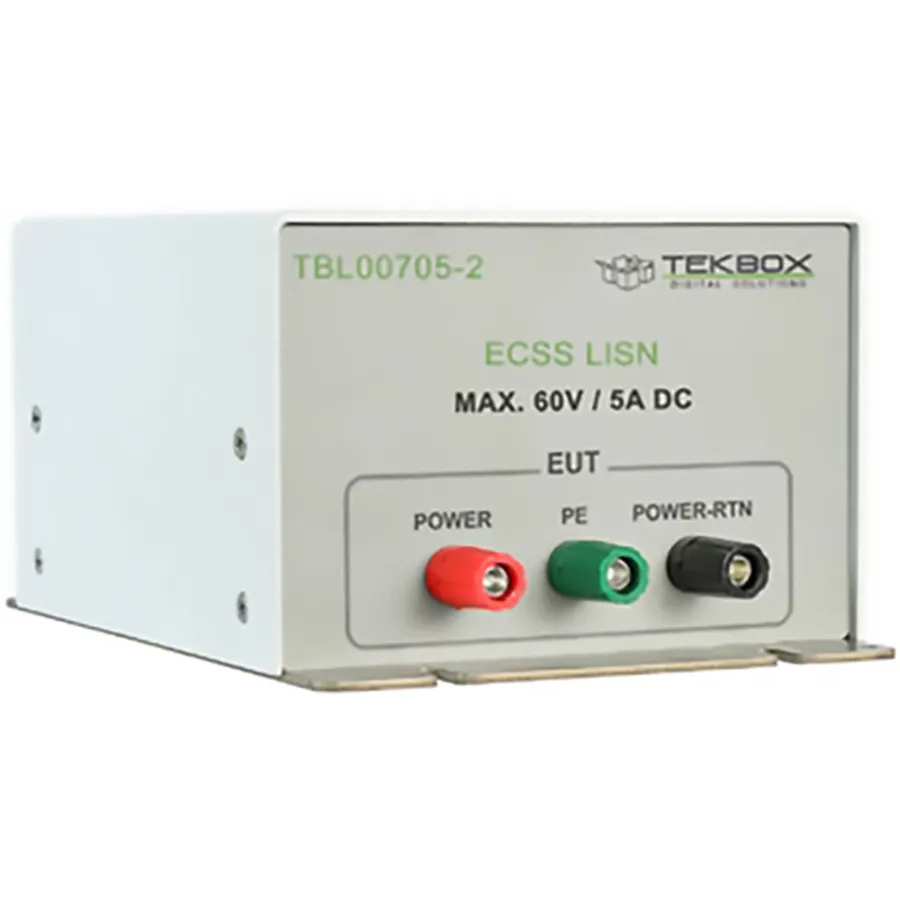

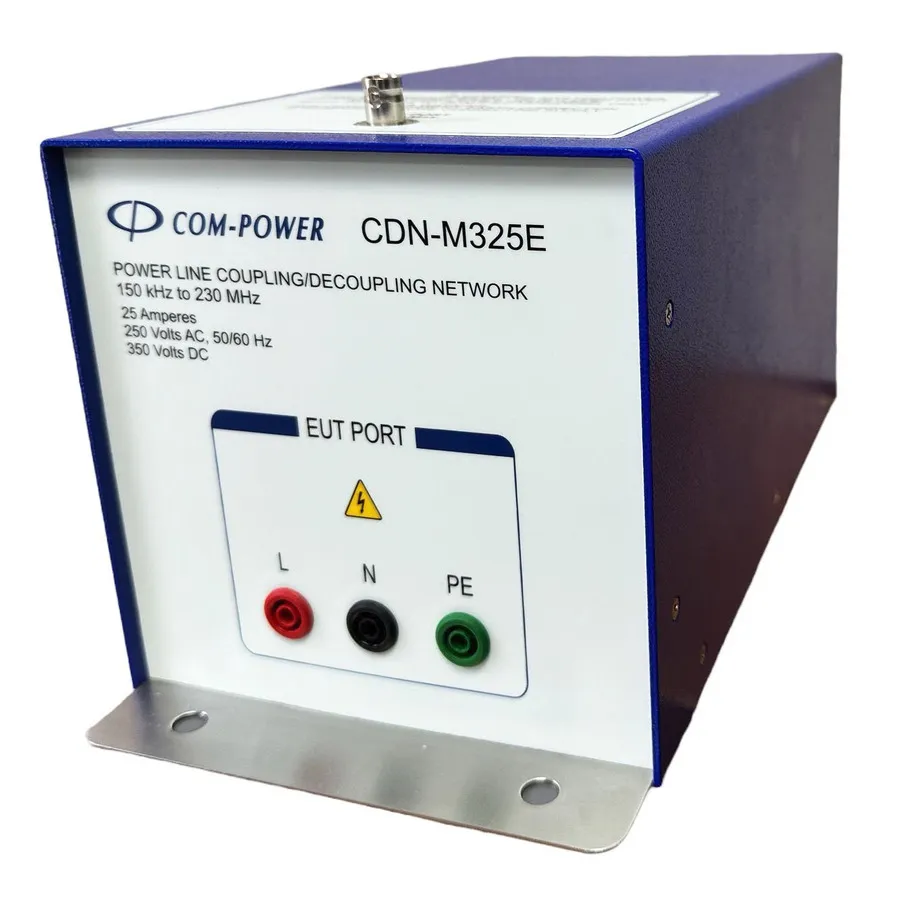

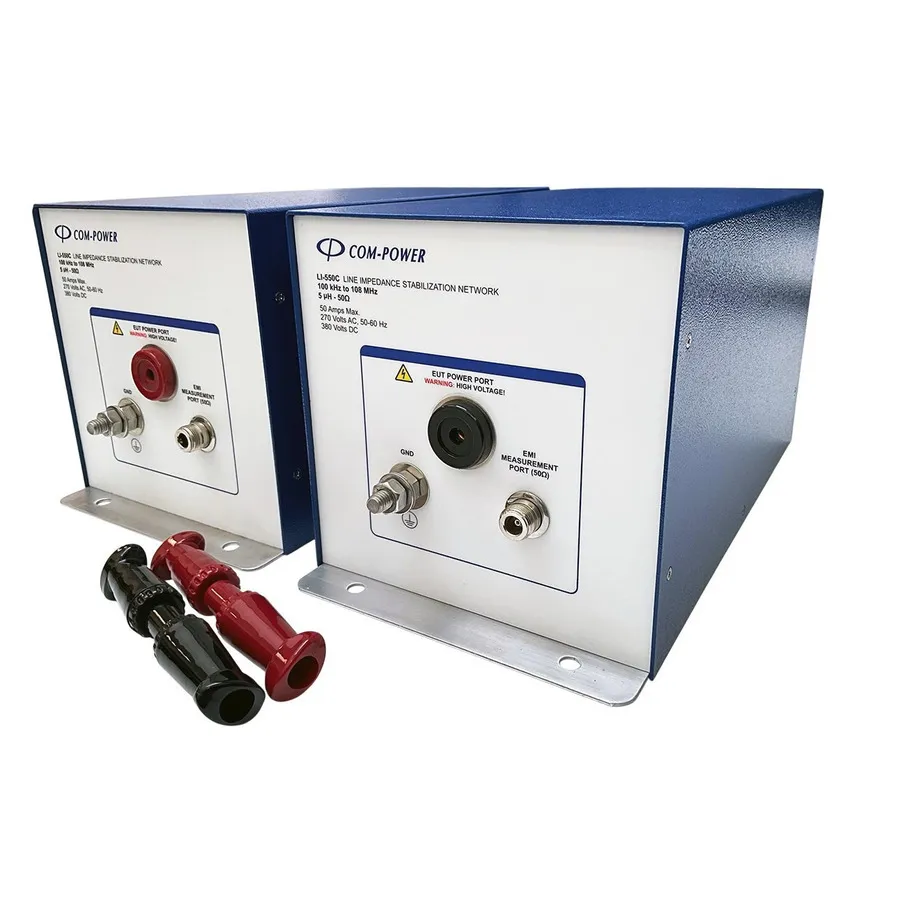

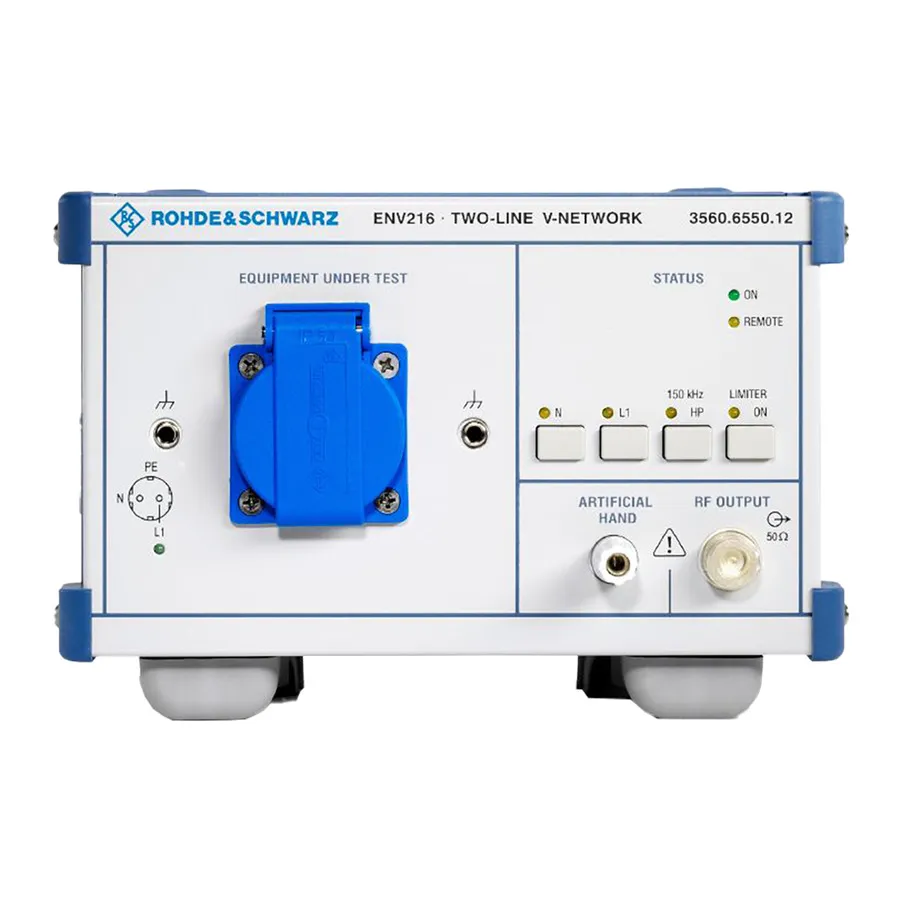

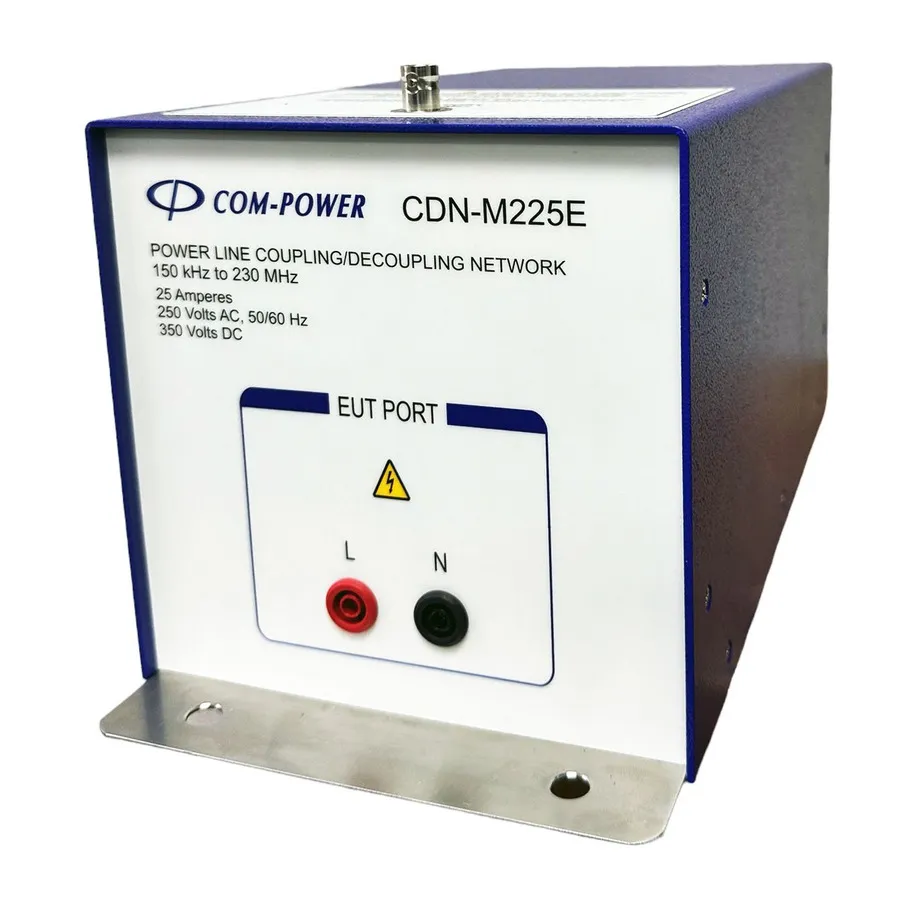

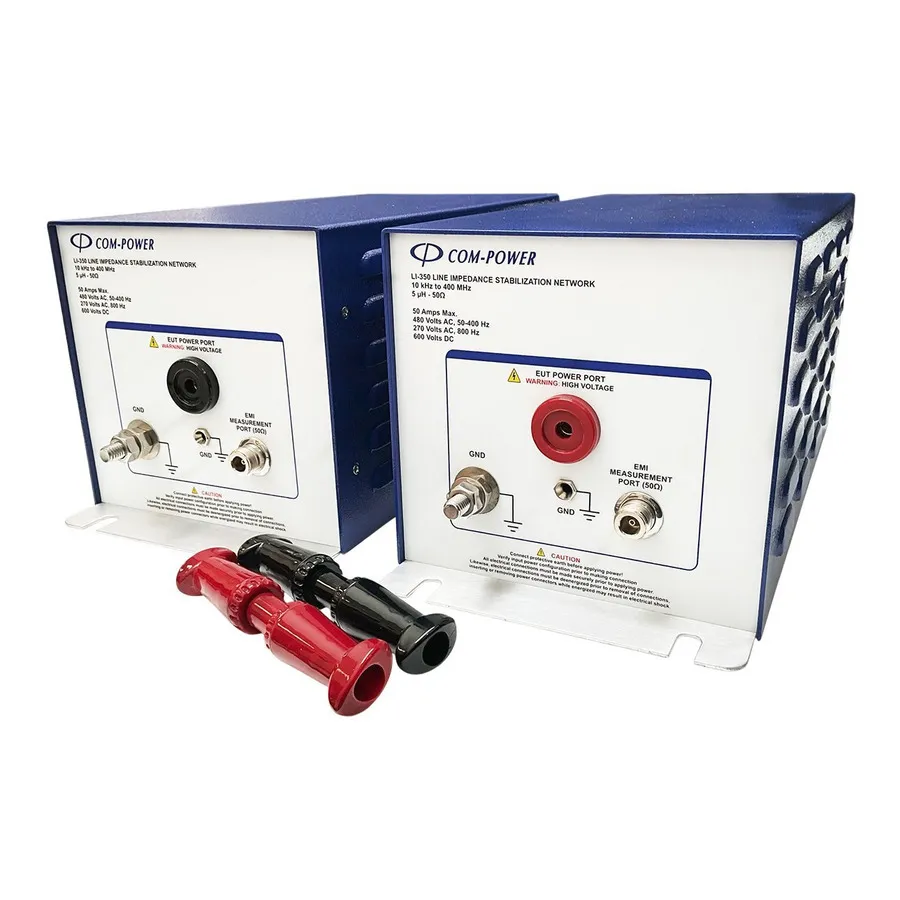

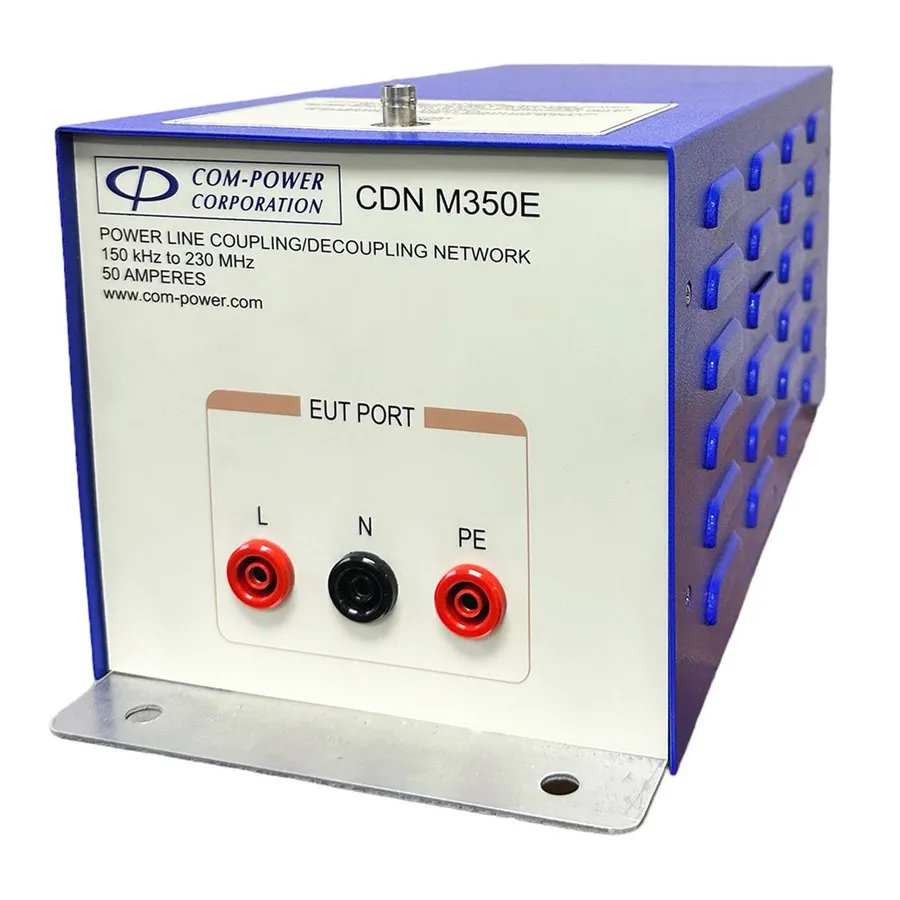

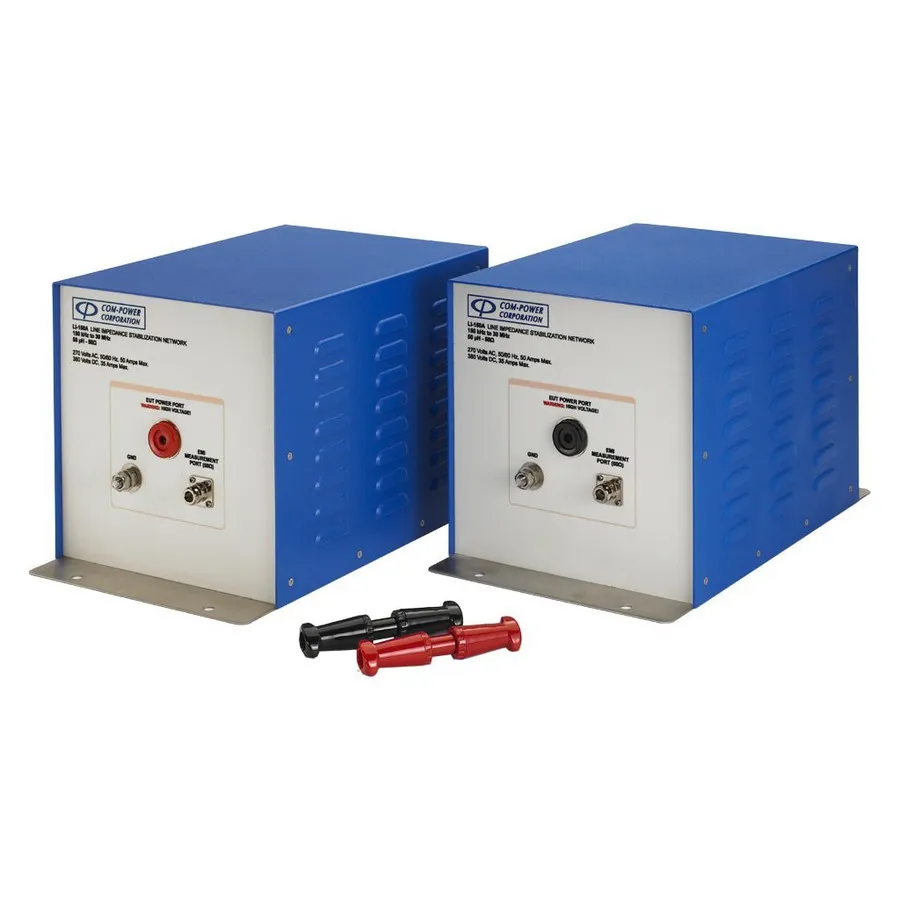

Rohde & Schwarz fabrique des réseaux V et des AMN de précision largement déployés dans les installations de test CEM accrédités. Com-Power offre une large gamme de CDN et de LISN couvrant les configurations de ports monophasés, polyphasés et télécom. Les autres fabricants notables incluent Schwarzbeck, EM Test et Fischer Custom Communications.

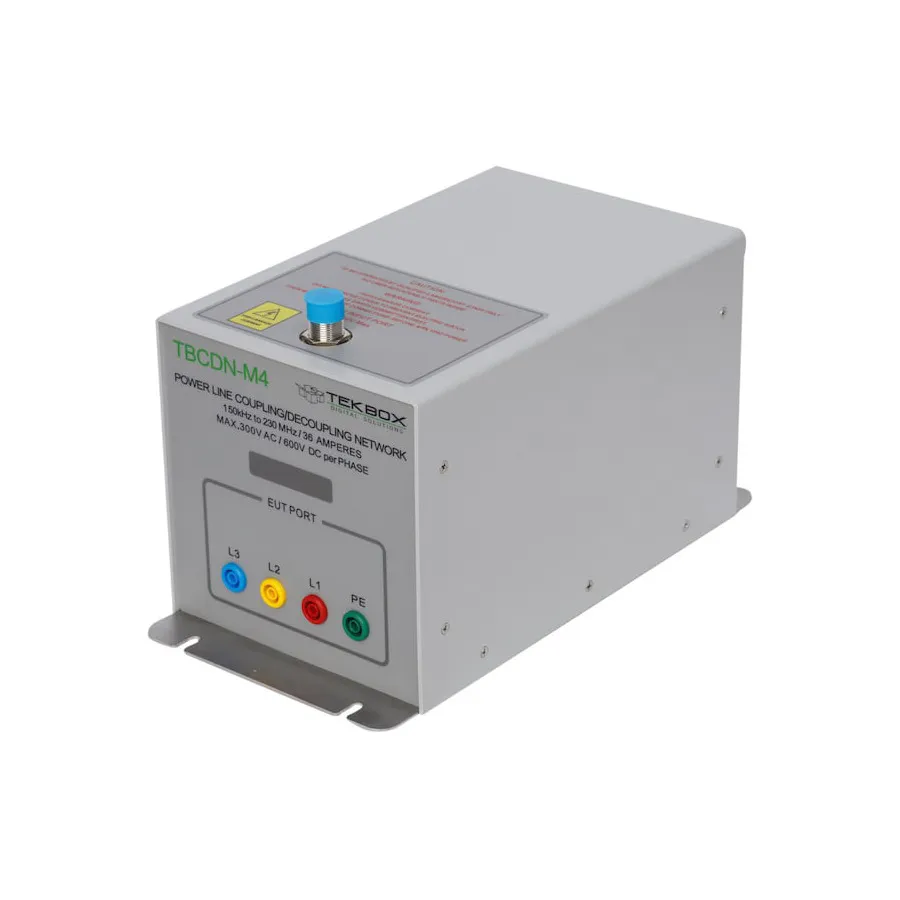

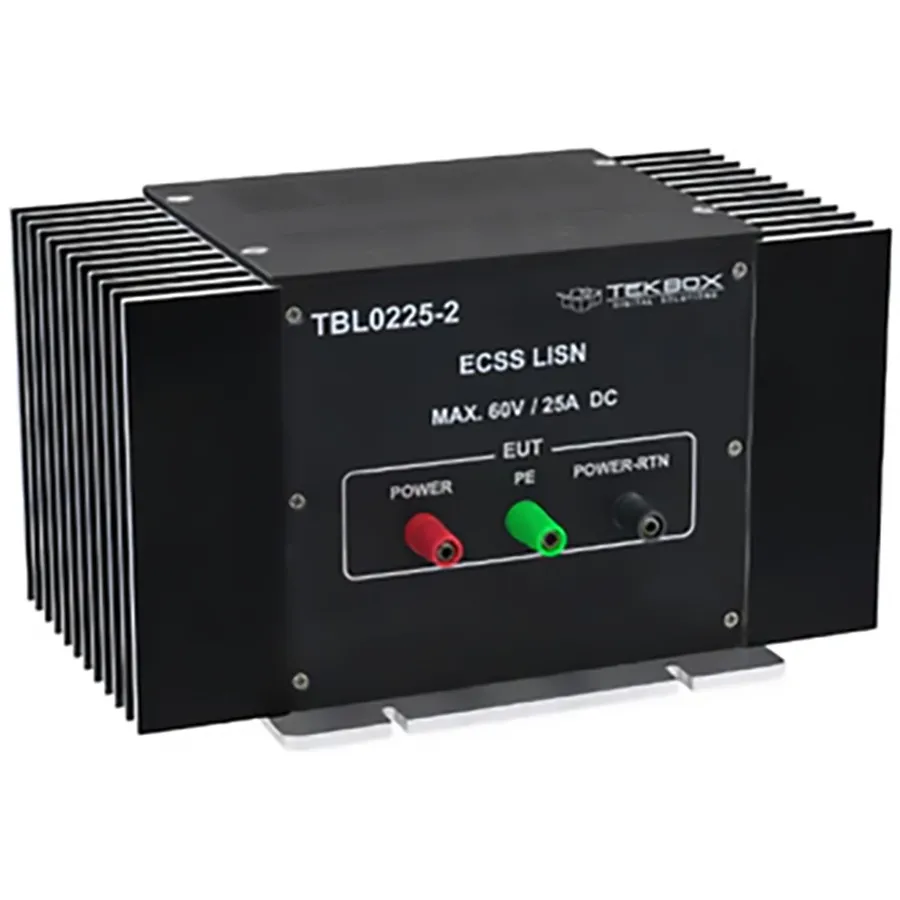

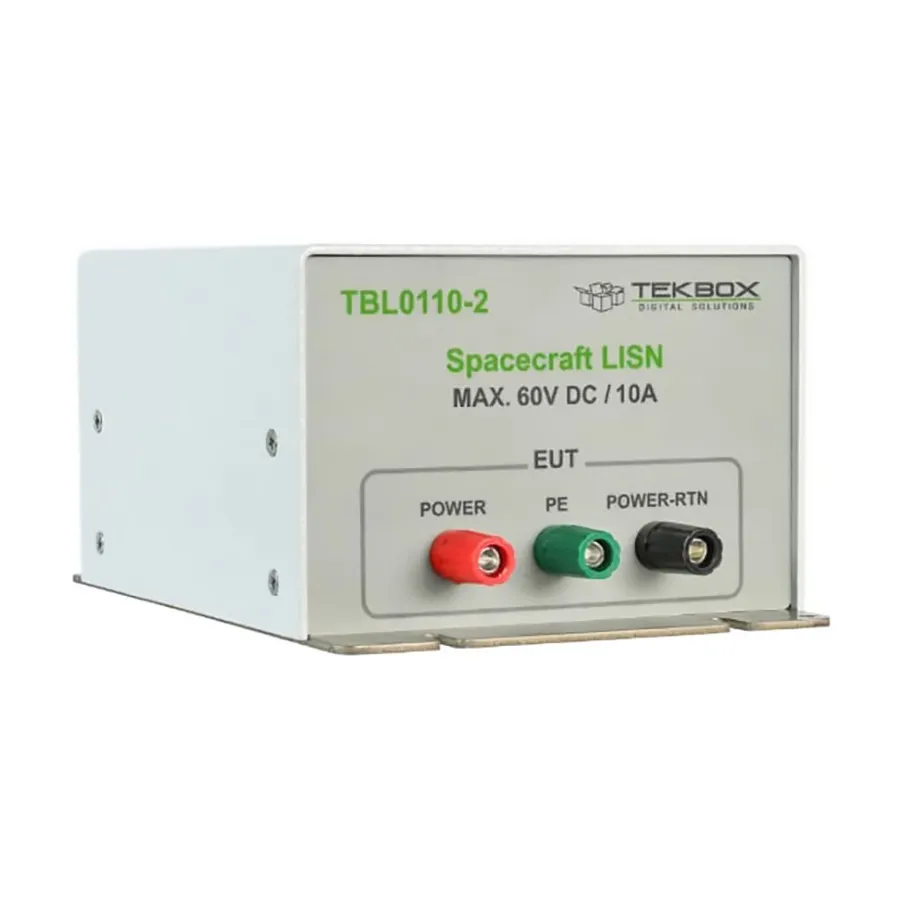

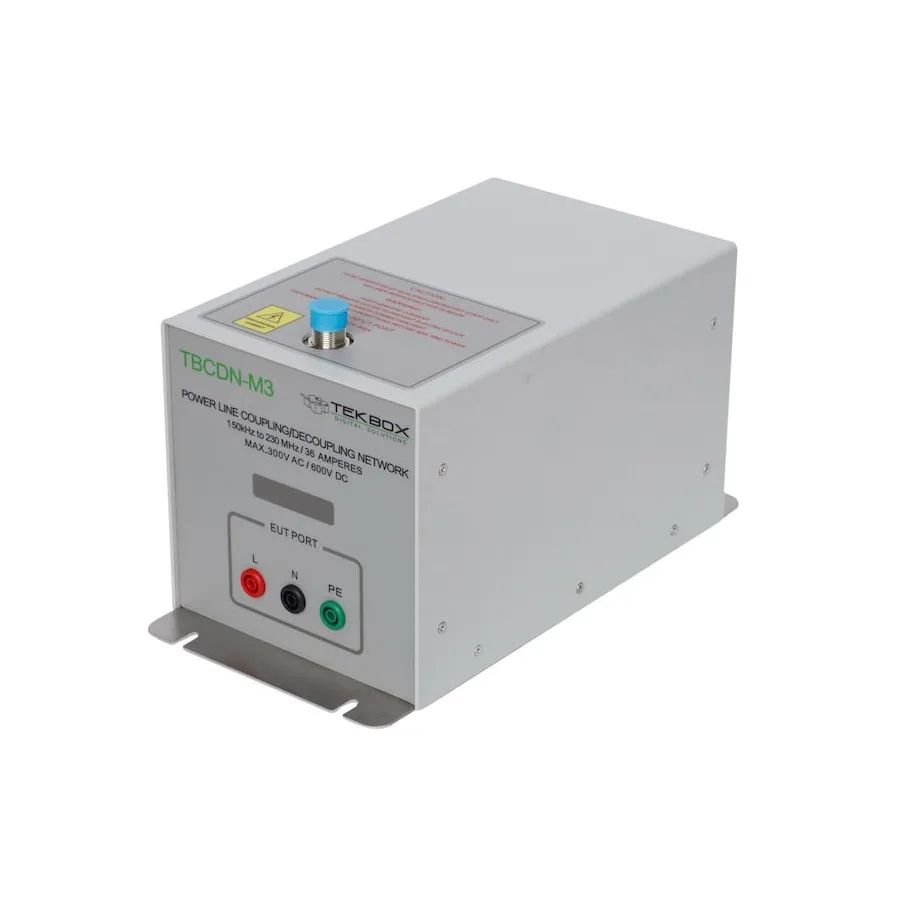

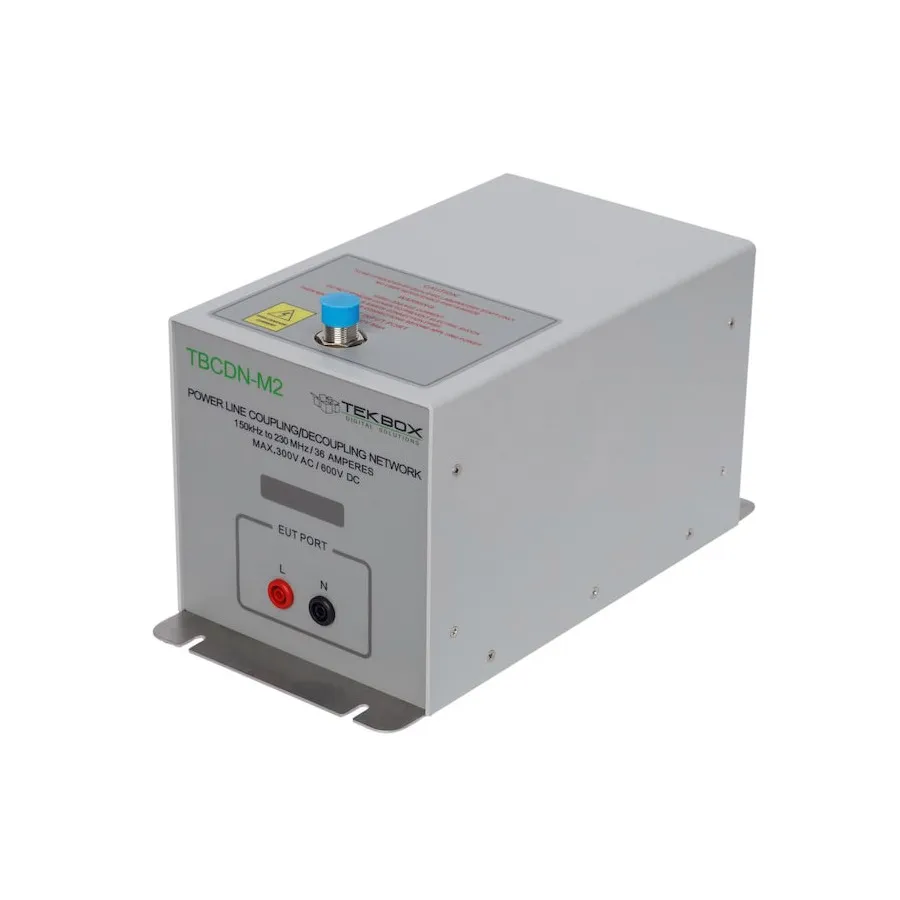

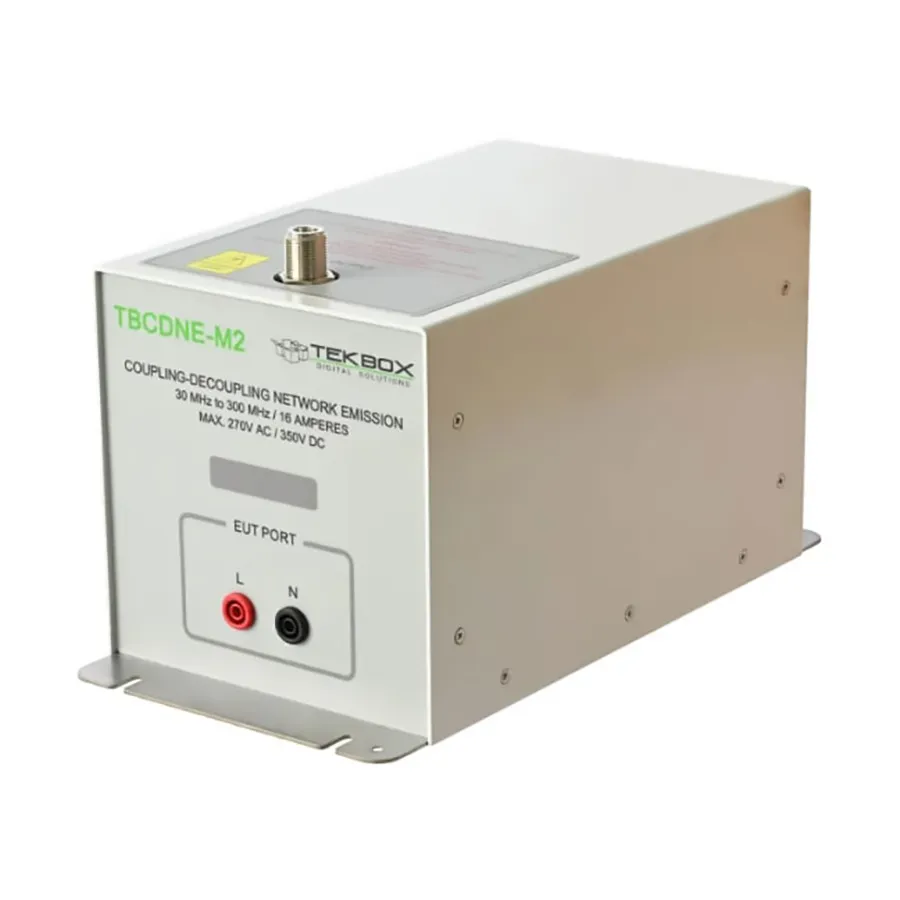

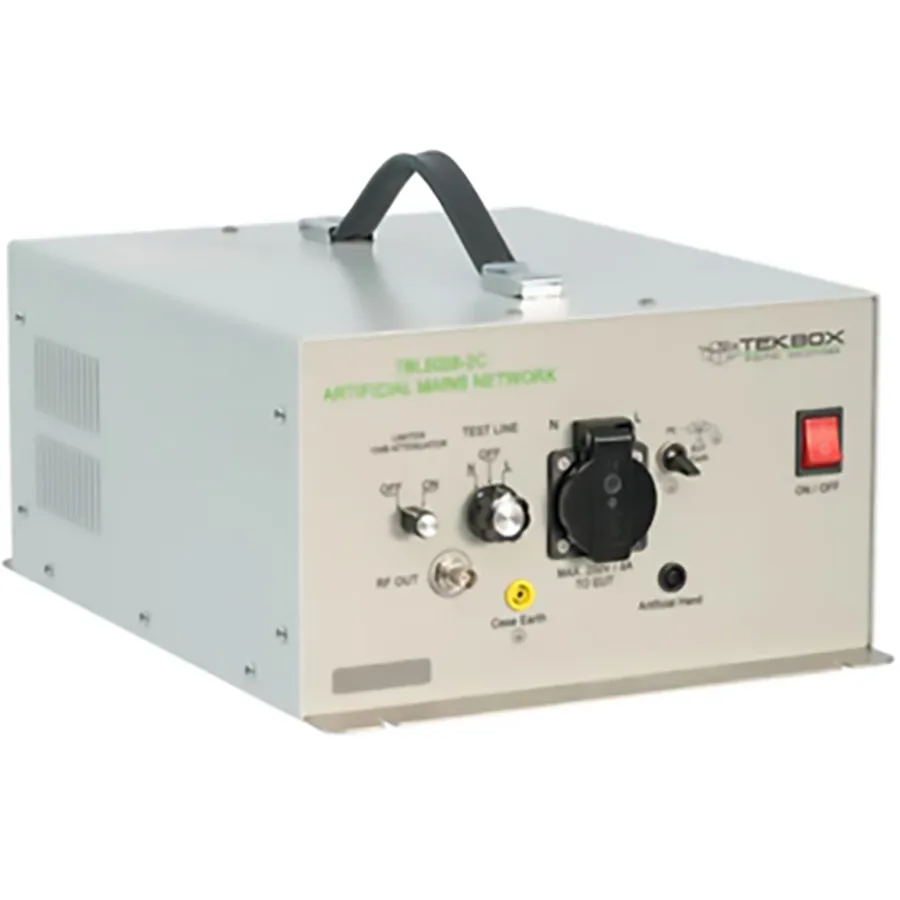

TBL5008-2C
