Modules et cartes DAQ

Les modules et cartes DAQ sont les composants enfichables de mesure et de commutation qui définissent les capacités spécifiques des systèmes modulaires d'acquisition de données et de commutation. Ces modules s'installent dans les bâtis DAQ et les plates-formes de commutation, fournissant des fonctions ciblées, notamment le multiplexage, la commutation par relais, la sortie analogique, les E/S numériques, les opérations de compteur/minuterie et les interfaces de capteurs spécialisées pour thermocouples, RTD et jauges de contrainte. En sélectionnant les combinaisons de modules appropriés, les ingénieurs peuvent assembler des solutions de mesure multi-canaux sur mesure pour une grande variété de tâches de test et de mesure dans un seul châssis, évitant le coût et la complexité de plusieurs instruments autonomes.

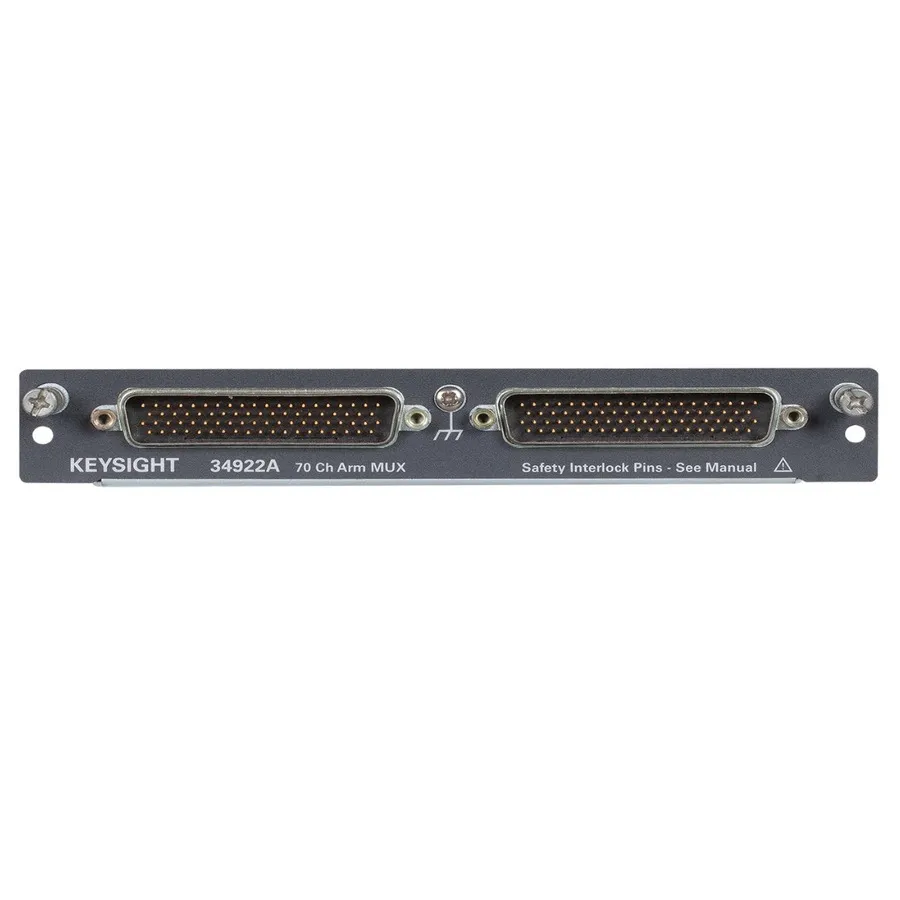

Les modules de la série 34900 de Keysight, conçus pour les plates-formes 34970A, 34972A et 34980A, représentent l'une des familles de modules DAQ les plus largement déployées dans l'industrie. La gamme couvre les multiplexeurs à armature et relais à lames 20 et 40 canaux, les modules d'actionneur et de commutateur polyvalent, les cartes multifonctionnelles d'E/S avec sortie analogique, compteur/minuterie et E/S numérique, ainsi que les modules d'entrée analogique haute densité 40 canaux. La sélection des modules est déterminée par le type de signal, le nombre de canaux, la vitesse de commutation requise, la tension d'isolation et les exigences de durée de vie des relais.

Applications typiques

Balayage haute tension multi-canal et température dans la caractérisation thermique et les tests de rodage
Routage de signaux basé sur relais dans les systèmes de test fonctionnel automatisé et de mesure paramétrique
E/S numérique et comptage d'impulsions pour l'intégration de contrôle de procédé et la surveillance d'événements
Sortie de stimulus analogique pour les configurations de test de stimulus-réponse en boucle fermée
Mesure de la résistance quatre fils sur plusieurs canaux de dispositif sous test (DUT) dans les tests de production

Marques populaires

Keysight offre l'écosystème de modules DAQ le plus complet, avec les cartes de la série 34900 couvrant les multiplexeurs, les actionneurs et les E/S multifonction pour les plates-formes 34970A et 34980A. National Instruments (NI) fournit une large gamme de modules PXI et CompactDAQ supportant l'entrée analogique haute vitesse, les E/S numériques et les fonctions de compteur. Keithley propose des cartes de commutation compatibles avec ses bâtis de balayeur de la série 700 pour les applications de mesure de bas niveau de précision.
