Les boîtes à décades — également connues sous le nom de boîtes de substitution décadiques — sont des instruments passifs de substitution de composants de précision qui permettent aux utilisateurs de composer des valeurs exactes de résistance, de capacitance ou d'inductance par étapes discrètes. Chaque cadran de décade ajuste un ordre de magnitude spécifique, permettant aux utilisateurs de définir rapidement et d'affiner les valeurs de composants sans soudure. Elles sont largement utilisées dans les laboratoires d'électronique, les installations d'étalonnage et les environnements de R&D où des composants de valeur précise et connue sont nécessaires pour les tests de circuits, les mesures en pont, l'étalonnage et les démonstrations pédagogiques.

Les boîtes de décades de résistance sont le type le plus courant, avec des valeurs de résistance totale sélectionnables de quelques ohms à des dizaines de mégaohms. Les modèles de haute précision des fabricants tels qu'IET Labs offrent des tolérances meilleures que 0,01 %, ce qui les rend adaptés comme normes de référence pour les circuits en pont et l'étalonnage des ohmmètres. Les décades de capacitance et d'inductance jouent des rôles similaires dans le développement de circuits analogiques et la conception de filtres RF.

Applications Typiques

• Étalonnage des ohmmètres, mesureurs LCR et ponts de résistance en substituant des valeurs de référence connues
• Développement et prototypage de circuits où les valeurs de composants doivent être variées de manière itérative
• Conception et test de filtres nécessitant des valeurs précises d'inductance ou de capacitance
• Travail de laboratoire pédagogique démontrant la loi d'Ohm, les circuits RC et l'équilibrage du pont de Wheatstone
• Simulation d'impédances de capteurs lors du développement de circuits de conditionnement du signal

Marques Populaires

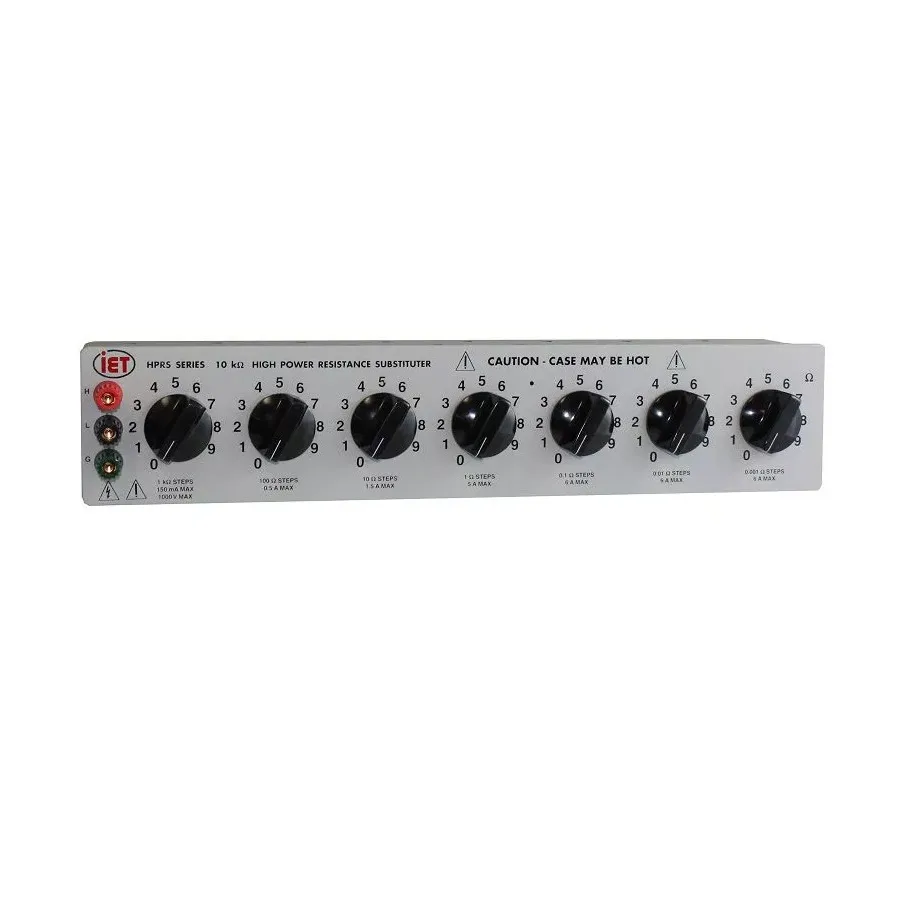

IET Labs (successeur de General Radio) est le fabricant dominant dans cette catégorie, offrant la série 1433 de résistances décadiques connues pour leur faible impédance résiduelle et leurs tolérances strictes. Yokogawa produit les boîtes de décades de résistance de haute stabilité des séries 278610 et 2793 largement utilisées dans les laboratoires d'étalonnage. Prime Technology propose la série 8053X pour les applications de laboratoire général.
