Coupleurs directionnels

Les coupleurs directionnels sont des composants RF et hyperfréquences passifs à quatre ports qui échantillonnent une portion d'un signal se propageant dans une direction spécifique le long d'une ligne de transmission. Ils permettent aux ingénieurs de surveiller simultanément la puissance incidente et réfléchie sans interrompre le chemin du signal principal. Avec des valeurs de couplage typiques de 6 dB à 30 dB, les coupleurs directionnels permettent la mesure de puissance, la surveillance de signal et la détection de puissance réfléchie sur des fréquences allant de quelques MHz à plusieurs dizaines de GHz. Les ponts directionnels RF étendent cette capacité aux applications de mesure d'impédance large bande.

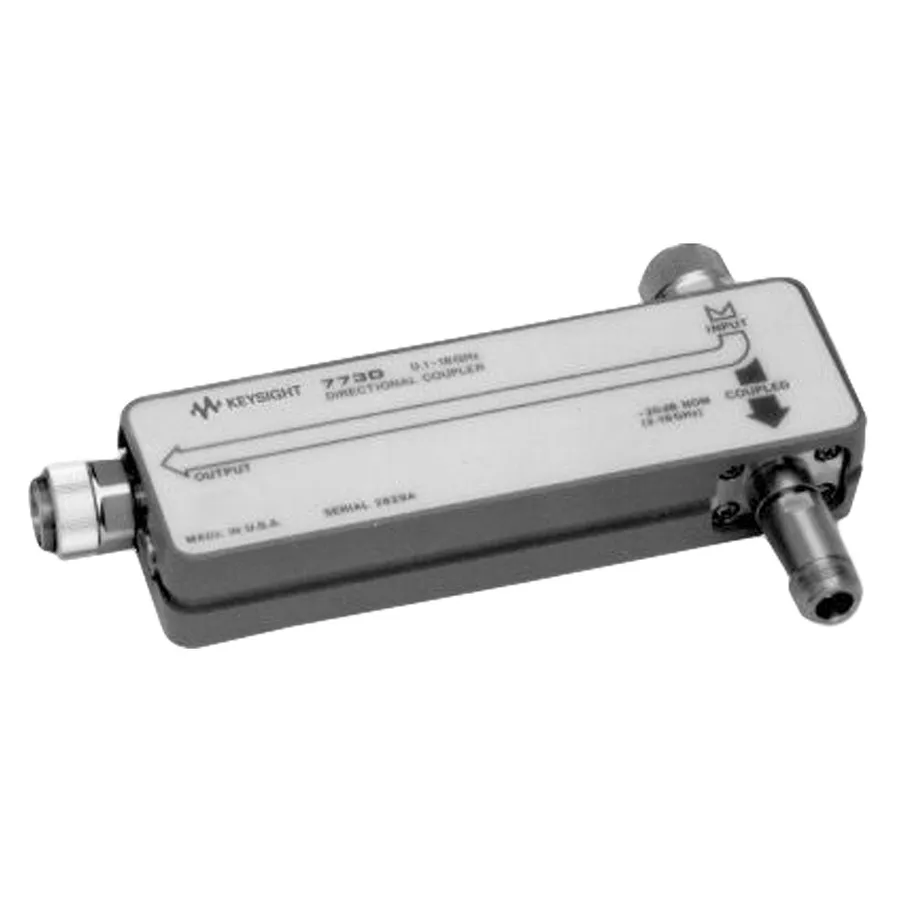

Les coupleurs directionnels coaxiaux sont des outils essentiels dans les extrémités avant des analyseurs de réseau vectoriel (VNA), les tests de transmetteurs, les systèmes d'alimentation d'antenne et les réseaux de distribution de signaux. Ils sont largement appliqués aux tests de stations de base en télécommunications, aux systèmes radar aérospatial et de défense, à la caractérisation des amplificateurs de puissance et à la vérification RF en production. Des modèles tels que le coupleur coaxial Keysight 87300B et la section de ligne Bird 4801-100 représentent les composants passifs de précision utilisés dans les environnements de test RF professionnels dans un large éventail d'industries.

Applications typiques

Surveillance de la puissance incidente et réfléchie dans les configurations de test de transmetteurs et d'amplificateurs
Échantillonnage de signaux pour l'analyse spectrale sans interrompre le chemin de transmission principal
Mesure de la perte de retour et du ROS dans les tests d'antenne et de ligne de transmission
Séparation de signaux en extrémité avant de VNA pour les mesures de paramètres S précises
Réglage de puissance et boucles de contrôle de gain automatique dans les générateurs de signaux RF

Marques populaires

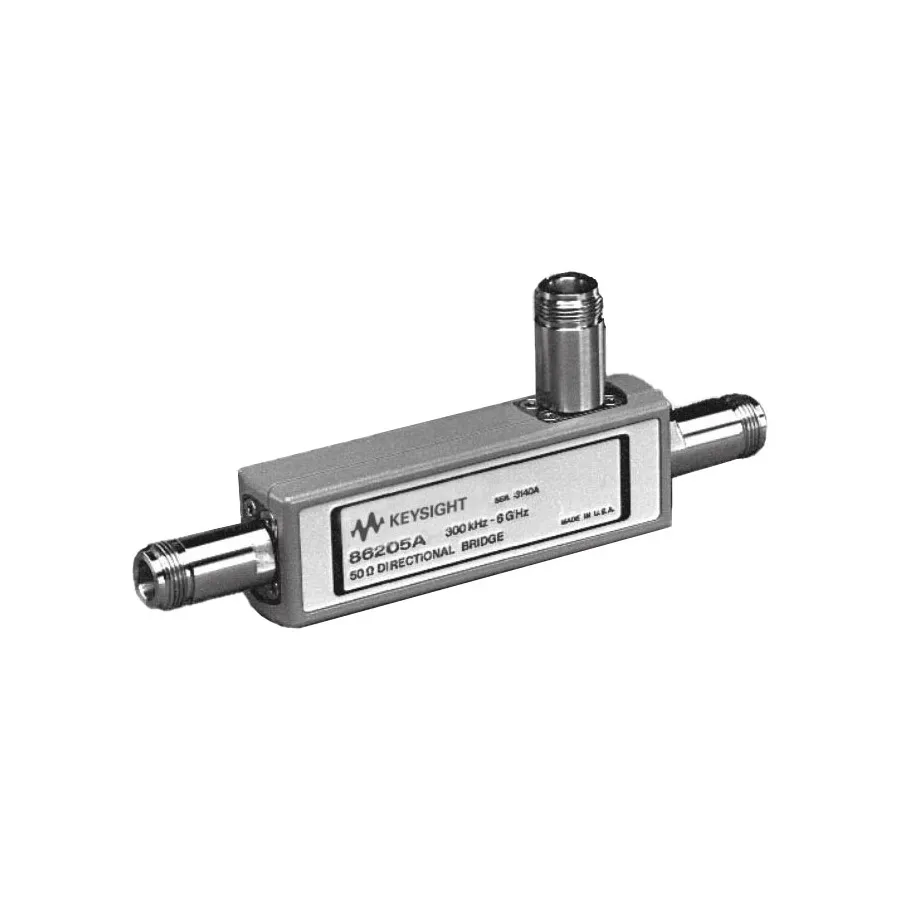

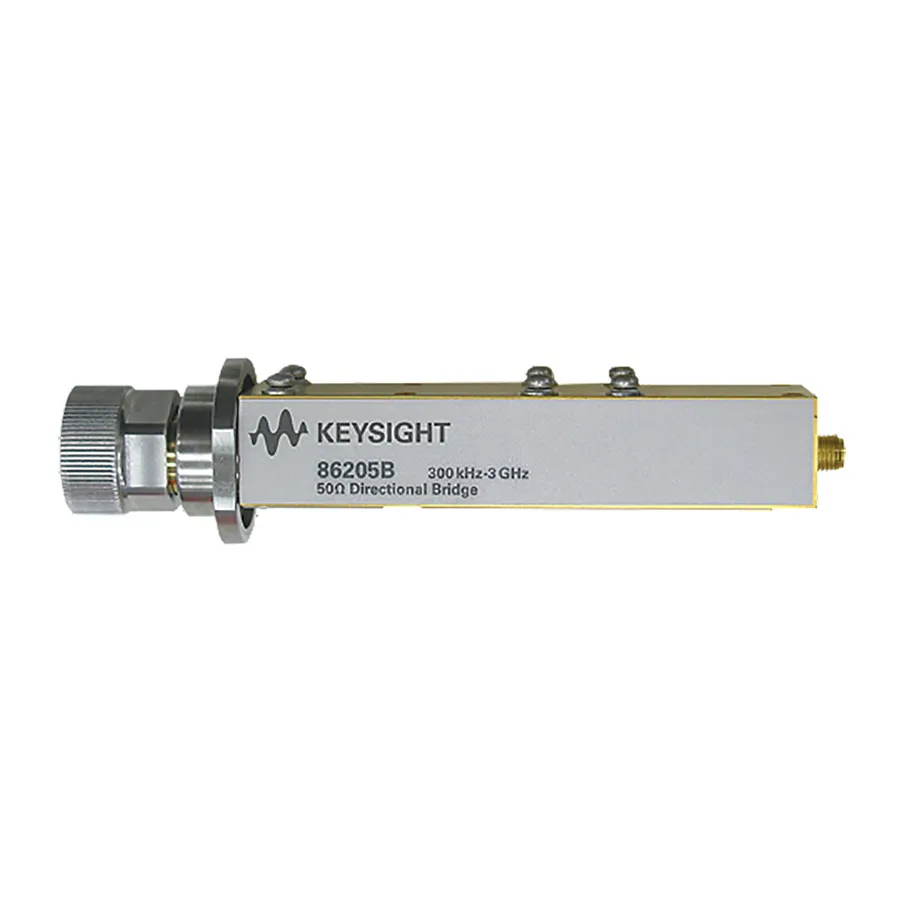

Keysight Technologies propose une gamme de coupleurs directionnels coaxiaux et de ponts directionnels RF, notamment la série 86205A/B et le 87300B, couvrant les fréquences de CC aux bandes hyperfréquences avec une directivité élevée et une insertion faible. Bird Technologies se spécialise dans les coupleurs directionnels haute puissance tels que la série 4801-100, largement utilisés dans le test de transmetteurs et la vérification de diffusion. Les deux sociétés proposent des composants adaptés aux tests RF de laboratoire et en ligne de production.
