Les charges électroniques sont des instruments actifs qui absorbent et dissipent la puissance électrique d'un dispositif sous test (DUT), simulant les conditions de charge réelles de manière précisément contrôlée et reproductible. Contrairement aux charges résistives passives, elles permettent une reconfiguration instantanée contrôlée par logiciel sur quatre modes de fonctionnement fondamentaux : courant constant (CC), tension constante (CV), résistance constante (CR) et puissance constante (CP). Cette flexibilité les rend essentielles pour caractériser les alimentations DC, les packs de batterie, les convertisseurs DC-DC, les piles à combustible et les panneaux photovoltaïques sans nécessiter de charges de terrain physiques ou de bancs de résistances dédiés qui doivent être reconfigurés manuellement.
Les charges électroniques programmables modernes supportent l'impulsion de charge dynamique à des fréquences jusqu'à plusieurs kHz pour tester la réponse transitoire de l'alimentation et le dimensionnement du condensateur de sortie. Les fonctions de balayage automatisé génèrent des courbes V-I et de puissance complètes dans une seule séquence de test. La série Keithley 2380 et les charges programmables AMETEK couvrent les exigences DC de watts à kilowatts, tandis que le 3091LD d'AMETEK California Instruments étend la capacité au test de charge électronique AC. Les fonctions intégrées de mesure de tension, de courant et de puissance simplifient l'intégration dans les systèmes de test automatisés via GPIB, USB et LAN, éliminant le besoin de DMM séparés dans de nombreux flux de travail.
Applications Typiques
- Caractérisation d'alimentation DC : régulation de charge, régulation de ligne, mesure d'ondulation et de bruit
- Test de décharge de pack de batterie, vérification de capacité et mesure de résistance interne
- Mappage d'efficacité de convertisseur DC-DC et de régulateur de tension sur balayage de charge et de tension d'entrée
- Caractérisation de courbe I-V de panneau solaire et de pile à combustible pour la détermination du point de puissance maximum
- Test de charge transitoire pour l'analyse de stabilité d'alimentation et la validation du temps de maintien
- Déverminage et test fonctionnel de production d'assemblages d'électronique de puissance sur la chaîne de fabrication
Marques Populaires

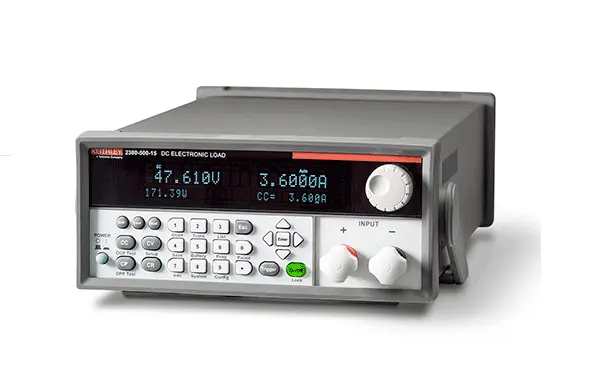

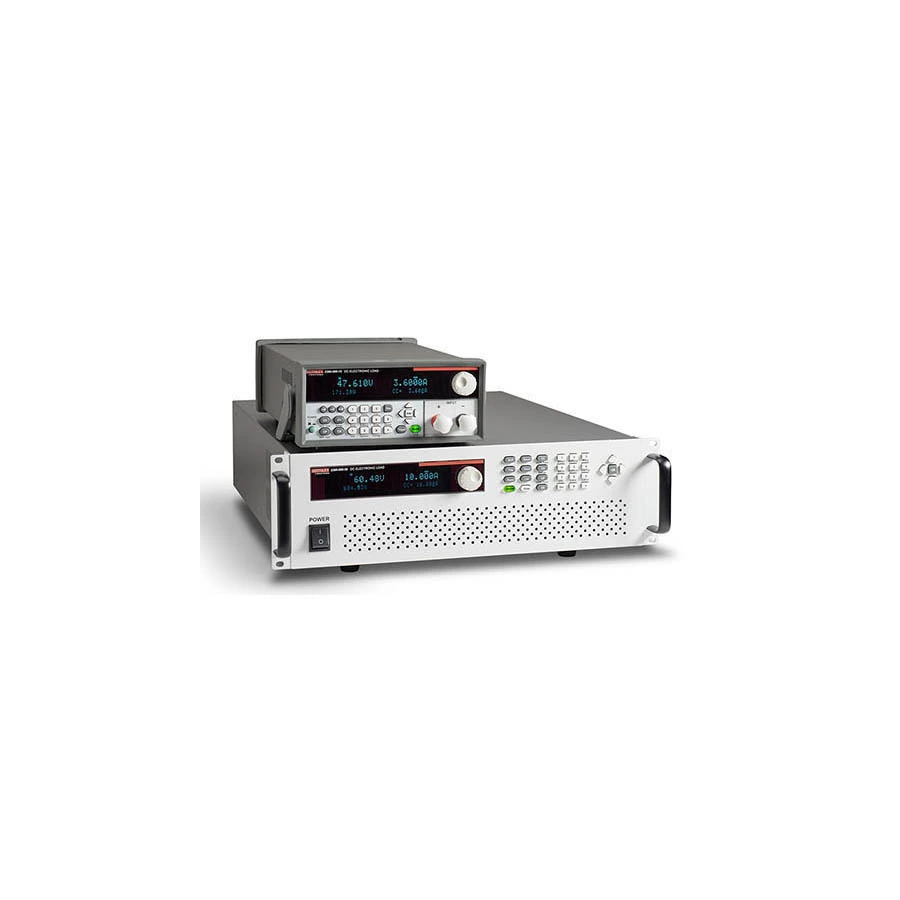

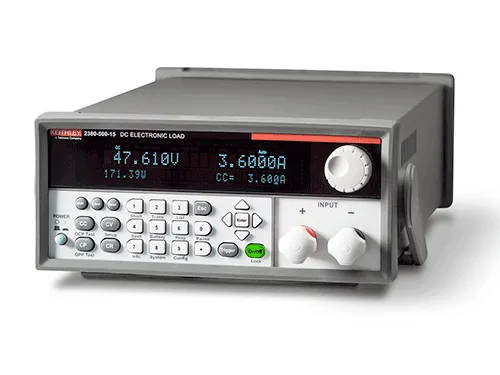

Keithley (Tektronix) offre la série 2380 largement utilisée de charges électroniques DC programmables pour la R&D et le test automatisé. AMETEK Programmable Power fournit des charges AC et DC haute puissance par ses divisions California Instruments et Sorensen. Chroma ATE fournit des charges électroniques modulaires et autonomes ciblant les environnements ATE de production. Kikusui, ITECH et BK Precision offrent des options rentables adaptées aux applications de banc à usage général et éducatif.
