Générateurs de fonctions et de formes d'onde arbitraires

Les générateurs de fonctions produisent des formes d'onde périodiques standard — sinusoïdale, carrée, triangulaire, rampe et impulsion — à des fréquences et amplitudes définies par l'utilisateur, tandis que les générateurs de formes d'onde arbitraires (AWG) étendent cette capacité à la sortie de pratiquement n'importe quelle forme d'onde définie numériquement stockée en mémoire. Ensemble, ces instruments servent de sources de signal polyvalentes pour le développement de circuits, la simulation de capteurs, la caractérisation de composants et les tests de production dans toute l'industrie électronique.

Les instruments modernes de fonction/AWG combinent les deux capacités en un seul appareil, offrant la synthèse numérique directe (DDS) pour le contrôle précis de la fréquence, les modes de modulation (AM, FM, PM, FSK), les fonctions de balayage et des taux d'échantillonnage élevés pour reproduire des profils de signaux complexes du monde réel. Ce sont des outils essentiels en R&D électronique, en éducation et dans les systèmes de test automatisés où des signaux d'excitation reproductibles et programmables sont nécessaires.

Applications typiques

Développement de circuits : stimulation des amplificateurs, filtres et conceptions d'ADC avec des formes d'onde contrôlées lors du débogage en laboratoire
Simulation de capteurs et de transducteurs : génération de signaux de sortie étalonnés provenant d'accéléromètres, d'amplificateurs de charge et de conditionneurs de signal
Test de production : fourniture de formes d'onde de stimulation dans les équipements de test automatisés pour la fabrication d'électronique
Surveillance de signaux de diffusion : vérification de l'intégrité des signaux vidéo et de diffusion avec des moniteurs de formes d'onde dédiés
Éducation et formation : enseignement de la théorie des signaux et du comportement des circuits avec des sources de formes d'onde programmables dans les laboratoires académiques

Marques populaires

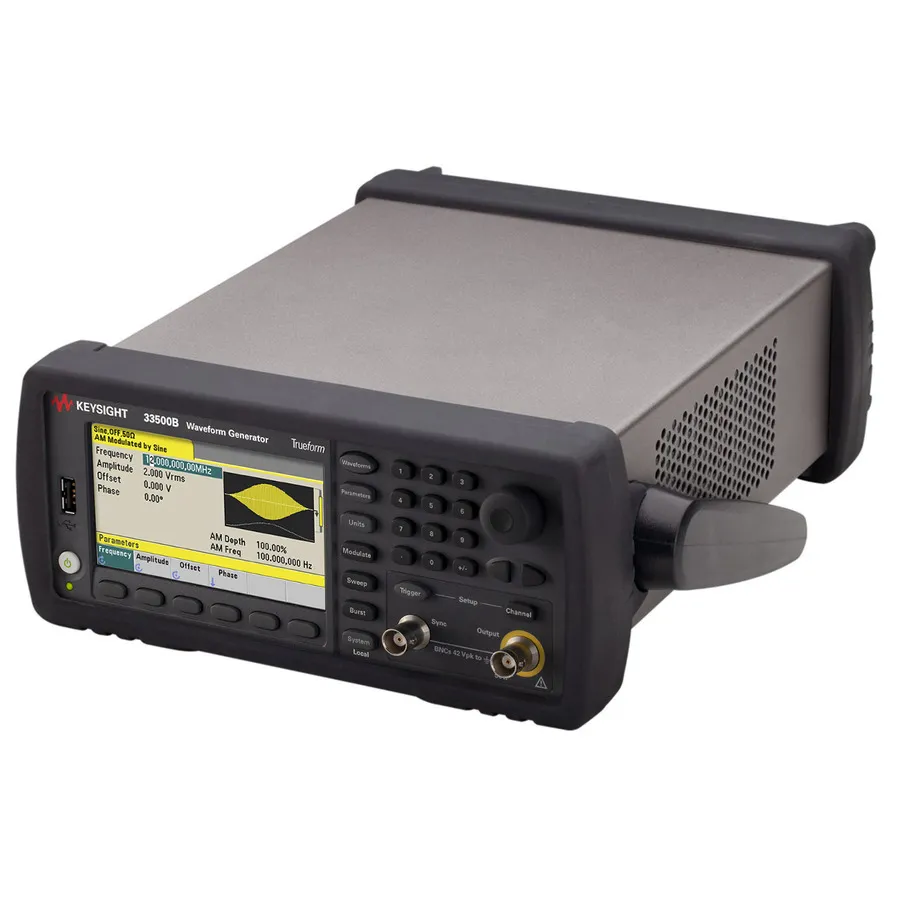

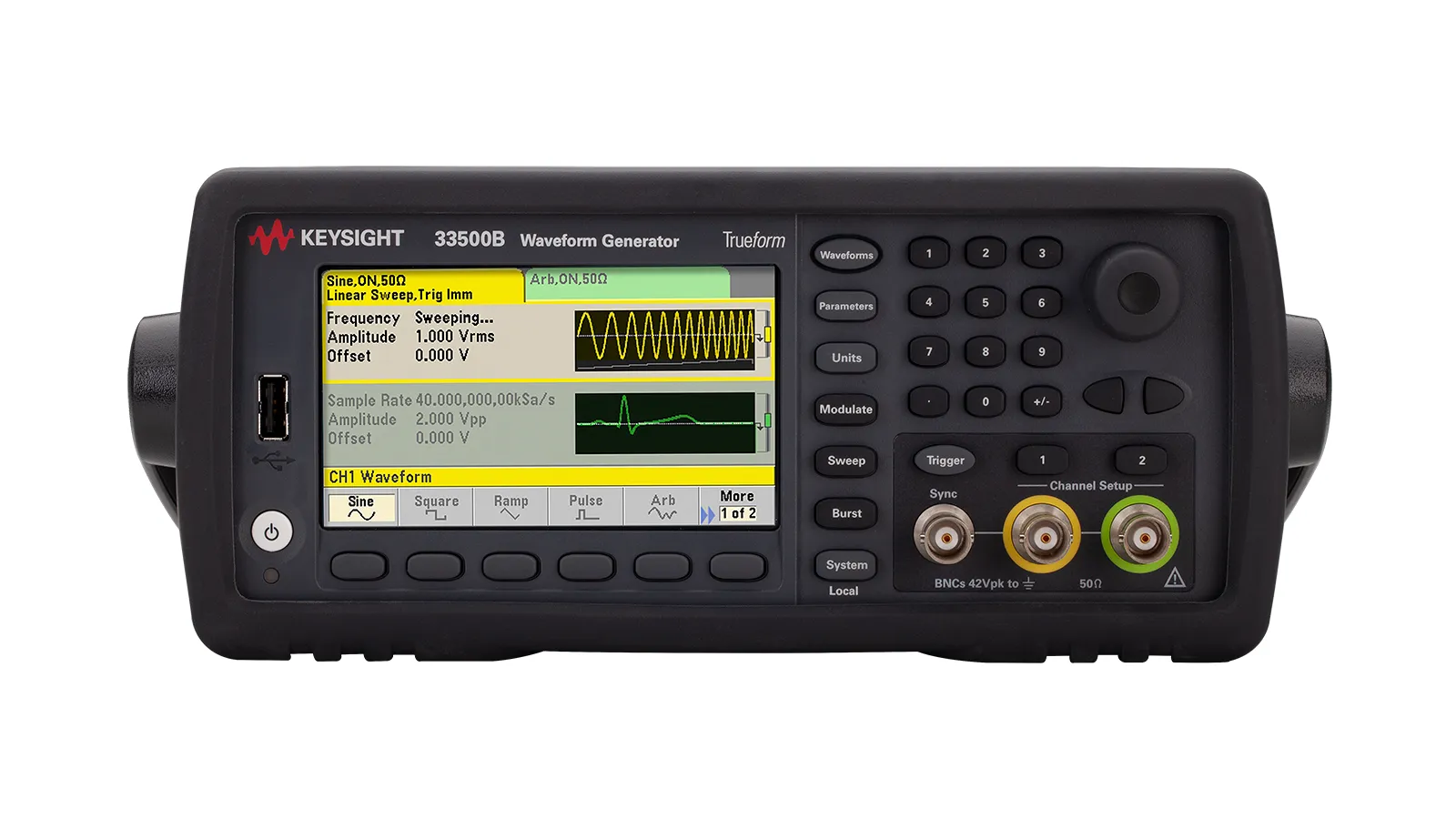

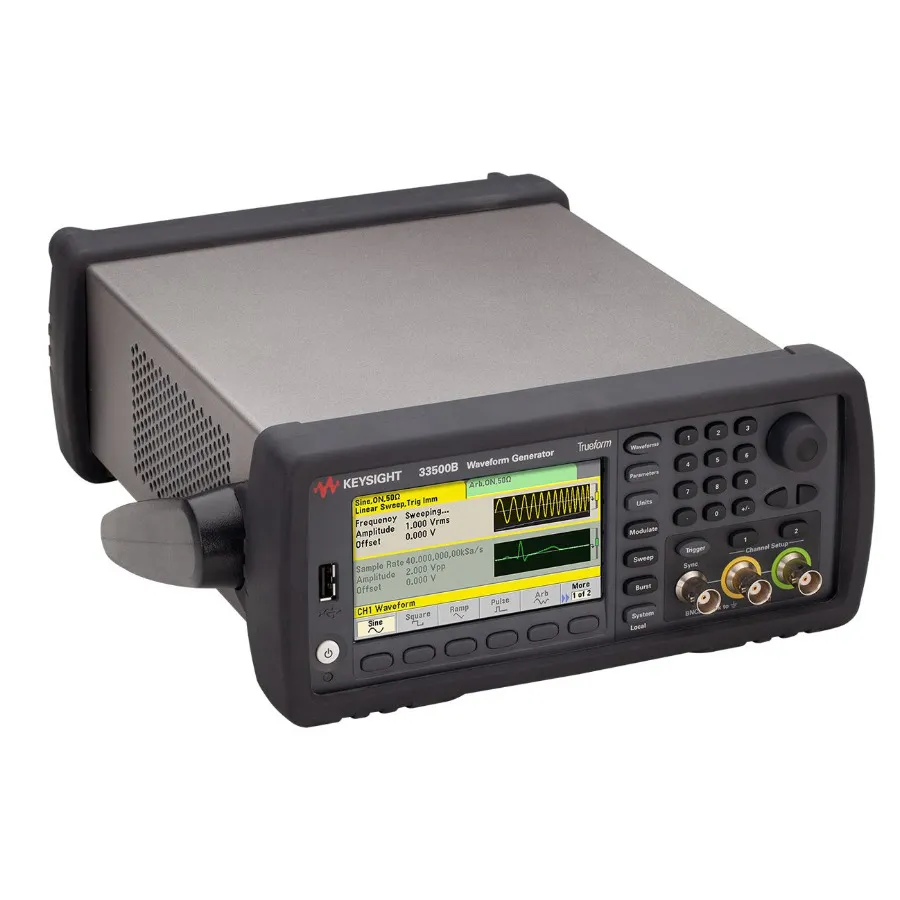

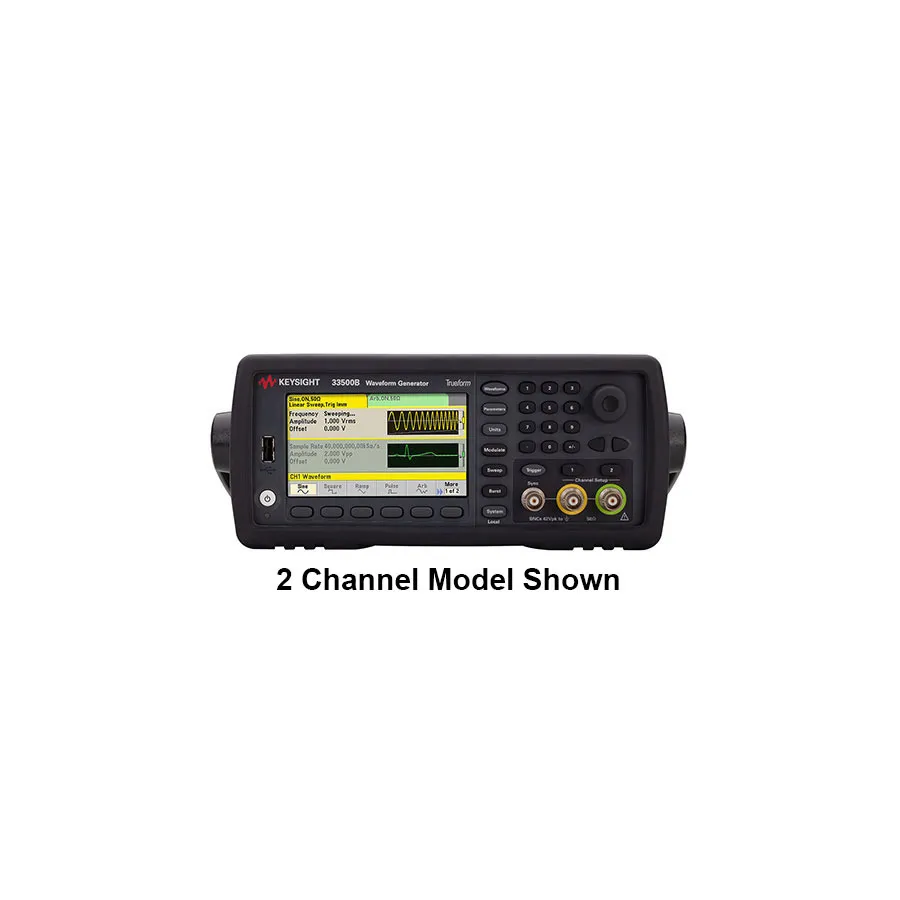

Tektronix propose des moniteurs de formes d'onde dédiés pour les applications de diffusion aux côtés des générateurs de fonctions d'utilisation générale. Fluke produit des générateurs de formes d'onde fiables ciblant les applications d'étalonnage et de mesure industrielle. Endevco (maintenant Meggitt) se spécialise dans les accessoires de conditionnement de signal incluant les amplificateurs de charge et les amplificateurs de choc utilisés avec les capteurs piézoélectriques. RIGOL et Keysight offrent des générateurs de formes d'onde arbitraires complets sur une large gamme de fréquence et de budget.
