Compteurs LCR

Les compteurs LCR sont des instruments de test de précision conçus pour mesurer les trois propriétés électriques passives fondamentales : inductance (L), capacité (C) et résistance (R). En appliquant un signal de test en courant alternatif à une fréquence définie et en analysant la réponse de l'appareil, ces instruments déterminent l'impédance et les paramètres dérivés incluant ESR (résistance en série équivalente), facteur Q, D (facteur de dissipation) et angle de phase. Les compteurs LCR sont essentiels pour caractériser les composants passifs — résistances, condensateurs, inducteurs, transformateurs et noyaux de ferrite — dans les conditions de fonctionnement réalistes.

Les instruments varient des unités portables pour l'utilisation atelier aux modèles de paillasse de haute précision couvrant le sub-hertz à plusieurs mégahertz. Les modèles avancés incluent des sources de polarisation CC intégrées pour tester les composants dans les conditions nominales, une compensation de fixture pour éliminer les erreurs d'impédance de piste et des sorties de sélection pour le tri automatisé. Les fixtures de test de composants et les accessoires de sondage CMS étendent leur utilité aux tests de ligne de production automatisée.

Applications typiques

Inspection des composants entrants et vérification des marchandises à la réception dans la fabrication d'électronique
Caractérisation des composants passifs CMS et sélection sur les lignes de production automatisées
Caractérisation des transformateurs et inducteurs dans la R&D de l'électronique de puissance
Conception des filtres et vérification des circuits de résonance en génie des télécommunications
Analyse des défaillances et contrôle de qualité des condensateurs, ferrites et noyaux magnétiques
Évaluation des éléments piézoélectriques et des appareils MEMS pour les secteurs médical et automobile

Marques populaires

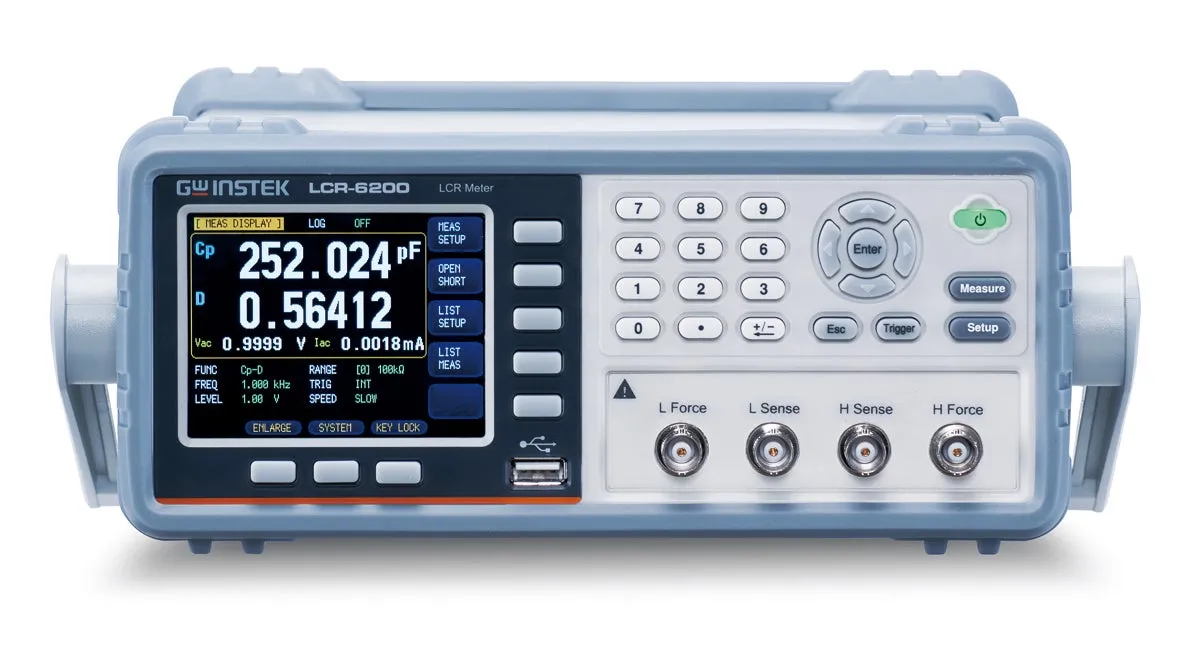

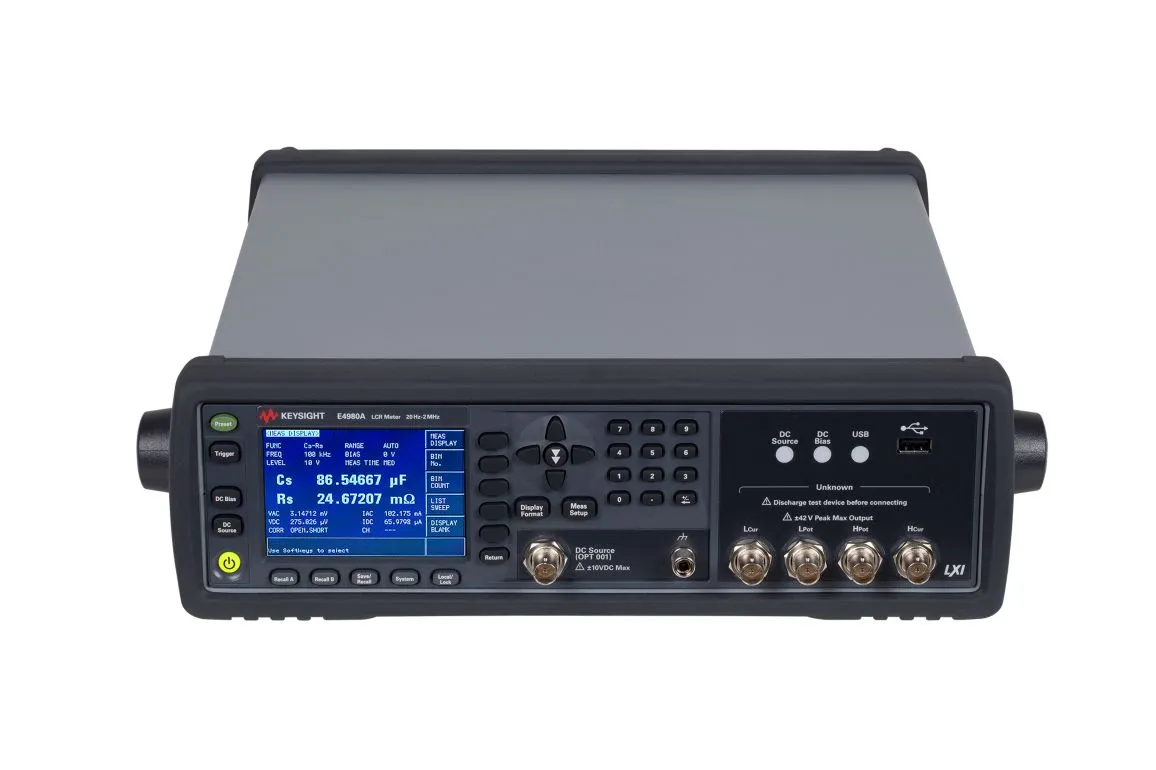

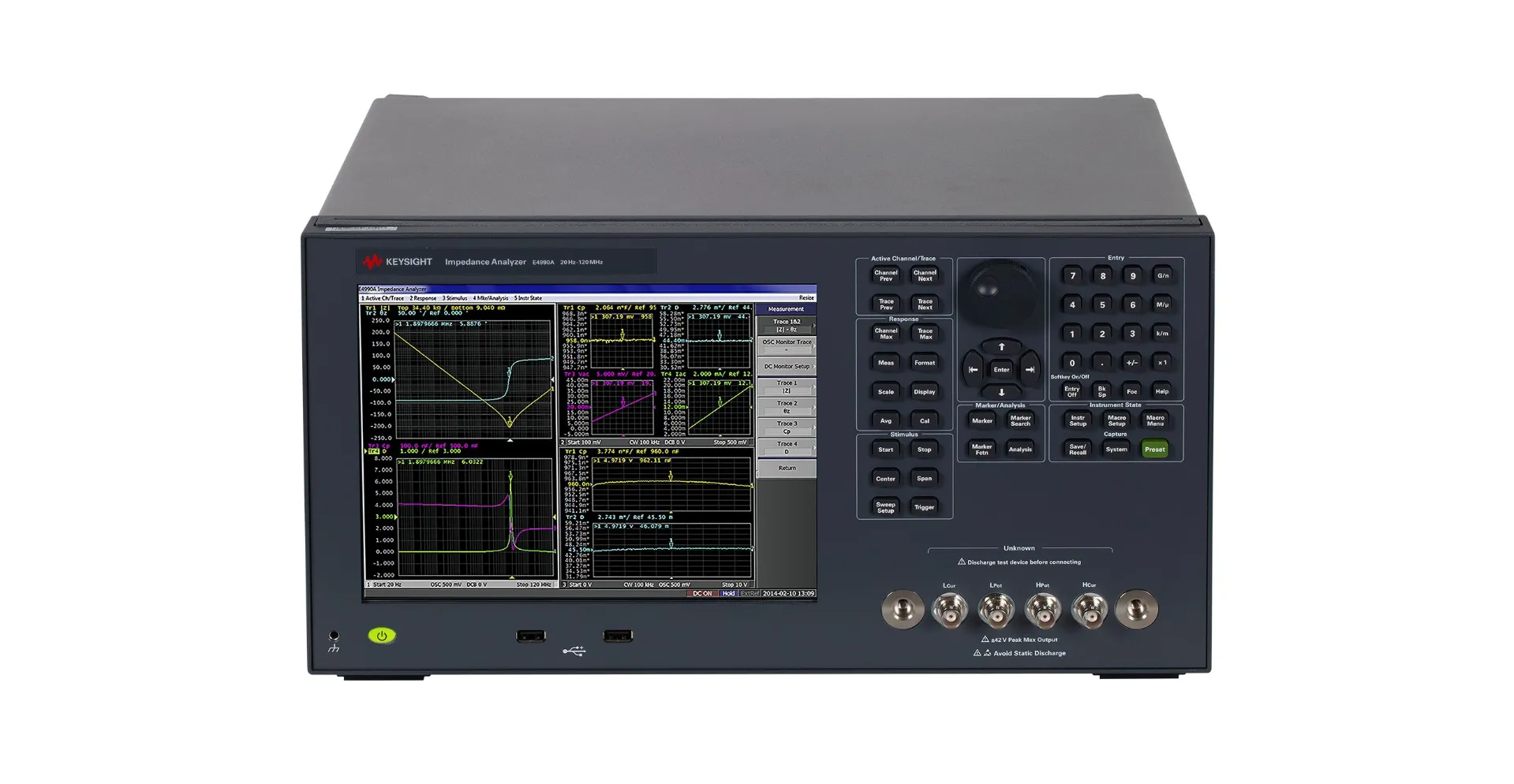

Keysight Technologies offre un portefeuille complet allant des compteurs LCR de paillasse aux analyseurs d'impédance de haute précision, avec une large gamme de fixtures de test dédiées pour les composants CMS et traversants. Hioki fabrique des instruments rapides et précis largement utilisés dans toute la fabrication d'électronique asiatique. Wayne Kerr se spécialise dans la caractérisation de composants à haute fréquence et haute tension.
