Sondes Logiques et Câbles

Les sondes logiques et les câbles sont des accessoires d'oscilloscope qui connectent les signaux numériques aux entrées d'oscilloscope mixte (MSO), permettant l'acquisition simultanée de canaux analogiques et numériques sur une même base de temps. Contrairement aux sondes analogiques, les sondes logiques capturent les signaux à des seuils logiques définis et les restituent sous forme d'ondes numériques corrélées dans le temps, affichées aux côtés des canaux analogiques. Cela permet aux ingénieurs de corréler le comportement analogique physique — tel que le bruit de la rail d'alimentation ou la gigue d'horloge — avec l'activité du bus numérique, ce qui rend les sondes logiques indispensables pour le développement de systèmes embarqués et le débogage des circuits numériques.

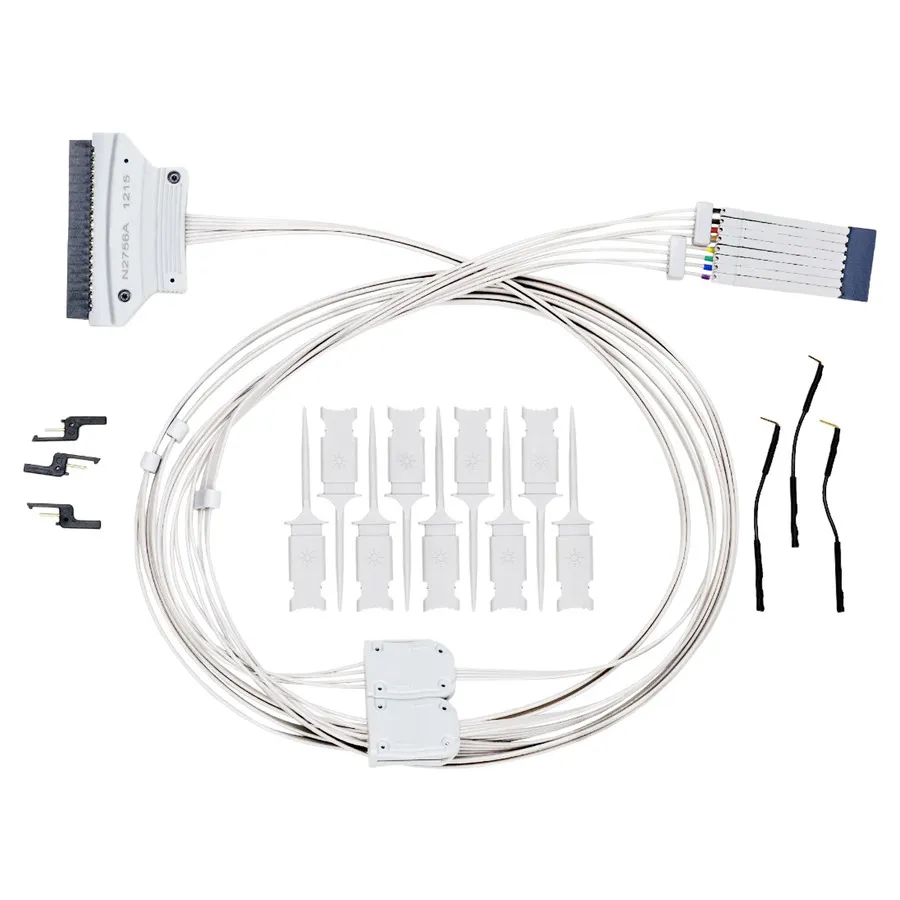

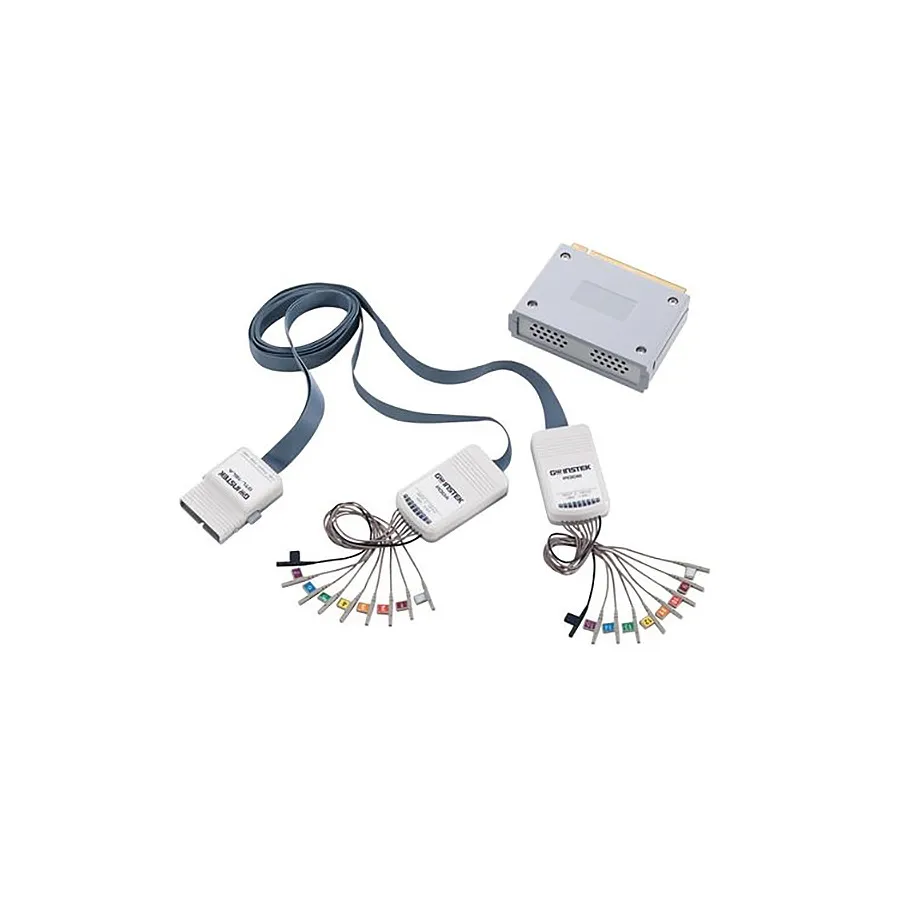

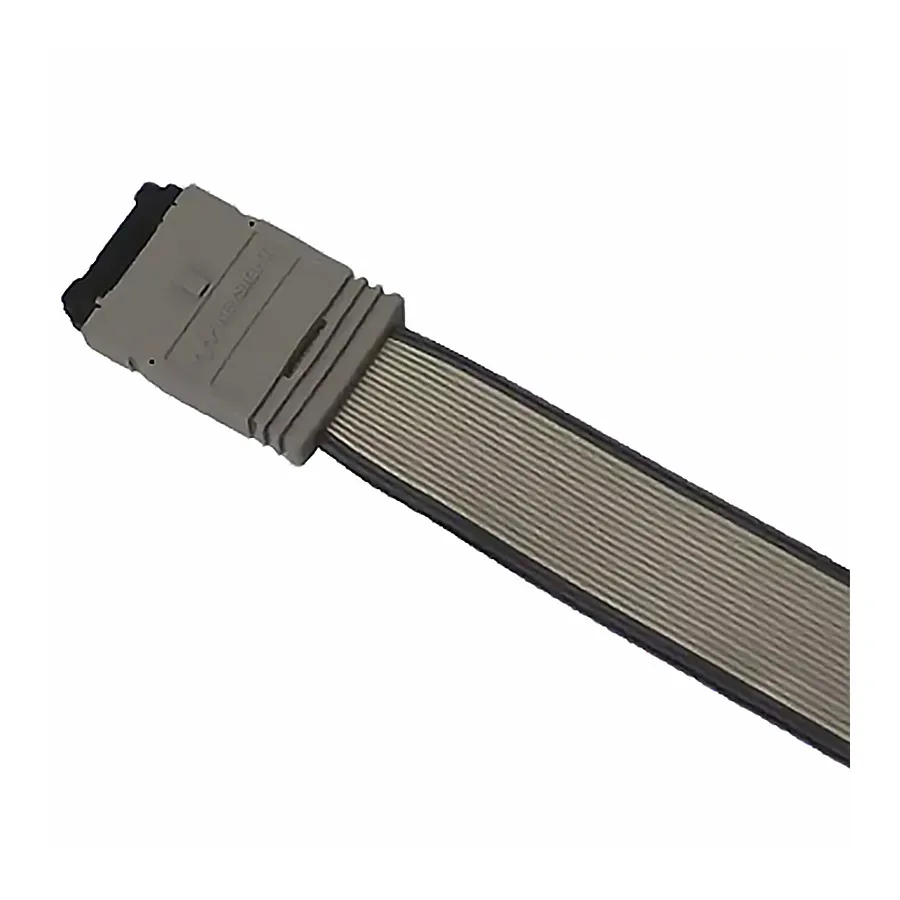

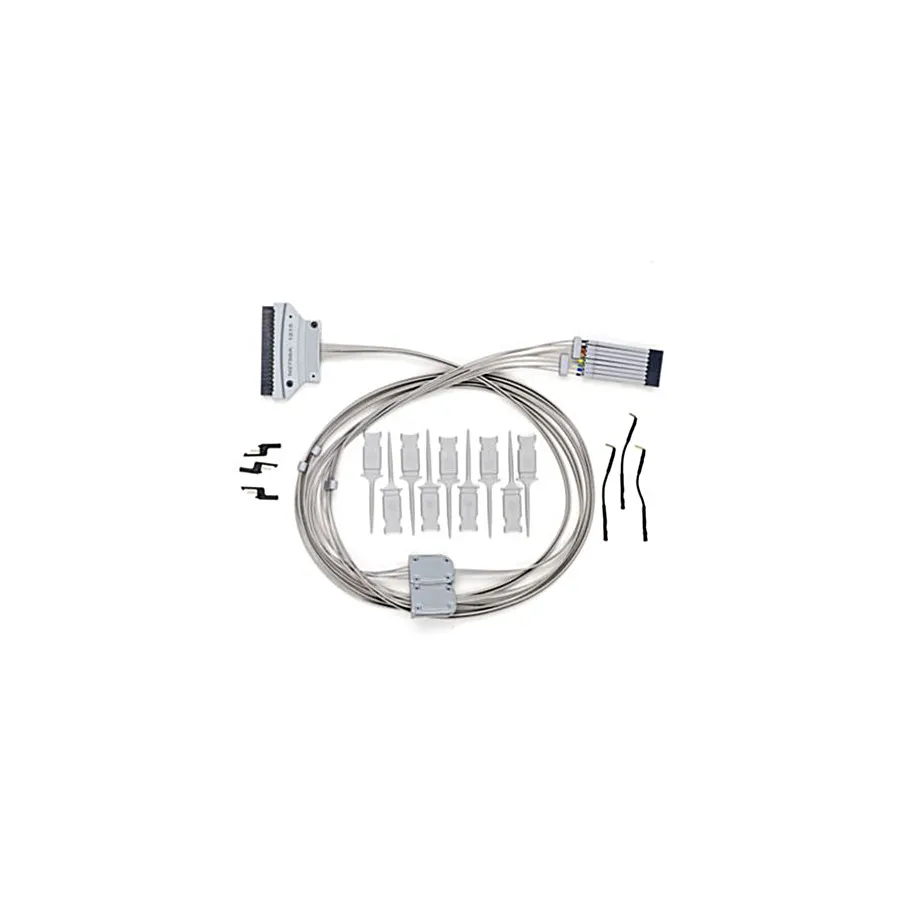

Les accessoires de sonde logique comprennent généralement des câbles à fils volants multi-canaux, des connecteurs Mictor et des têtes de sonde d'analyseur logique qui se fixent aux broches de circuits intégrés, aux points de test ou aux en-têtes de carte. Les kits de mise à niveau MSO de Keysight, tels que le DSOX2MSO et le DSOXPERFMSO, transforment les oscilloscopes InfiniiVision compatibles en instruments mixtes complets avec jusqu'à 16 canaux numériques. Le module GW Instek DS2-16LA ajoute une capacité équivalente à leurs oscilloscopes de la série DS2000 à un prix accessible.

Applications Typiques

Débogage du micrologiciel embarqué — corrélation des états du bus numérique avec le comportement de la rail d'alimentation analogique et les signaux d'horloge pendant l'exécution du logiciel
Décodage du protocole série — capture et décodage des transactions de bus numérique SPI, I2C, UART, CAN, LIN et autres pour l'analyse de protocole
Développement FPGA et CPLD — sondage des signaux logiques internes et vérification des transitions de machines d'état dans les conceptions numériques complexes
Mise au point de PCB et validation matérielle — surveillance simultanée de plusieurs lignes de contrôle et données numériques lors de la mise au point d'un nouveau matériel
Analyse de timing — mesure des temps d'établissement et de maintien, des délais de propagation et de la détection de glitches sur les interfaces de logique numérique

Marques Populaires

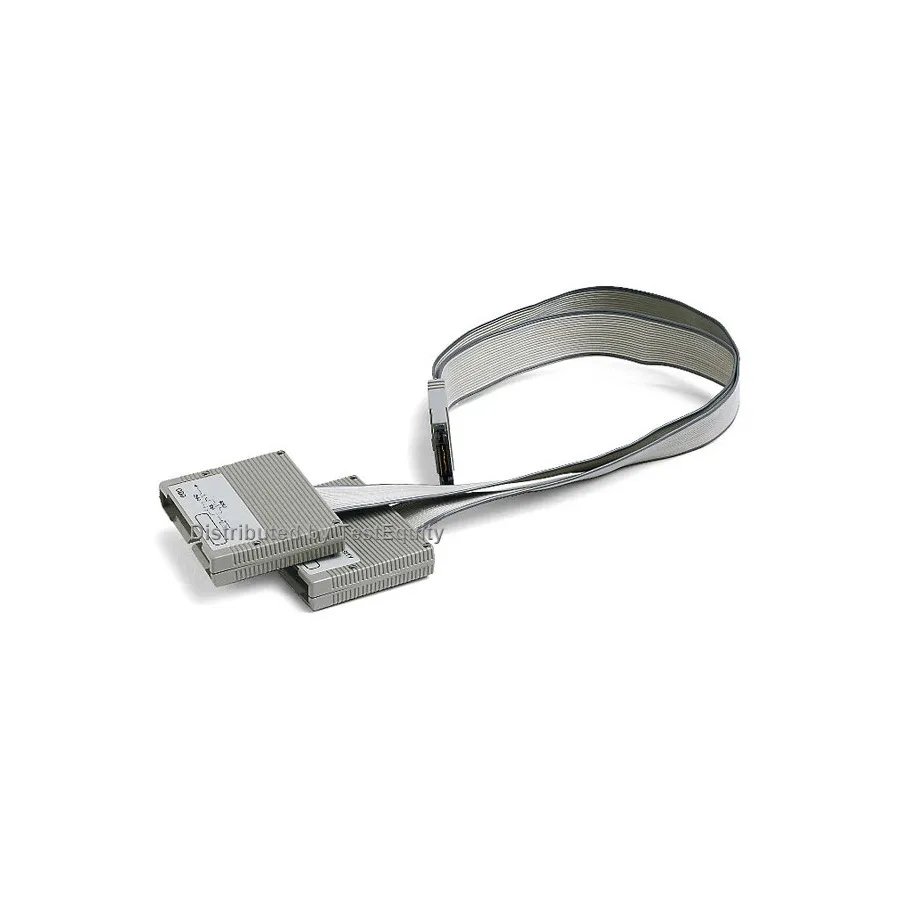

Keysight propose des kits de mise à niveau MSO et des accessoires de sonde logique pour sa série InfiniiVision, y compris des têtes de sonde Mictor pour connecteurs haute densité et des ensembles de fils volants pour le sondage numérique à usage général. GW Instek fournit le module d'analyseur logique 16 canaux DS2-16LA pour ses oscilloscopes de paillasse, permettant une mesure mixte rentable sans instrument d'analyseur logique séparé.
