Réflectomètres optiques dans le domaine temporel

Les réflectomètres optiques dans le domaine temporel (OTDR) sont des instruments qui caractérisent la longueur entière d'une liaison de fibre optique à partir d'une seule extrémité, sans nécessiter d'accès à l'extrémité distante. Un OTDR injecte une série d'impulsions lumineuses courtes dans la fibre et analyse la lumière rétrodiffusée et réfléchie retournée dans le temps. La trace résultante — un graphique de la puissance optique en fonction de la distance — révèle l'emplacement et l'amplitude des événements le long de la fibre y compris les épissures, les connecteurs, les coudes et les ruptures. Les OTDR sont des outils essentiels pour à la fois la vérification de l'installation et le dépannage des défauts dans les réseaux de fibres optiques de tous types.

Les OTDR modernes combinent la réflectométrie traditionnelle avec des puissancemètres optiques intégrés, des localisateurs de défauts visuels et des caméras d'inspection de fibre dans une seule plateforme portative sur le terrain. Les modèles avancés supportent à la fois les fibres multimode et monomode, et les plates-formes connectées au cloud permettent la génération de rapports automatiques et les diagnostics à distance — rationalisant les flux de travail de mise en service pour les déploiements de fibre optique à grande échelle.

Applications typiques

Certifier et documenter le câblage en fibre optique installé dans les projets de câblage structuré et de réseau extérieur
Localiser les ruptures, les coudes et les épissures à perte élevée dans les réseaux de fibres optiques d'accès et de dorsale des télécommunications
Caractériser les portées de fibre pour le déploiement de réseau de transport DWDM et longue distance
Vérifier la qualité de l'épissure lors de la jonction et la restauration des câbles de fibre optique
Mise en service et test d'acceptation de la fibre optique dans les centres de données et les réseaux campus
Isolation des défauts dans les installations de fibre optique utilitaire, pétrolière/gazière et industrielle

Marques populaires

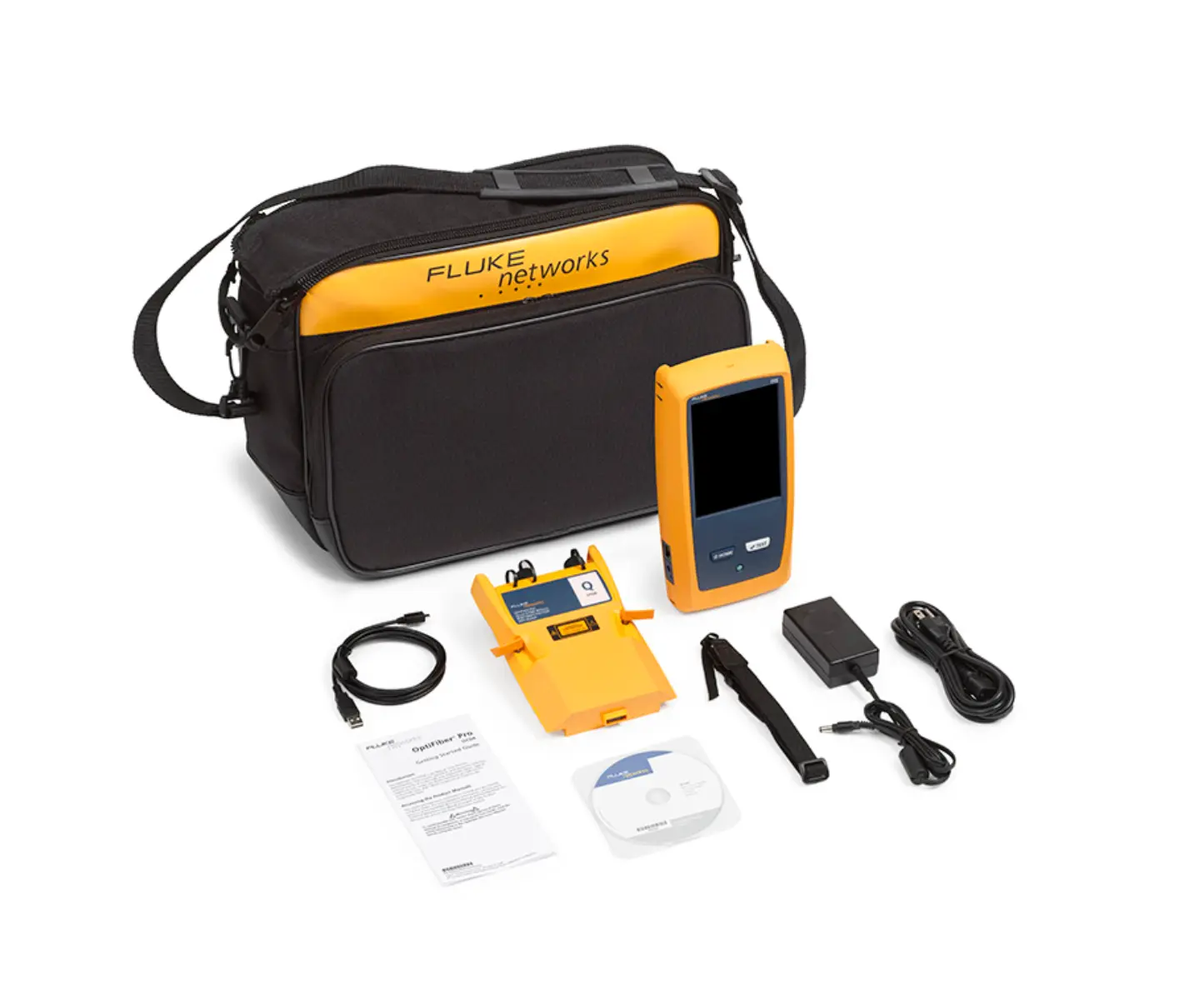

Fluke Networks propose la plateforme OTDR OptiFiber Pro, un instrument de terrain leader pour le câblage structuré et les tests de fibre optique en réseau extérieur. La série OFP2 supporte les fibres multimode et monomode avec la capacité d'inspection intégrée et l'intégration transparente dans l'écosystème de certification Versiv pour la documentation et le rapport complets de la fibre optique.
