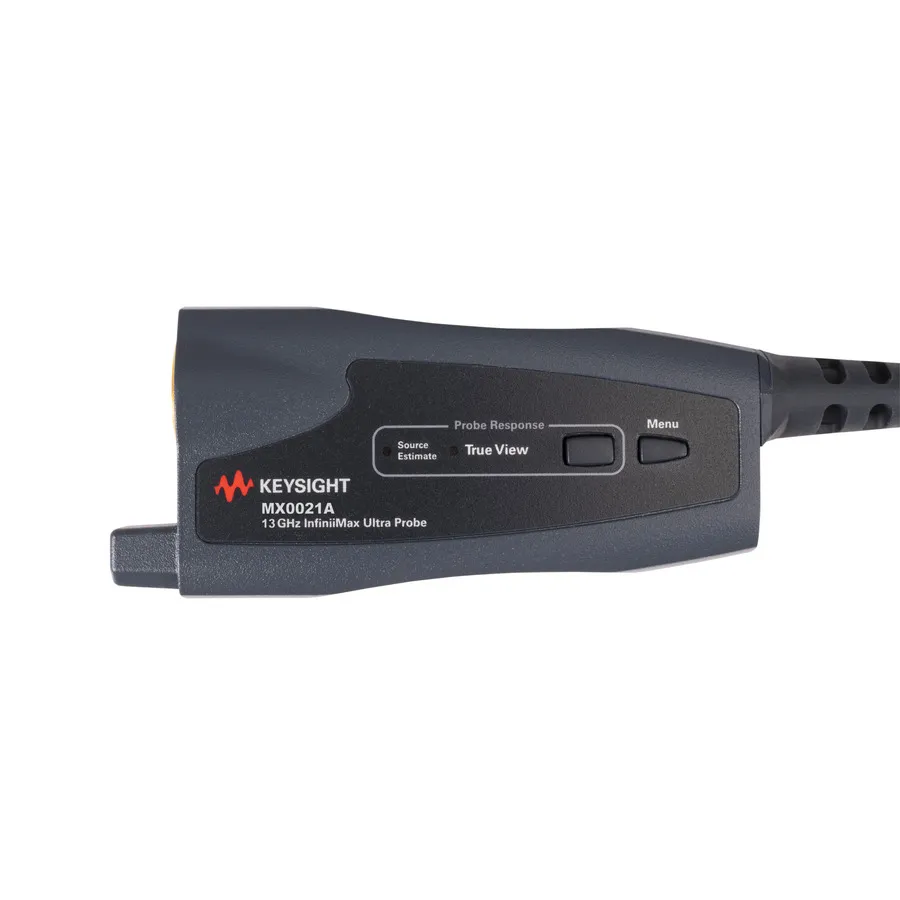

Amplificateur de sonde Keysight MX0021A 13GHz InfiniiMax Ultra

Vue d'ensemble

Le Keysight MX0021A est un amplificateur de sonde 13 GHz de la série InfiniiMax Ultra, conçu pour les essais et mesures de circuits haute vitesse. Avec une architecture d'entrée RC haute impédance, il offre une dégradation minimale du signal, la charge capacitive la plus faible et le chargement minimal sur une large gamme de fréquences, ce qui le rend idéal pour le sondage non invasif des circuits numériques et analogiques haute vitesse.

Caractéristiques principales

• Bande passante 13 GHz pour la mesure de signaux haute vitesse
• Profil d'entrée RC haute impédance pour le chargement minimal et la distorsion de signal minimale
• Trois plages d'atténuation : 1:1 (600 mVpp), 4:1 (2,5 Vpp) et 8:1 (5 Vpp)
• Interface AutoProbe 2 avec configuration automatique de la plage en fonction de la taille du signal
• Options flexibles de tête de sonde micro ou de tête de sonde compatible à réceptacle
• Mesure des signaux différentiels, single-ended et en mode commun avec une seule pointe de sonde
• Compatible avec les oscilloscopes des séries Infiniium UXR-, 90000 X-, Q-, V- et Z-
• Mode de calibration AC défini par l'utilisateur et caractérisation des paramètres S

Applications

• Validation et dépannage des circuits numériques haute vitesse
• Essais mixed-signal avec mesures différentielles et single-ended
• Sondage de dispositifs de faible facteur de forme avec chargement minimal du circuit
• Vérification de la conformité aux normes pour les interfaces haute vitesse
