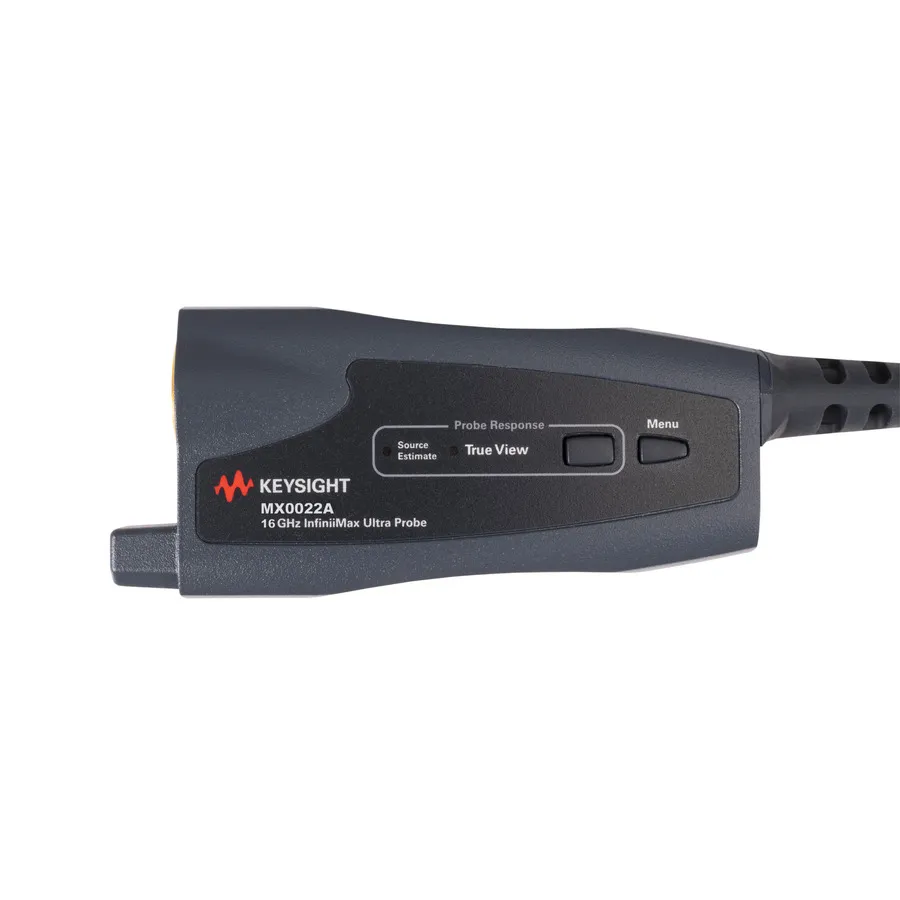

Amplificateur de sonde Keysight MX0022A 16 GHz

Vue d'ensemble

Le Keysight MX0022A est un amplificateur de sonde 16 GHz de la série InfiniiMax Ultra, conçu pour la mesure et la validation de signaux haute vitesse. Il permet la mesure de signaux différentiels, single-ended et en mode commun avec une seule pointe de sonde, offrant le chargement minimal et un impact minimal sur le circuit testé.

Caractéristiques principales

• Bande passante 16 GHz avec interface AutoProbe 2
• Architecture d'impédance d'entrée RC avec chargement minimal sur une large gamme de fréquences
• Trois plages d'atténuation (1:1, 4:1, 8:1) pour une performance de bruit supérieure et des plages de tension importantes
• Plages de dynamique d'entrée : 600 mVpp (1:1), 2,5 Vpp (4:1), 5 Vpp (8:1)
• Tête de sonde micro flexible et large variété d'options de tête de sonde compatible
• Compatible avec les oscilloscopes des séries Infiniium UXR-, 90000 X-, Q-, V- et Z-

Applications

• Validation et essai de signaux haute vitesse
• Mesure de signaux différentiels et single-ended
• Sondage de dispositifs circuits petits et haute densité
• Essais de conformité aux normes et vérification de marge
