Sondes passives

Les sondes d'oscilloscope passives sont les sondes les plus largement utilisées dans les test et mesure d'électronique. Elles se composent d'un réseau de diviseur de tension résistif-capacitif — généralement avec une atténuation 10:1 ou 100:1 — connecté à un câble coaxial qui alimente l'entrée de l'oscilloscope. Parce qu'elles ne contiennent pas de composants actifs, les sondes passives sont robustes, rentables et simples à utiliser, ce qui les rend équipement standard pour les mesures de paillasse à usage général et les applications de service sur le terrain.

Les sondes passives standard conviennent à la mesure des signaux jusqu'à quelques centaines de MHz et sont disponibles dans une large gamme de configurations de capacité d'entrée et de pointe. Les sondes passives haute tension, telles que le Tektronix P6015A, étendent la capacité de mesure à la gamme des kilovolts pour les systèmes d'énergie et les applications d'électronique haute tension. Les sondes passives de Keysight, Tektronix, Fluke et Pico Technology sont disponibles sur une large gamme de bandes passantes pour correspondre aux spécifications d'entrée d'oscilloscope spécifiques et aux exigences de mesure.

Applications typiques

Électronique de paillasse à usage général — mesure des niveaux de signal, des relations de timing et des formes d'onde lors de la conception, vérification et réparation de PCB
Électronique de puissance et systèmes haute tension — sondes passives haute tension pour la mesure sûre des sorties de redresseur, secondaires de transformateurs et rails d'onduleur
Service de terrain et maintenance — sondes passives portables pour le dépannage des panneaux de commande industrielle, des contrôleurs de moteurs et des systèmes d'automatisation des bâtiments
Laboratoires éducatifs — sondes passives standard pour l'enseignement des fondamentaux de l'oscilloscope dans les environnements universitaires et de formation technique
Réparation d'électronique grand public et industrielle — diagnostic des circuits audio, vidéo, d'alimentation et de communications aux niveaux de signal typiques

Marques populaires

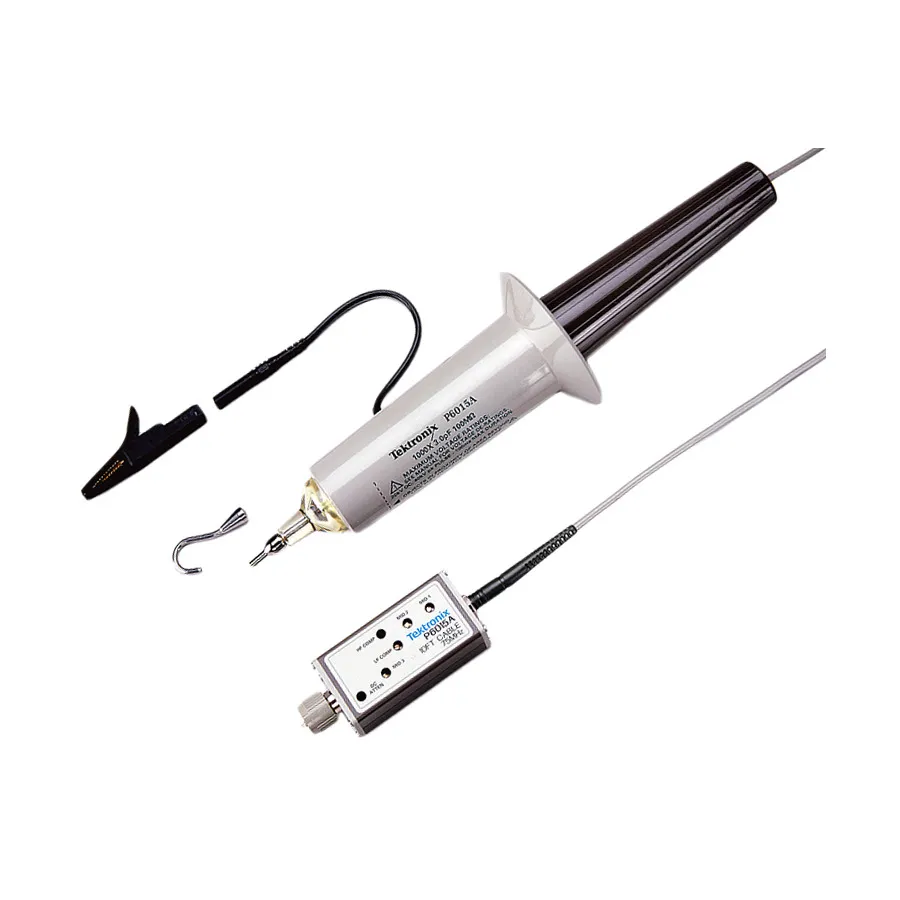

Le Tektronix P6015A est une sonde passive haute tension largement utilisée avec une cote pour les mesures jusqu'à 20 kV crête. Le N7007A de Keysight fournit une bande passante de 400 MHz pour les applications à usage général. La série Pico Connect de Pico Technology couvre les besoins en sondes passives pour les instruments PicoScope sur les exigences de bande passante standard et plus élevées. Fluke offre des sondes de courant pinces passives adaptées aux applications de mesure sur le terrain.
