Analyseurs de protocole

Les analyseurs de protocole sont des instruments de test spécialisés utilisés pour capturer, décoder et analyser le trafic de données sur les bus de communication et les interfaces série. Contrairement aux oscilloscopes à usage général, les analyseurs de protocole comprennent la structure spécifique des protocoles de communication — incluant l'encadrement des paquets, l'adressage, la négociation et les conditions d'erreur — permettant aux ingénieurs de vérifier le comportement correct des appareils, de diagnostiquer les problèmes d'interopérabilité et de déboguer les défaillances de communication au niveau du protocole. Ce sont des outils essentiels lors du développement et de la validation des systèmes embarqués, des périphériques et des appareils de communication dans les secteurs de l'électronique grand public, l'automatisation industrielle, l'automobile et les télécommunications.

Les analyseurs de protocole sont disponibles pour une grande variété de normes d'interface, des protocoles série hérités tels que RS-232, RS-422 et RS-485 aux bus modernes hautes vitesses incluant USB 3.0, PCIe, Bluetooth Low Energy et I2C/SPI. Les analyseurs basés sur le matériel capturent le trafic de manière non intrusive en temps réel avec des tampons de trace profonds, tandis que les décodeurs logiciels intégrés dans les oscilloscopes offrent une option plus accessible pour les protocoles plus simples. Pour les interfaces complexes et hautes vitesses telles que USB SuperSpeed ou PCIe Gen 3/4, les analyseurs de protocole matériel dédiés fournissent la précision de synchronisation, la vérification de la conformité du protocole et la profondeur du tampon nécessaires pour une validation approfondie.

Applications typiques

Développement et tests de conformité USB — capture des séquences d'énumération, des protocoles de transfert et de la négociation d'alimentation USB (PD) pour la certification
Débogage du protocole Bluetooth et Bluetooth Low Energy (BLE) pour le développement de produits IoT, portables et électroniques grand public
Analyse de la communication série RS-232, RS-422 et RS-485 pour l'automatisation industrielle, la commande de processus et l'intégration de systèmes hérités
Débogage du firmware embarqué en surveillant la communication inter-puces sur les bus I2C, SPI, UART et CAN
Tests d'interopérabilité et de conformité pour les appareils de communication dans les applications automobiles (LIN, CAN, FlexRay) et les télécommunications

Marques populaires

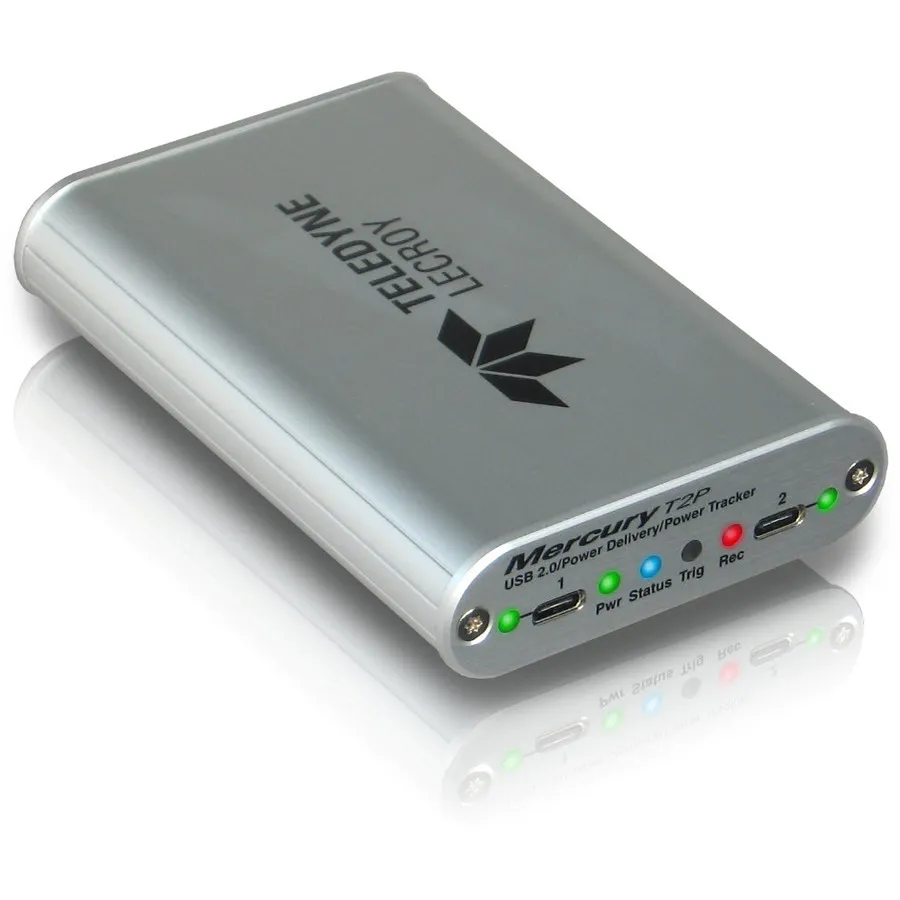

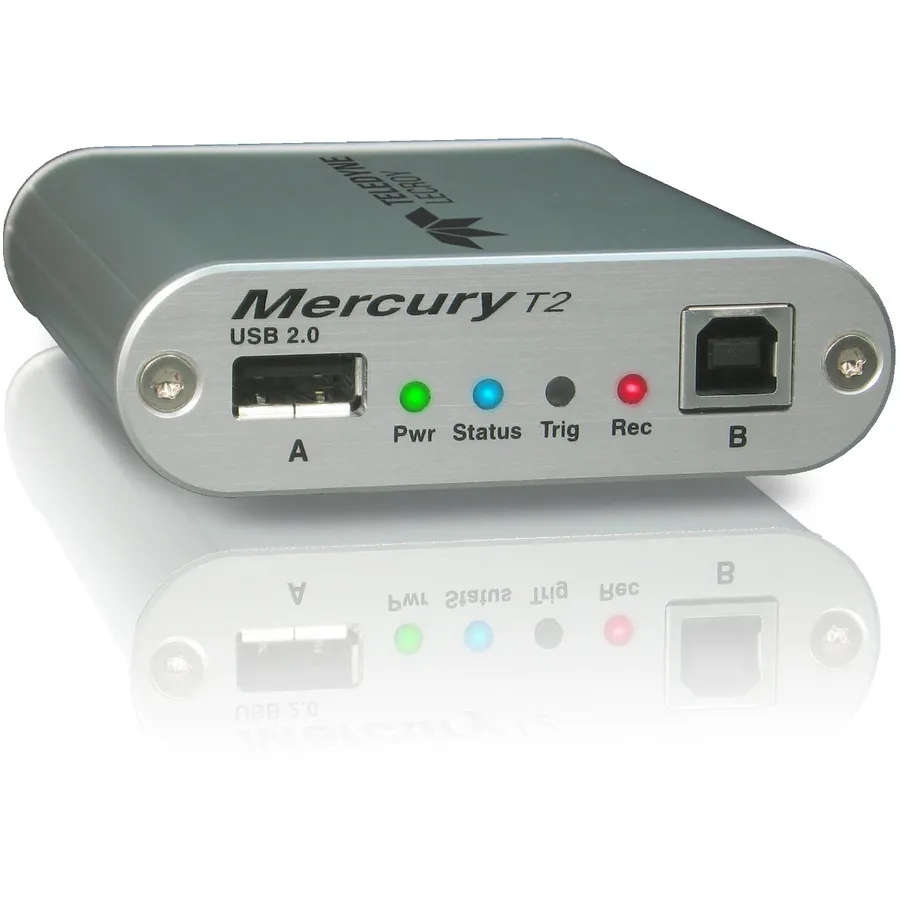

Teledyne LeCroy est le principal fournisseur d'analyseurs de protocole, offrant des solutions complètes pour USB (y compris USB 3.0 et USB Power Delivery), Bluetooth, PCIe et les interfaces série par le biais de leurs lignes de produits Voyager, Advisor T3, Mercury T2 et NetDecoder. Leurs analyseurs sont largement utilisés dans les environnements de développement d'électronique grand public, automobile et télécommunications où une vérification rigoureuse au niveau du protocole est requise.
