Câbles RF

Les câbles RF sont des lignes de transmission coaxiales de précision utilisées pour interconnecter les instruments de test RF et hyperfréquences, les antennes, les dispositifs en test et les composants de conditionnement de signal. Contrairement aux câbles polyvalents, les câbles de test RF sont conçus pour une perte d'insertion faible, une impédance contrôlée (généralement 50 Ω), une stabilité de phase et une durabilité mécanique sur une plage de fréquences spécifiée. Les câbles stables en phase et stabilisés en phase sont particulièrement importants dans les configurations d'analyseur de réseau vectoriel (VNA), les mesures de diagramme d'antenne et les systèmes multi-canaux en phase cohérente, où les petites variations de phase introduites par la flexion du câble peuvent directement corrompre les résultats de mesure.

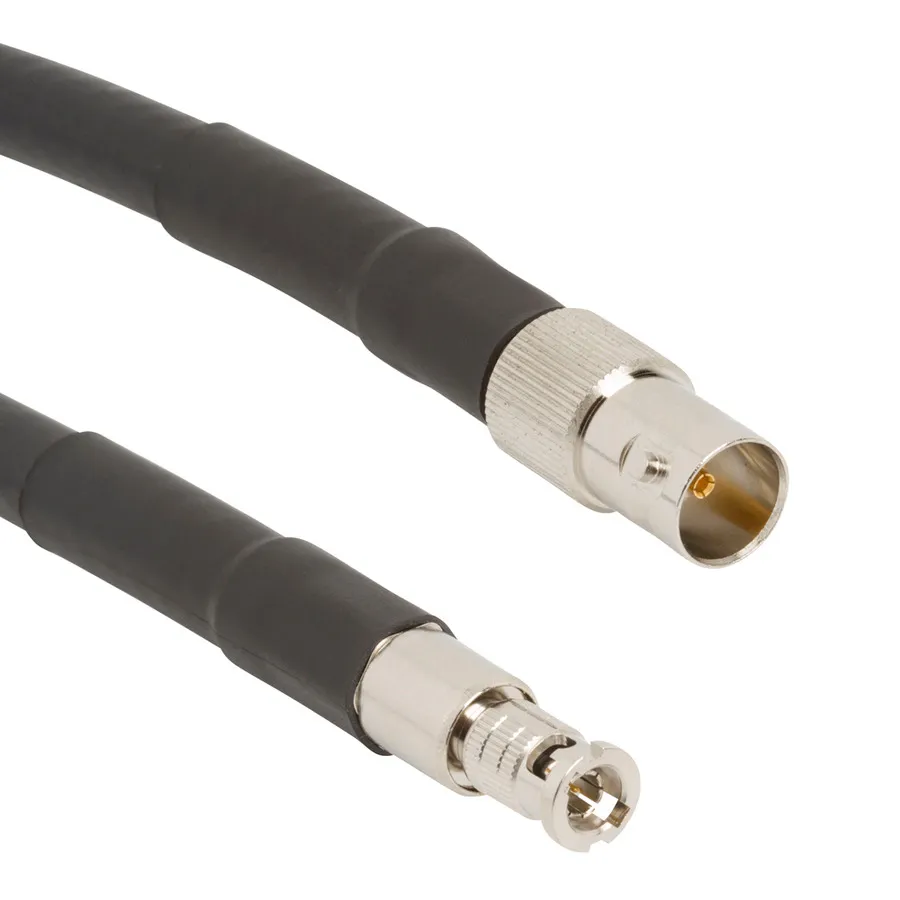

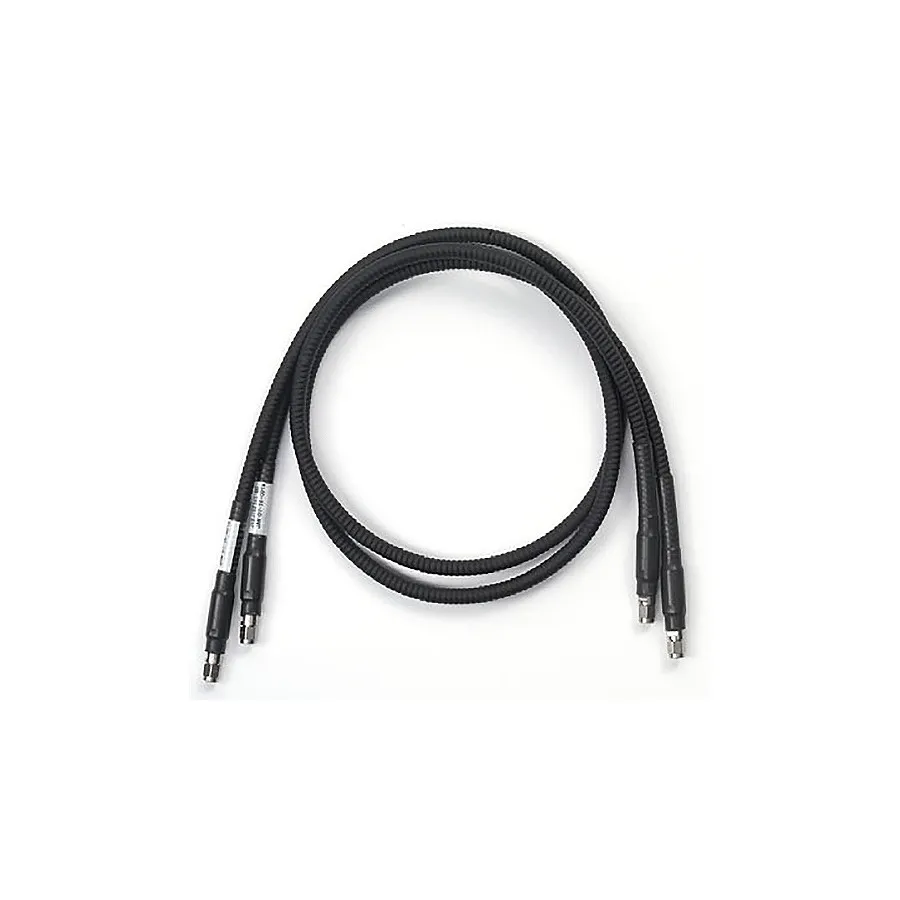

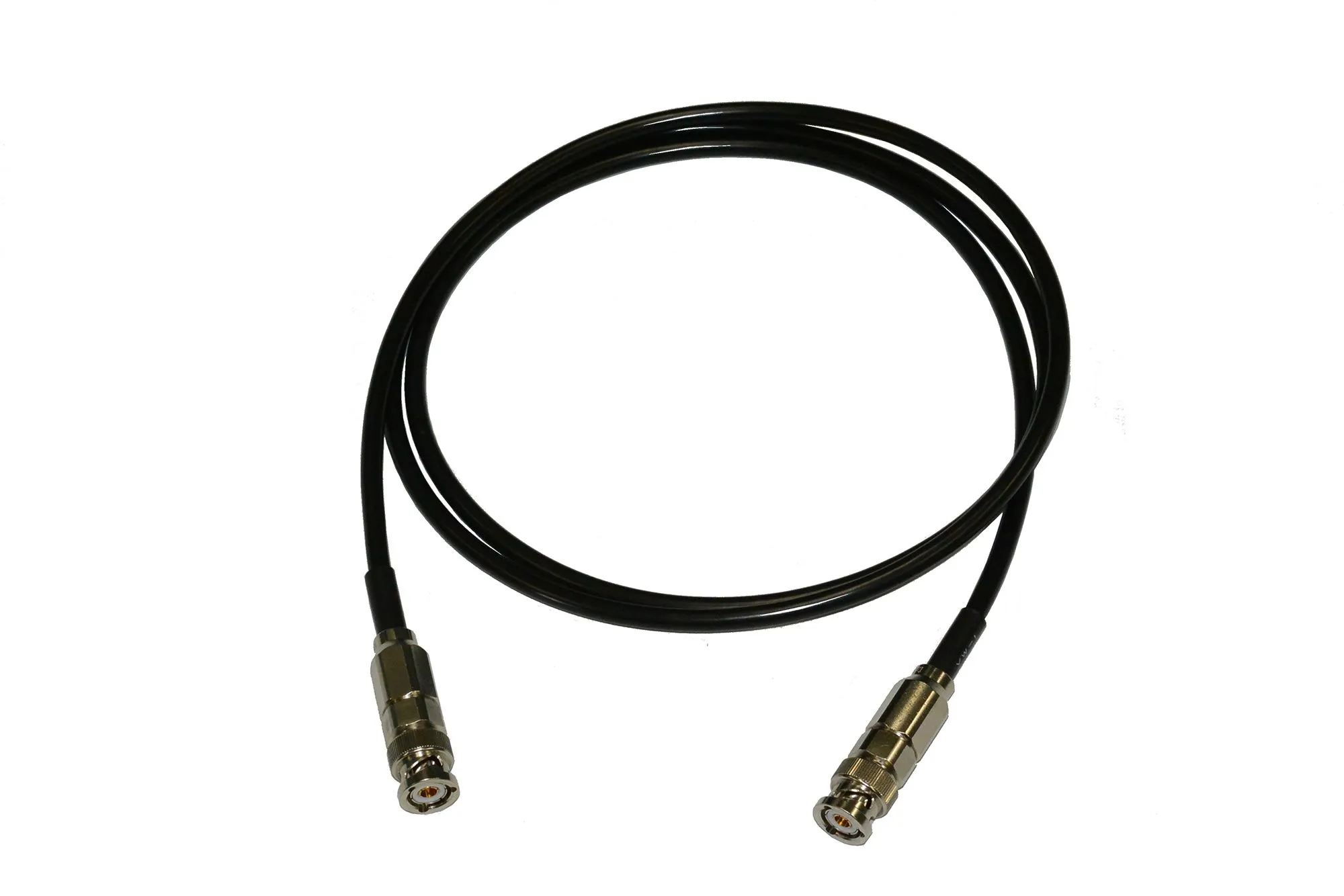

Les câbles RF sont disponibles dans une variété de configurations de connecteurs incluant SMA, Type-N, APC-7, 3,5 mm, 2,4 mm et 1,85 mm, pour s'adapter aux ports d'instruments de CC aux fréquences ondes millimétriques. Les variantes renforcées résistent aux pliages répétés dans les environnements de laboratoire ou de terrain difficiles sans changements significatifs de leurs caractéristiques électriques.

Applications Typiques

Connexion des ports VNA aux dispositifs en test pour la caractérisation des paramètres S et la mesure de filtre
Interconnexions stables en phase dans les chambres de mesure d'antenne et les plages de test en champ lointain
Acheminement de signaux dans les systèmes radar et communications multi-canaux en phase cohérente
Utilisation de terrain portable dans les tests d'acceptation de site de télécommunications et l'alignement d'antenne
Interconnexion des générateurs de signaux RF et des analyseurs de spectre dans les tests d'émission en mode conduit

Marques Populaires

Tektronix fournit une gamme d'ensembles de câbles RF stables en phase et renforcés stabilisés en phase, incluant les configurations Type-N vers SMA adaptées à ses instruments d'oscilloscope et d'analyse de signal. Huber+Suhner, Radiall et Pasternack sont également des fournisseurs reconnus d'ensembles de câbles RF hautes performances pour une utilisation en laboratoire et sur le terrain.
