Connecteurs RF
Connecteurs RF
Les connecteurs RF sont des composants électromécaniques de précision qui fournissent des connexions électriques fiables et répétables dans les systèmes de test RF et hyperfréquences. Ils sont conçus pour maintenir une impédance contrôlée (généralement 50 Ω) et minimiser les réflexions et la perte d'insertion sur une plage de fréquences définie. Le choix du type de connecteur — SMA, Type-N, APC-7, 3,5 mm, 2,92 mm (K), 2,4 mm, 1,85 mm ou interfaces de guide d'onde — est déterminé par la plage de fréquences, le niveau de puissance et les exigences mécaniques de l'application.

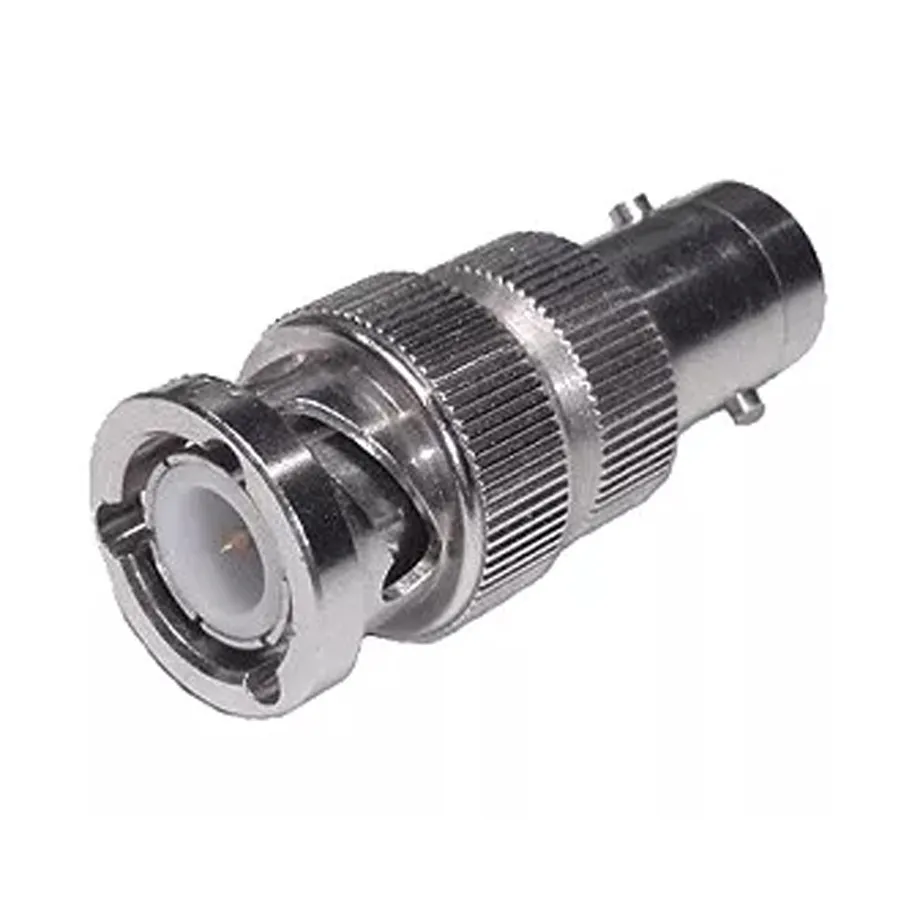

Dans les environnements de test et mesure, les connecteurs de précision des fabricants d'instruments comme Keysight sont utilisés à la fois comme ports d'instrument montés en panneau et comme composants dans les kits d'étalonnage et les adaptateurs de fixture. Les connecteurs montés en panneau haute tension (HV) sont utilisés dans les applications de test d'électronique de puissance et de semi-conducteurs où des potentiels élevés sont présents. Les interfaces basées sur guide d'onde et les connecteurs de multiplicateur de fréquence étendent la capacité de mesure dans les bandes de fréquences ondes millimétriques utilisées dans les tests 5G, radar et communications par satellite.
Applications Typiques
- Connecteurs panneau avant pour les analyseurs de spectre, VNA et générateurs de signaux
- Connecteurs montés en panneau dans les fixtures de test pour la caractérisation de semi-conducteurs et d'électronique de puissance
- Interfaces de guide d'onde et de multiplicateur pour les modules d'extension de fréquence ondes millimétriques
- Connecteurs de kit d'étalonnage pour la définition du plan de référence VNA et la correction d'erreur de système
- Connexions haute tension dans le test paramétrique de semi-conducteur et la caractérisation de dispositif de puissance
Marques Populaires
Keysight Technologies fabrique des connecteurs coaxiaux et de guide d'onde de précision intégrés dans ses instruments de test et accessoires, incluant des interfaces HV et des modules multiplicateurs ondes millimétriques. Les fabricants spécialisés de connecteurs tels que Huber+Suhner, Rosenberger et Amphenol RF fournissent un large catalogue de connecteurs RF pour les applications de test et mesure.
