Analyseurs de réseau vectoriels

Les analyseurs de réseau vectoriels (VNA) sont des instruments RF et micro-ondes de précision qui mesurent les paramètres de diffusion (paramètres S) des réseaux électriques — capturant à la fois l'amplitude et la phase des signaux transmis et réfléchis en fonction de la fréquence. Cette capacité permet aux ingénieurs de caractériser complètement les composants RF passifs et actifs incluant les filtres, amplificateurs, câbles, connecteurs, antennes et réseaux d'adaptation d'impédance. Contrairement aux analyseurs de réseau scalaires, qui mesurent uniquement l'amplitude, les VNA permettent la correction d'erreur vectorielle, l'analyse dans le domaine temporel via la transformée de Fourier inverse et les mesures d'impédance complexe, ce qui en fait l'instrument standard pour la caractérisation RF et micro-ondes dans les laboratoires de test modernes.

Les VNA fonctionnent à partir de fréquences kHz à GHz, les instruments haut de gamme atteignant des fréquences ondes millimétriques au-dessus de 100 GHz pour les applications 5G, radar automobile et satellite. Les spécifications clés incluent la plage de fréquence, la plage dynamique, le bruit de trace et le nombre de ports. La plupart des VNA de paillasse fournissent deux ports de test supportant quatre paramètres S (S11, S21, S12, S22), tandis que les VNA multi-ports supportent une caractérisation de dispositif plus complexe. Les VNA modulaires et portatifs étendent la couverture aux applications de terrain et aux systèmes de test automatisés.

Applications typiques

Caractérisation des paramètres S des filtres RF, coupleurs, amplificateurs et composants passifs
Adaptation d'impédance d'antenne et mesures d'affaiblissement de retour (ROS)
Caractérisation des câbles et connecteurs incluant TDR et transmission dans le domaine temporel (TDT)
Mesures de dispositifs différentiels et équilibrés utilisant les paramètres S en mode mixte
Sondage sur plaquette pour la caractérisation des dispositifs semi-conducteurs et MMIC
Essais de composants 5G mmWave et caractérisation de modules radar automobile au-dessus de 77 GHz

Marques populaires

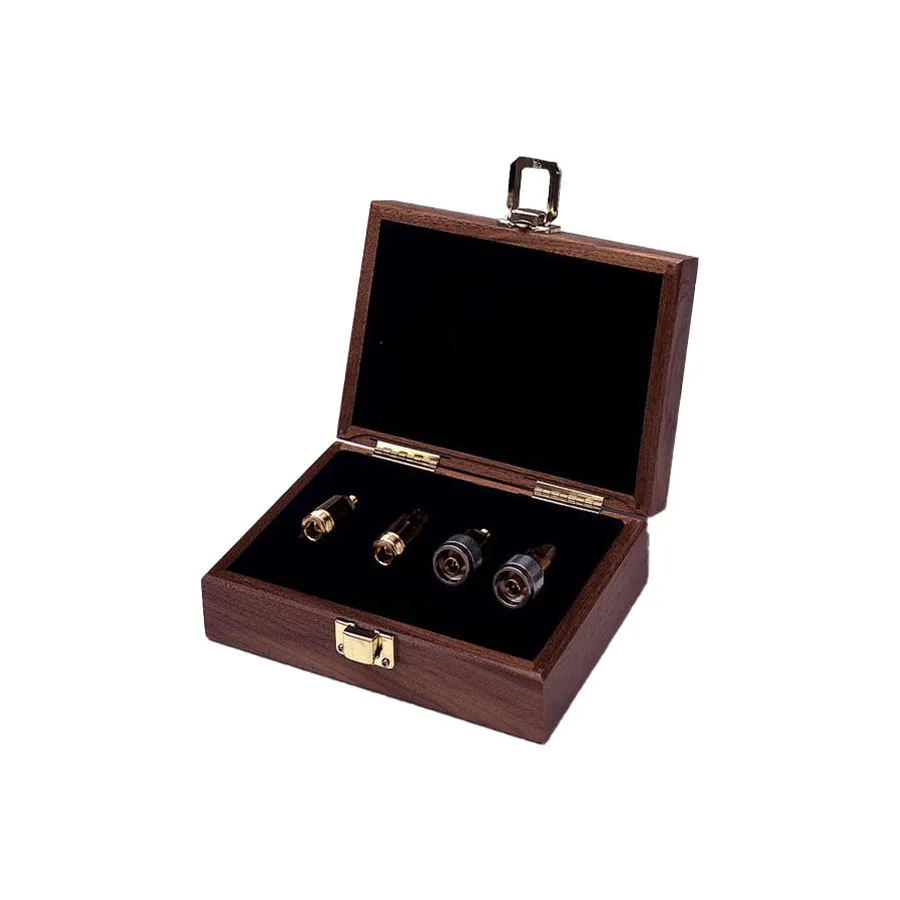

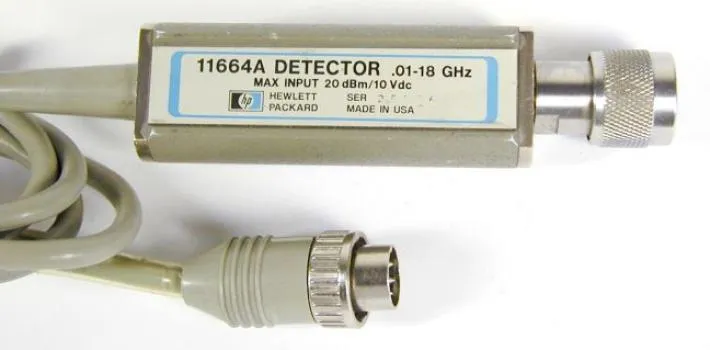

Keysight Technologies (anciennement Agilent/HP) et Rohde & Schwarz sont les leaders du marché des VNA, offrant de larges portefeuilles allant des instruments deux ports d'entrée de gamme aux systèmes multi-ports 110+ GHz. Anritsu fournit des solutions compétitives incluant les séries ShockLine et VectorStar largement utilisées. Pico Technology offre des VNA USB accessibles pour l'utilisation en laboratoire et à l'éducation. Copper Mountain Technologies se spécialise dans les plates-formes VNA compactes et contrôlées par PC adaptées aux environnements de test automatisés.
