Unités source-mesure

Les unités source-mesure (SMU) sont des instruments de précision qui combinent une source de tension ou de courant programmable avec une fonction de mesure intégrée dans un seul appareil. Une SMU peut simultanément sourcer une tension tout en mesurant le courant résultant, ou sourcer un courant tout en mesurant la tension résultante, permettant une caractérisation précise de la relation tension-courant (I-V) des composants électroniques, semiconducteurs et matériaux. Cette capacité double source-et-mesure élimine le besoin d'alimentations électriques séparées et d'instruments de mesure, minimisant la complexité de configuration et améliorant la précision des mesures.

Les SMU sont des outils essentiels en caractérisation de dispositifs semiconducteurs, en test paramétrique de composants, en recherche sur les matériaux et en test de batteries. Elles couvrent une large gamme dynamique — des mesures de courant de fuite au niveau du femtoampère aux sourçages pulsés multi-ampères — ce qui les rend polyvalentes pour la R&D et les tests de production dans les industries de l'électronique, de la photonique, du stockage d'énergie et des dispositifs médicaux.

Applications typiques

Caractérisation I-V de dispositifs semiconducteurs (transistors, diodes, MOSFET, IGBT)
Test I-V et d'impédance des cellules de batterie et des cellules électrochimiques
Caractérisation de l'efficacité des cellules solaires et des dispositifs photovoltaïques
Caractérisation et criblage de production des LED et des diodes laser
Test paramétrique de précision des résistances, condensateurs et composants passifs
Caractérisation de dispositifs au niveau de la tranche dans la R&D et la production de semiconducteurs

Marques populaires

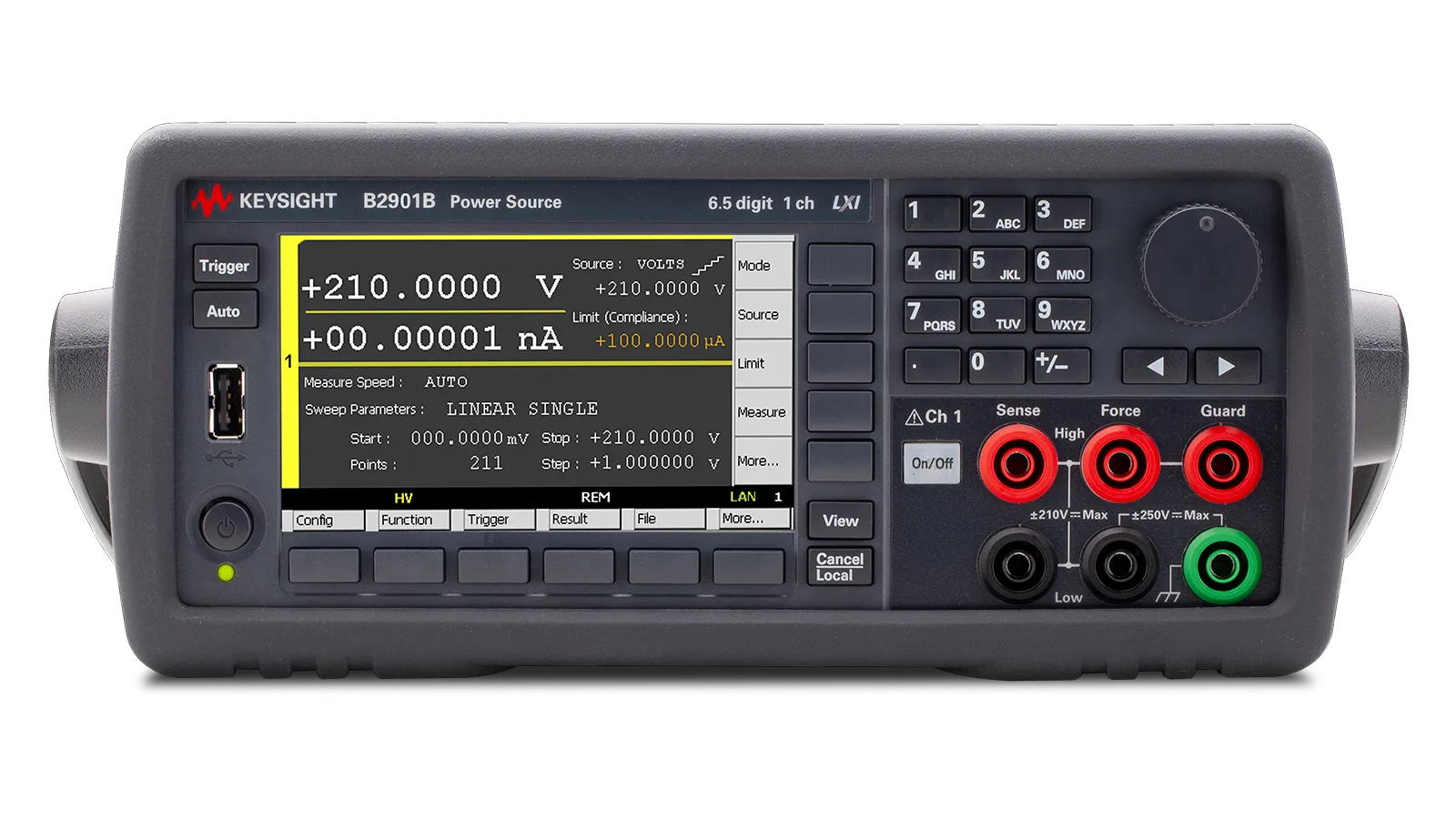

Keithley (une filiale de Tektronix) est le fabricant dominant de SMU, la série 2400 SourceMeter étant un standard de l'industrie pour les tests paramétriques. La série B2900 de Keysight et la GS200 de Yokogawa sont également largement utilisées dans les laboratoires de R&D et les environnements de test de production.
